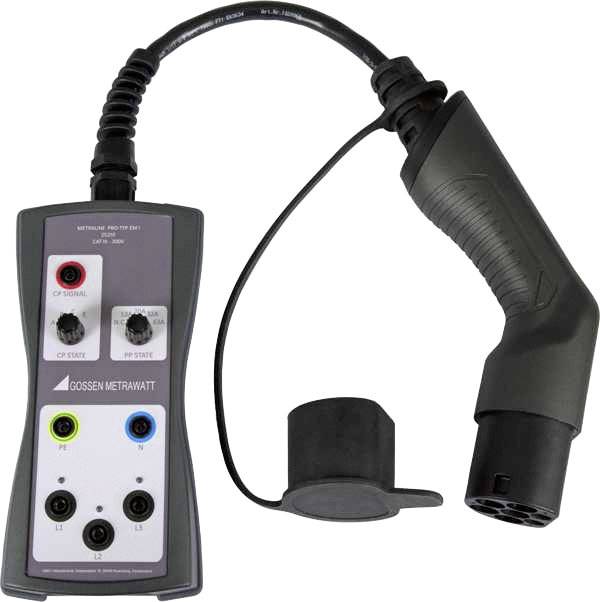

1- és 3-fázisú teszt adapter, Gossen Metrawatt Z525G METRALINE PRO-TYP EM II

1- és 3-fázisú teszt adapter a védőintézkedések hatékonyságának ellenőrzésére az e-töltési pontokon a Profitest Master segítségével

A töltőkészülékek aktuális besorolása az IEC 61851-1 szerint

Jármű szimuláció (CP)

Az A, B, C és E járműállapotot forgókapcsolóval lehet beállítani

Kábel szimuláció (PP)

Különféle kódolások a 13 A és 20 A-es kábelek töltésére

32 A és 63 A, valamint „nincs kábel csatlakoztatva” forgókapcsolókkal szimulálható

Hiba szimuláció

Rövidzár szimulálása a CP és a PE között forgókapcsolón keresztül

A fázisfeszültség kijelzése LED-en keresztül

Az e-töltőállomástól függően egy vagy három fázis lehet aktív

E-töltőállomások tesztelése állandóan csatlakoztatott töltőkábel segítségével a kibővített CP tesztcsapnak köszönhetően

CP foglalat a PWM jel értékeléséhez

METRALINE PRO-TÍPUS EM II:

A Profitest Master mérővezetékeinek csatlakoztatása 4 mm-es biztonsági aljzaton (L1, L2, L3, N, PE) vagy egy további Schuko aljzaton keresztül történik.

Jellemzők

• Funkciók: Járműszimuláció (CP) Az IEC 61851 szerint az A, B, C és E állapot szimulálható. A jármű különböző állapotai a forgókapcsolóval állíthatók be.
• A állapot: nincs jármű csatlakoztatva
• B állapot: jármű csatlakoztatva, de töltésre nem kész
• C állapot: jármű csatlakoztatva és töltésre kész, a töltési hely szellőztetése nem szükséges
• E állapot: hiba rövidzárlat - CP - PE belső diódakábel-szimuláción keresztül (PP). A töltési kábelek 13 A, 20 A, 32 A és 63 A modellekkel szimulálhatók. Lehetséges a "nincs kábel" állapot szimulálása.
• A különféle töltőkábeleket úgy kell szimulálni, hogy a PP és PE közötti ellenállást a forgókapcsolóval váltják. Az IEC 61851 szerint a következő értékek lehetséges: Nincs kábel 0 Ω 13 Kábel 1,5 kΩ 20 A kábel 680 Ω 32 A kábel 220 Ω 63 A kábel 100 Ω

Műszaki adatok

• Alkalmas: Gossen Metrawatt
• Méret, hossz: 210 mm
• Méret, magasság: 53 mm
• Méret, szélesség: 105 mm
• Mérési kategória: CAT III 300 V
• Súly: 795 g

Szállítás tartalma

• 1x teszt adapter
• PRO-TYP EM II,1x használati útmutató
