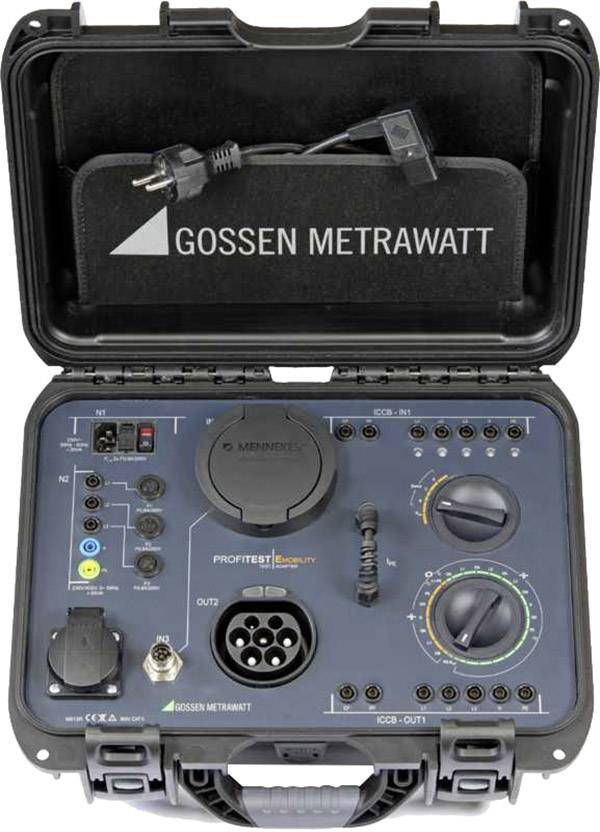

Gossen Metrawatt M513R PROFITEST EMOBILITY Mérőadapter Töltő kábel teszt adapter PROFITEST EMOBILITY 1 db

Töltő kábel teszt adapter PROFITEST EMOBILITY

Az 1 és 3 fázisú E-töltő kábelek 2. és 3. módjának tesztelése

Működési és kioldási teszt a következő hibák szimulálásával: megszakítás, huzalcsere és PE fázisban

A védővezető áramának mérése rögzítőáramú transzformátorral, mint kiegészítő

A védővezető és a szigetelési ellenállás mérése a DIN VDE 0701-0702 szerint a PROFITEST MXTRA / MTECH + segítségével

Kioldási teszt névleges maradék árammal és a kioldódási idő mérése a PROFITEST MXTRA / MTECH + segítségével

Az egyes tesztlépések értékelése és naplózása a PROFITEST MXTRA / MTECH + segítségével

Adapter az 1- és 3-fázisú 2. és 3. töltési kábel szabványos teszteléséhez a hibák szimulációjával, a DIN VDE 0701-0702 és a gyártó adatai szerint.

A PROFITEST E-Mobility egy adapter a 2. és 3. üzemmód 1- és 3-fázisú töltőkábelek szabványos teszteléséhez, a hibák szimulációjával a DIN VDE 0701-0702 és a gyártó adatai szerint.

A PROFITEST E-Mobility megkönnyíti a befektetési döntést, mivel tökéletesen az igényekhez igazított kiegészítőkkel, a DIN VDE 0701-0702 szerinti 1. és 3. fázisú töltőkábel és a 3. és 3. üzemmódú kábel, valamint a gyártó adatai a szabványoknak megfelelően gyorsan és biztonságosan tesztelhetők.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Az e-töltő kábelek vizsgálata a DIN VDE 0701-0702 szerint, valamint a gyártó adatai egy irányított vizsgálati eljárás útján, az ajánlott tesztkészülékkel. 2. és 3. típusú töltőkábelek tesztelése. Csatlakozókábelek tesztelése országspecifikus töltődugókkal (1. csatlakozótípus stb.)
• Funkció és indító teszt szimulációval A következő hibák: Megszakítás, vezetékcsere és PE fázisban A védővezető áramának mérése rögzítőáramú transzformátorral, mint kiegészítő. A védővezető és a szigetelési ellenállás mérése a DIN VDE 0701-0702 szerint egy ajánlott tesztkészülékkel. Kioldási teszt névleges maradékárammal és a kioldási idő mérése az ajánlott tesztkészülékkel Az egyes tesztlépések értékelése és naplózása a jármű állapotának az EN 61851-1 / VDE 0122-1 szerinti ajánlott tesztkészülék-szimulációjával.A jármű csatlakozójának és csatlakozójának ellenállás kódolásának ellenőrzése az EN 61851-1 / VDE 0122-1 szerintAnwendungen:Az elektromos és hibrid járművek e-töltő kábelein a védőintézkedések hatékonyságának teszteléseTechnische
• Merkmale: A következő hibákat szimulálhatjuk a töltő kábel hálózati tápkábelének teszt adapterével (még kiegészítő tesztkészülék nélkül is): Cserélt mag Az egyes vezetők meghibásodása (alulfeszültség érzékelés) A védővezető külső feszültsége a fázisnak a védővezetőhöz történő csatlakoztatásával (kapcsolási helyzet PE-UEXT) A
• Minden töltő kábel tisztán optikai: ICCB aktív vagy inaktív (jelzőlámpa az ICCB-n) A hiba jelzése a teszt adapter LED-jeinFolgende zusätzliche
• Prüfungen sind bei
• Anschluss eines empfohlenen
• Prüfgeräts an den
• Prüfadapter möglich: Egyéni mérések Mérje meg a töltő kábel védővezeték ellenállását a tesztkészülék RPE funkciójával. Mérje meg a töltő kábel szigetelési ellenállását a tesztkészülék RISO funkciójával az ellenállás kódolása A kényelmes méréshez és naplózáshoz szükséges teszt sorozatok
• Két teszt sorozat van előre beállítva a kapcsolódó tesztberendezésekben: Töltő kábel üzemmód 2 Töltő kábel üzemmód 3 A teszt eszköz félig automatikusan végigvezeti az összes tesztlépést.A tesztelési lépéseket a felhasználó értékeli és értékeli (OK / nem OK) a későbbi naplózáshoz

Műszaki adatok

• Alkalmas: Gossen Metrawatt
• Méret, hossz: 173 mm
• Méret, magasság: 307 mm
• Méret, szélesség: 401 mm
• Mérési kategória: CAT II 300 V
• Súly: 6.4 kg

Szállítás tartalma

• 1 teszt adapter egy tokban1 tápkábel1 db használati útmutató
