Fluke 1777, Power Quality Analyzer hálózat analizáló készülék adatgyűjtő funkcióval, lakatfogóval

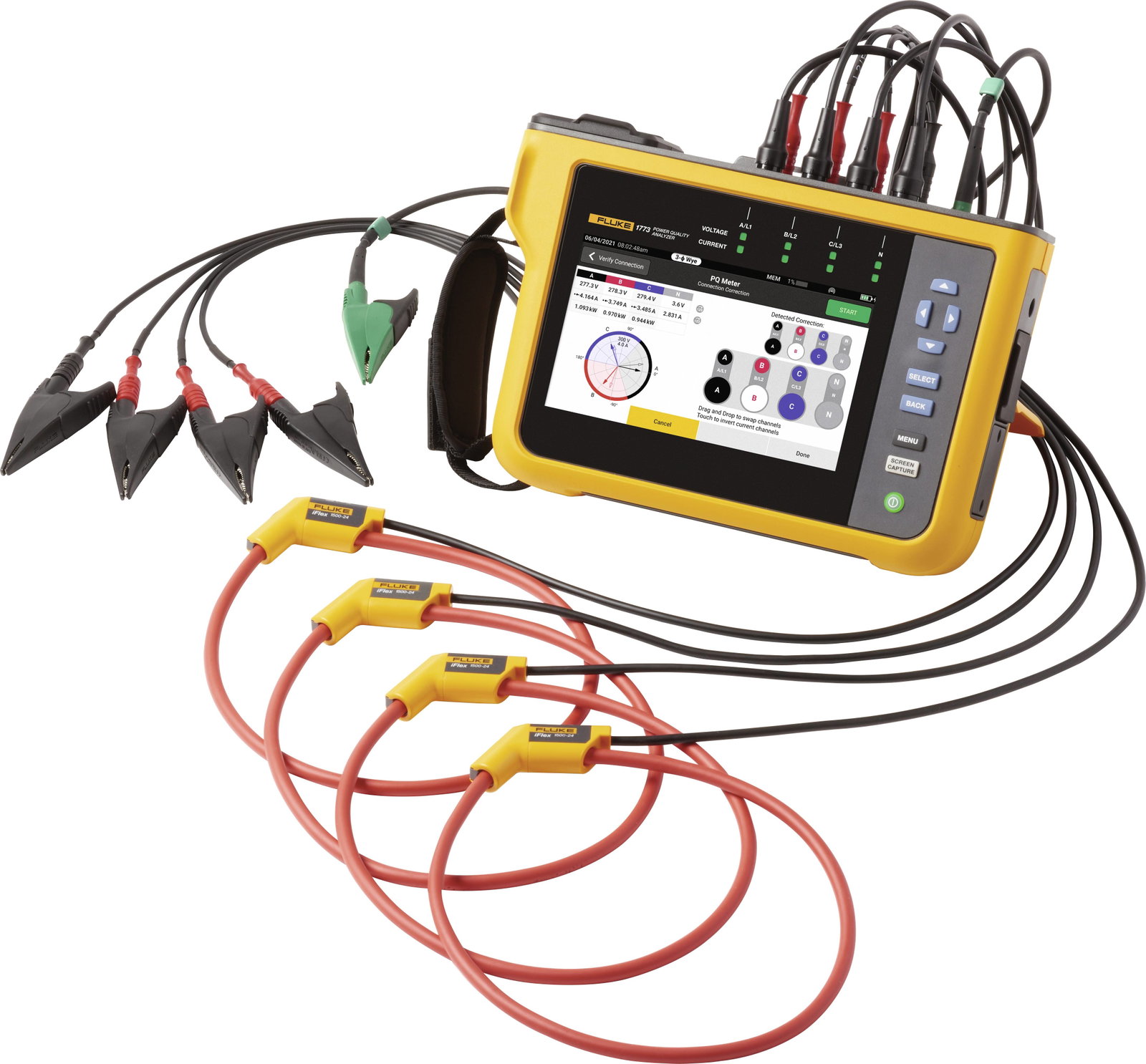

Fluke 1777 teljesítményminőség -elemző

A Fluke 1770 sorozatú 3 fázisú tápegység-elemzők sokkal könnyebbé teszik a naplózást, a hibaelhárítást és az energiaminőség-elemzést. Az energiaminőség vizsgálatának gyorsabb és kényelmesebb módja érdekében az 1770 -es sorozat automatikus méréseket, egyszerű használatot és beállítást, megbízható specifikációkat és egyszerűbb jelentést kínál. A készüléket közvetlenül a mérőáramkörön keresztül is lehet árammal ellátni - így már nem kell aljzatot keresnie vagy hosszabbító kábelt használni. Az 1770 -es sorozatnak köszönhetően soha többé nem fog lemaradni egy kritikus energiaminőségi eseményről - a gyors tranziensektől a 8 k V -ig, a felharmonikusoktól a 30 k Hz -ig, a zuhanásoktól és a csúcsoktól a feszültség-, áram- és teljesítménymérésekig, amelyek segítségével meghatározhatja a az elektromos rendszerét. Akár gyors rendszerellenőrzést, akár részletes hálózati minőségvizsgálatot végez, az egységes adatok mindig elengedhetetlenek. A Fluke 1770 sorozat egyedülálló automatikus mérési rendszert kínál, amely minden alkalommal megadja a megfelelő adatokat. Ugyanakkor rugalmasságot kínál bizonyos paraméterek igény szerinti kiválasztásához és beállításához. Alapértelmezés szerint a hálózat minősége több mint 500 paramétert rögzít. Az irányított konfiguráció megkönnyíti a megfelelő paraméterek kiválasztását a rendszerben, amelyen dolgozik. A Fluke Energy Analyze Plus szoftverrel a naplózott adatok azonnal megtekinthetők, letölthetők és megoszthatók, így soha nem kell megvárnia a munkamenet végét, mielőtt felülvizsgálja az eredményeket vagy elemzi az adatokat.

Előnyök

• · A hálózati minőség fontos paramétereinek mérése és automatikus rögzítése (felharmonikusok, feszültségcsökkenések, feszültségnövekedés, aszimmetria, bekapcsolási áram stb.)
• · Világos, nagy érintőképernyős kijelző fizikai navigációs gombokkal és optimalizált felhasználói felülettel.
• · Irányított beállítási funkciók a gyors és egyszerű beállításhoz, beleértve azt a képességet, hogy a mérési kapcsolatokat automatikusan, fizikailag is korrigálja digitálisan
• Cserélni kell a szonda csatlakozásait.
• · Lehetőség egyéni nézetek beállítására, hogy gyorsan eljusson az Ön számára legfontosabb tesztekhez és adatokhoz
• · Rugalmas adatátvitel (pl. PC -ről USB -re, WLAN, mobil kapcsolat, USB közvetlen) anélkül, hogy megszakítaná a hálózati minőség vagy az energiafogyasztás elemzését.
• · Átdolgozott szoftvercsomag (Energy Analyze Plus) modern, intuitív adatelemzéshez és jelentésekhez.
• Ez a szöveg gépi fordítással készült.

Műszaki adatok

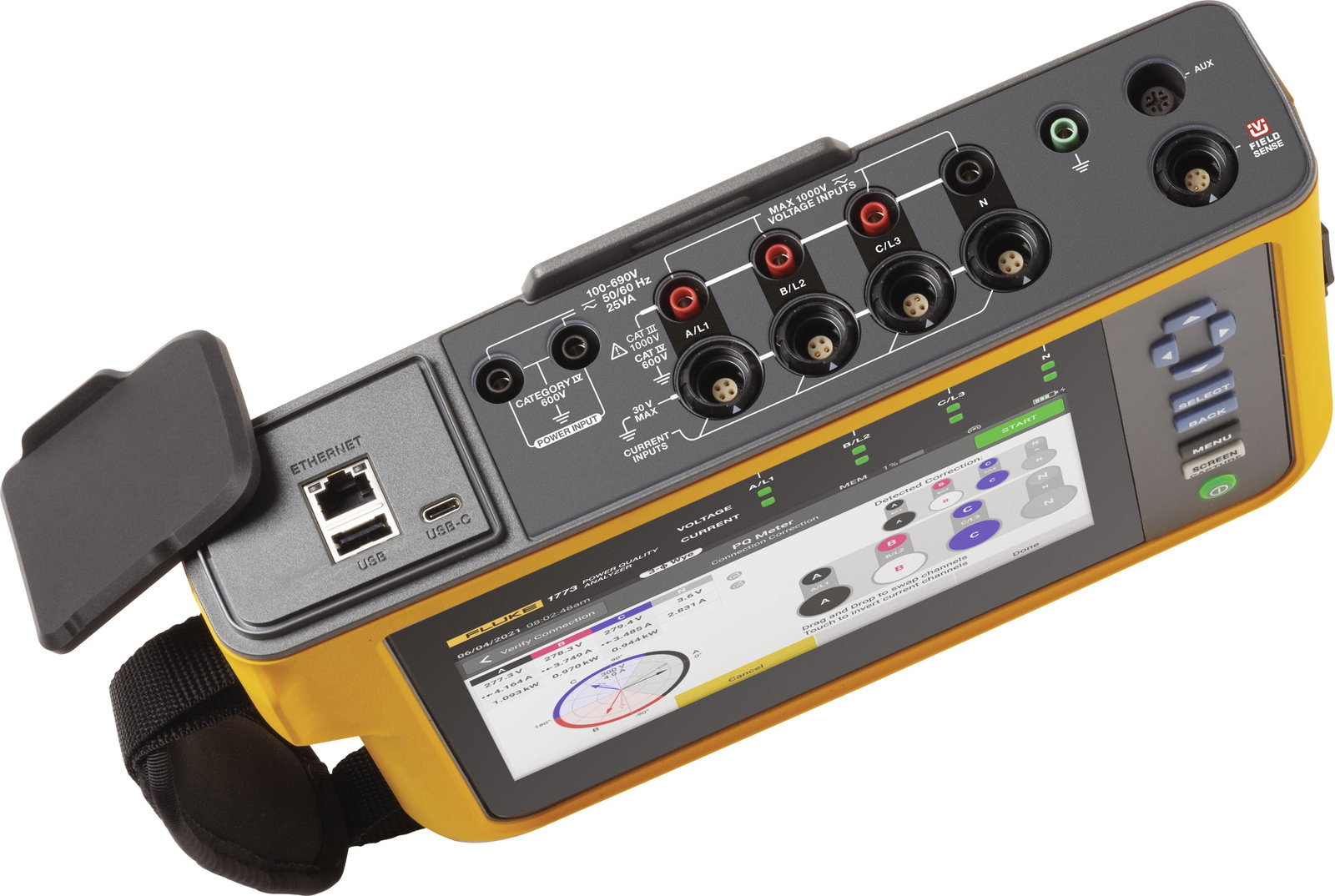

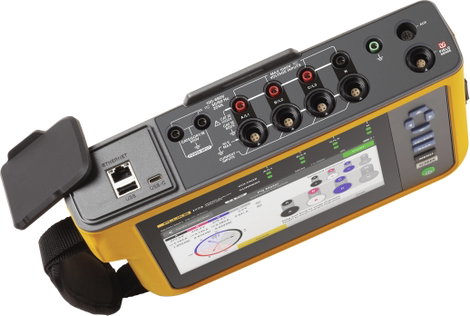

• Csatlakozók (építőelemek): USB, WLAN
• Fázisfelismerés: Igen
• Hálózat analizáló jellemzők: adatgyűjtő funkcióval, lakatfogóval
• Kalibráció: Gyári standard (tanúsítvány nélkül)
• Kijelző: Digitális
• Mérési kategória: CAT III 1000 V, CAT IV 600 V
• További műszaki adatok: Maximális bemeneti feszültség: 1000 Veff / 1000 V DC (1700 Vpeak) Névleges feszültségtartomány: csillagcsatlakozás és egyfázisú: változó (50 V - 1000 V) Háromszög: változó (100 V - 1000 V) Megfelel az IEC 61000-4-30 A osztálynak névleges feszültségre (Vdin) 100 V-690 V. Bemeneti impedancia: 10 MΩ a PP és PN között, 5 MΩ a P-PE és az N-PE között Sávszélesség: DC - 30 kHz az energiaminőség méréséhez, a tranziensek kivételével Felbontás: 24 bites szinkron szkennelés Mintavételi frekvencia: 80 kS / s 50/60 Hz -en Méretezés: 1: 1, változó feszültségváltók használatáhozFeszültség tranziensek Mérési tartomány: ± 8 kV Mintavételi arány: 1775: 1 MS / s 1777: 1 MS / s, 20 MS / s Sávszélesség: DC - 1 MHz Kioldó: Állítható trigger szint. Kioldás RF komponenseken1,5 kHz Felbontás: 14 bites szinkron szkennelésÁrambemenetek Bemenetek száma 4 bemenet: (3 fázis és semleges), automatikus tartományválasztás a csatlakoztatott áramérzékelőhöz Tartományok: AC 1 A-1500 A i17XX-FLEX1500 12 esetén 1 A-1500 A i17XX-FLEX1500 24 esetén 3 A-3000 A i17XX-FLEX3000 esetén 24 6 A-6000 A i17XX-FLEX6000 esetén 36 40 mA és 40 A között, i40s-EL áramszorítóval 4 A-tól 400 A-ig, az i400s-EL áramszorítóval DC 20 A-2000 A, 80i-2010-EL áramszorítóval Sávszélesség: DC - 30 kHz Felbontás: 24 bites szinkron szkennelés Mintavételi frekvencia: 80 kS / s 50/60 Hz -en Méretezés: 1: 1, változó Bemeneti feszültség: árambilincs: 50 mV / 500 mVeff Felső tényező (CF) 2.8 Rogowski tekercs: 15 mV / 150 mVeff 50 Hz -en, 18 mV / 180 mVeff 60 Hz -en CF 4 a névleges tartomány szonda összes értéke Bemeneti impedancia: 11 kΩ
• Tápellátás: 230 V/AC
• Védővezeték felismerés: Igen

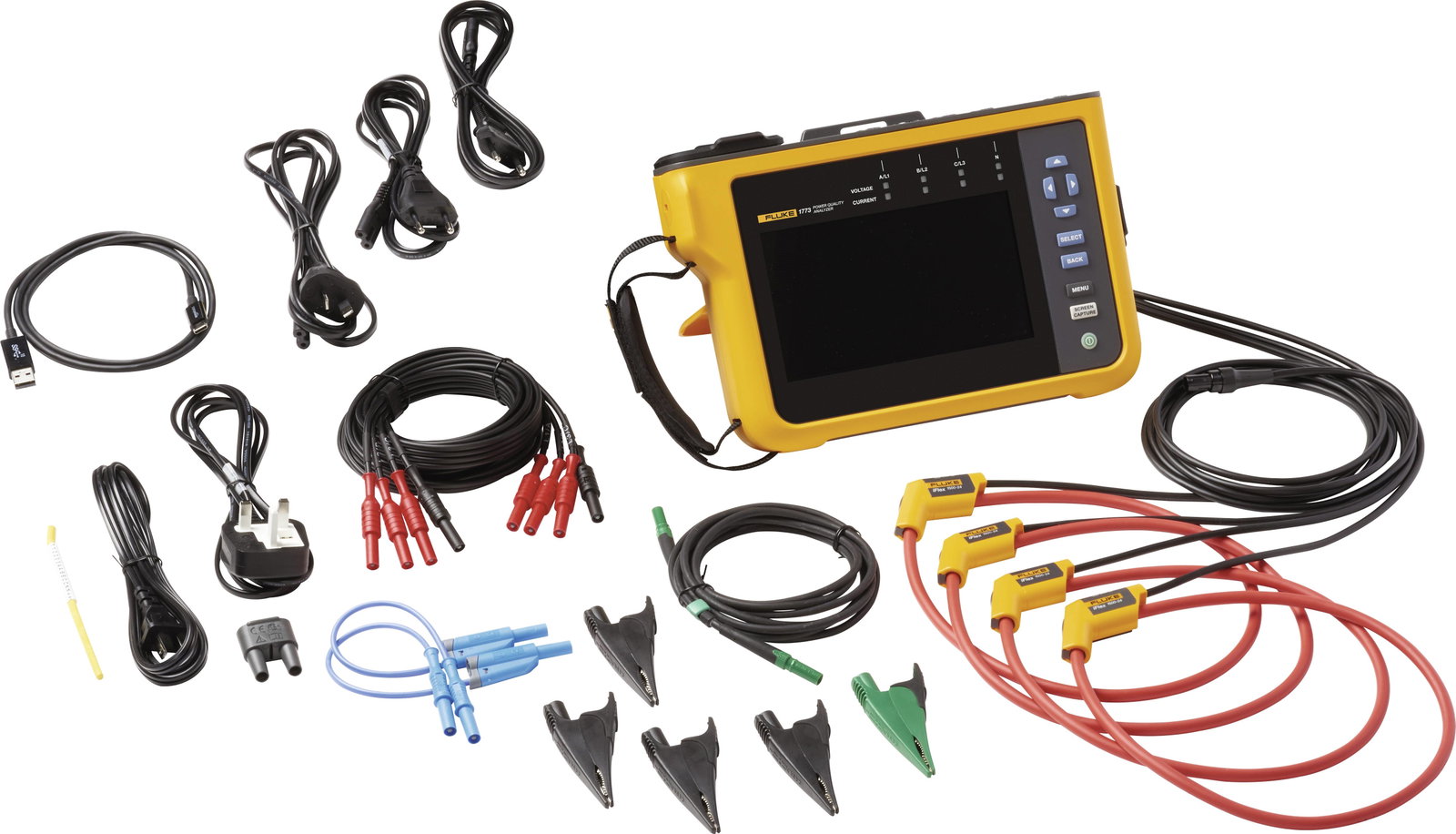

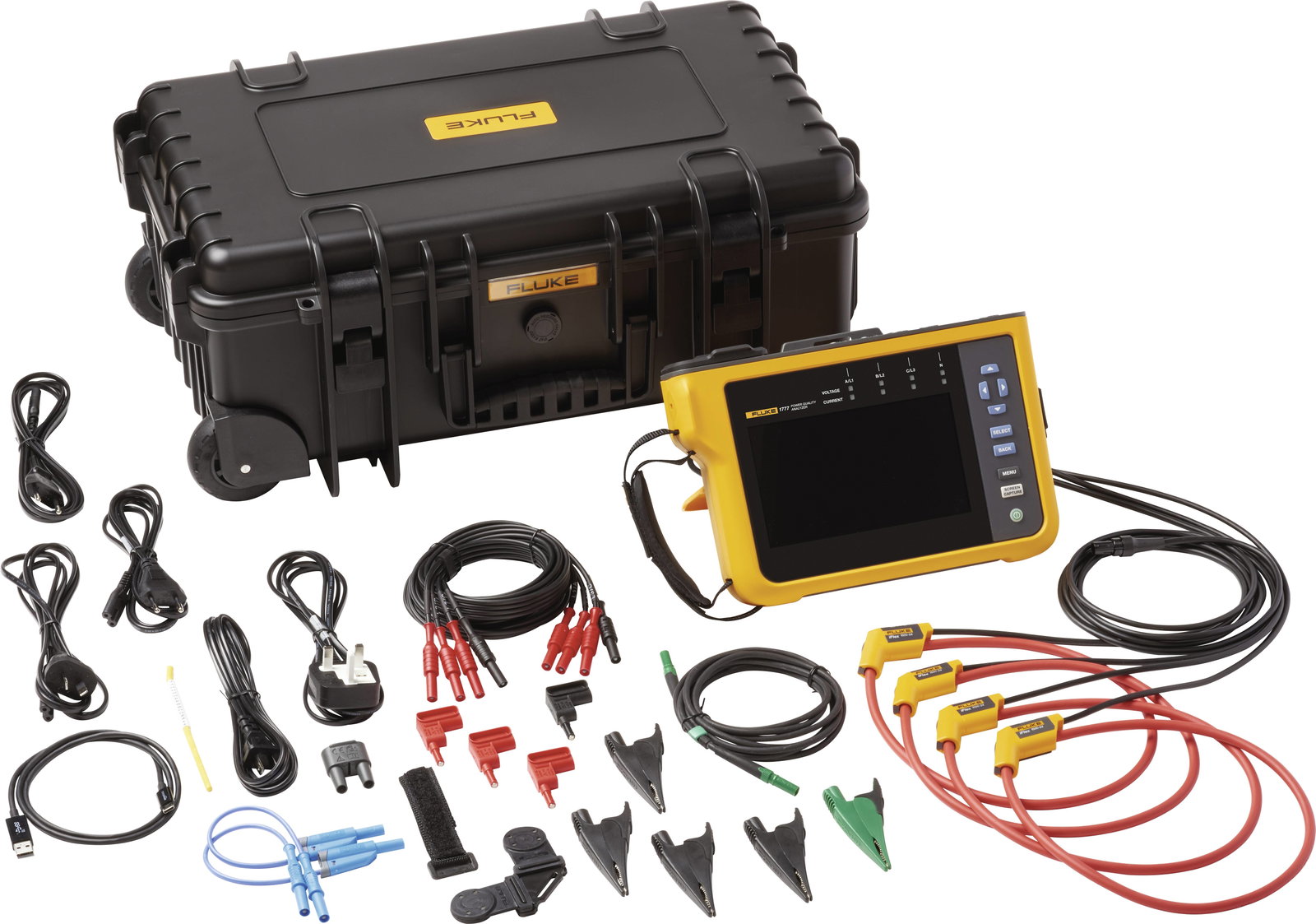

Szállítás tartalma

• 1 db Fluke 1777 teljesítményminőség -elemző, 1 x II7XX-Flex1500 24, Fluke-17XX IFlex 1500 A 24 "/ 2,0 M., 1 x Fluke-17XX Iflex
• lapos kábel
• feszültségmérő vezeték 3 fázis + N, 4 x AC285
• fekete aligátor klip, 1 x AC285
• zöld Alligator Clip, 4 x 1 m USB-C kábel
• fekete, 1 db hálózati kábel, 1 x FLK-17XX 0,18 m-es mérőzsinór
• nem verem / verem, 1 x zöld tesztvezeték, 1 x vonaljelölő készlet, 1 db Fluke-174X-MA-C8 adapter fali konnektorhoz, 1 x a kalibrálási módszerek leírása, 1 x MPI-3R / 1B
• mágneses szondák 4 mm-es banán dugókhoz, 3 x piros, 1 x fekete, 1 x Fluke 17X függesztő készlet, 1 db Fluke-17X-4204 WLAND / BLE modul, 1 db Fluke-1777 kemény tok
