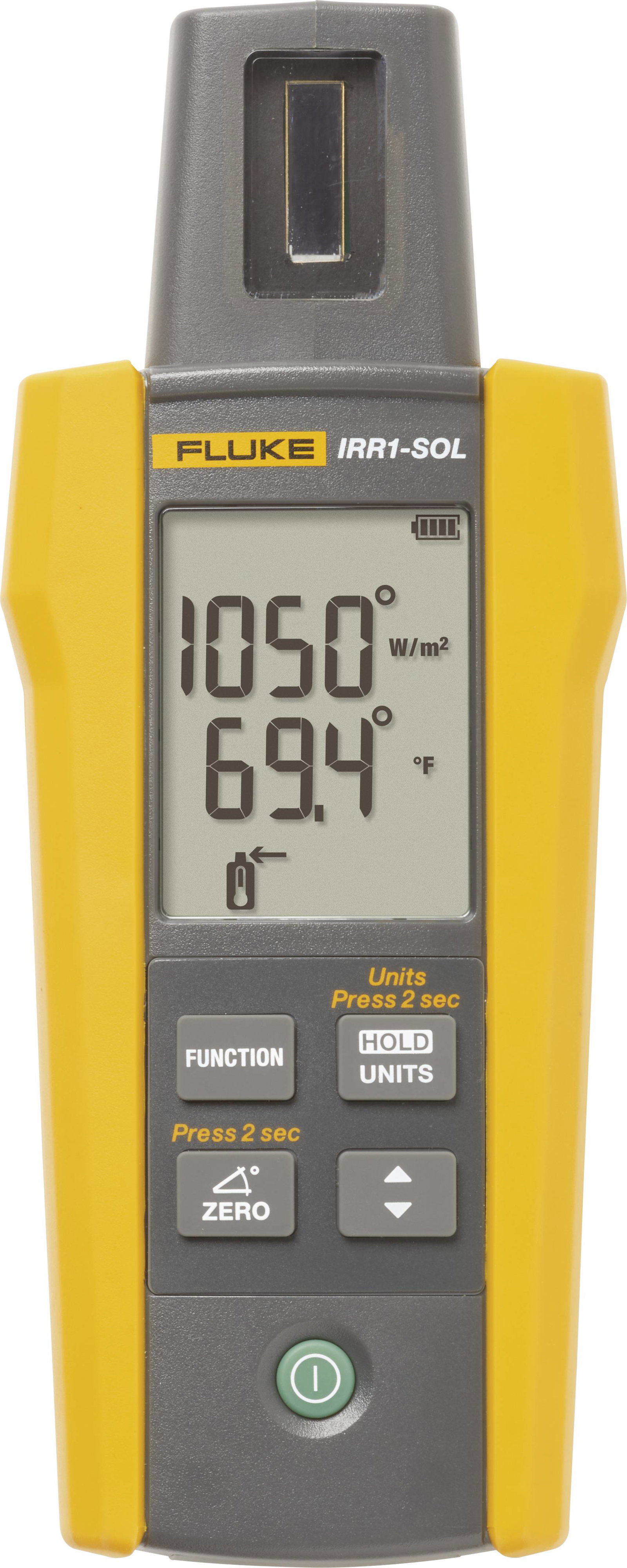

Napenergia mérő, Fluke FLK-IRR1-SOL

Napenergia mérő, Fluke FLK-IRR1-SOL

Mérje meg a besugárzást, a környezeti hőmérsékletet és a PV-modult, a napelemes rendszer igazítását és a dőlésszöget
Azonnali méréseket végezzen a W/m² besugárzás meghatározásához az IEC 62446-1 szabvány szerint
Nagy kontrasztú LCD kijelző, nagy számjeggyel a könnyű olvashatóság érdekében, közvetlen napfényben is

Végezze el a napelemmodulok vagy fotovoltaikus rendszerek telepítéséhez, teszteléséhez, karbantartásához és dokumentálásához szükséges döntő méréseket -
egyetlen, könnyen használható eszközel.

A Fluke IRR1-SOL besugárzásmérőt úgy fejlesztették ki, hogy egyszerűsítse a fotovoltaikus rendszerek telepítését, üzembe helyezését és hibaelhárítását, valamint lehetővé tegye a napelem modulok besugárzásának, hőmérsékletének, dőlésének és tájolásának mérését egyetlen kézi eszközzel. Robusztus, kompakt kialakításának, védőzsákjának és a könnyen olvasható, nagy kontrasztú LCD kijelzőnek köszönhetően, amelyről közvetlen napfényben le tudja olvasni a mért értékeket, az IRR1-SOL-t bárhol használhatja. Az IEC 62446-1 szabvány fotovoltaikus rendszerek tesztelésére, dokumentálására és karbantartására vonatkozó követelményeinek egyszerű kezelése, a napsugárzás késleltetés nélküli mérése és az integrált hőmérséklet-érzékelője. Ezenkívül az integrált iránytű és a dőlésérzékelő lehetővé teszi a tető vagy a szerelési pont igazításának, valamint a lejtés és a modul dőlésének gyors mérését és dokumentálását, a rendszer mérése, telepítése vagy beállítása során.

Függetlenül attól, hogy tetőrendszeren vagy nagy rendszeren dolgozik, minden szolár telepítőnek és technikusnak kéznél kell lennie a praktikus IRR1-SOL mérőeszköznek a szerszámtáskájában.

Az IRR1-SOL használata: Fotovoltaikus rendszerek tervezése és mérése
A napsugárzás meghatározása az árnyékolás figyelembevételével történik, az adott telepítési helyen várható energiatermelés meghatározásához. Teljes napsütéses órákban mérik, vagyis azon órák napi számát,amelyek során a fotovoltaikus rendszer négyzetméterenként 1000 wattot termel. A hely, a napszak, az évszak és az időjárási viszonyok teljes mértékben befolyásolják a napsütéses órák számát. A tényleges napsugárzás (W/m²) és árnyékolás meghatározásához a telepítés helyén használja a Fluke IRR1-SOL-t a referenciaértékek meghatározásához.

Mérések
A rendszer telepítése után a modulok elektromos jellemzőinek és tényleges kimeneti teljesítményének mérésével győződjön meg arról, hogy az megfelelően működik. A fotovoltaikus rendszer teljesítményét az áram/feszültség görbe (IV. görbe) alapján számítják ki. Használja az IRR1-SOL besugárzásmérőt a IV kimenőteljesítmény-görbe kiszámításához szükséges napsugárzás meghatározásához.

Összehasonlítás és diagnózis
Előfordulhat, hogy a fotovoltaikus rendszer még helyes telepítés esetén sem hozza létre a várt elektromos teljesítményt. A várt kimenő teljesítmény eléréséhez a rendszernek megfelelő mennyiségű besugárzott energiát kell kapnia, hogy képes legyen előállítani az inverterekbe betáplált egyenfeszültséget.

Műszaki adatok:
Kalibrált: Gyári standard (tanúsítvány nélkül) · Kijelző (mérőműszer): LCD · Méret, hossz: 150 mm · Méret, magasság: 35 mm · Méret, szélesség: 80 mm · Súly: 231 g · További műszaki adatok: beesés esetén
Mérési tartomány: 0 - 1400 W / m²
Felbontás: 1 W / m²
Mérési pontosság: ± (5% + 5 szám)

Hőmérséklet mérés
Mérési tartomány: (° C) -30 ° C és 100 ° C között
Max. Felbontás: 0,1 ° C
Mérési pontosság: ± 1 ° C -10 ° C és 75 ° C között,
± 2 ° C -30 ° C és -10 ° C között és 75 ° C és 100 ° C között
Megjegyzés: A hőmérsékletmérés válaszideje: kb. 30 s

Dőlésszög
Mérési tartomány: -90 ° és + 90 ° között
Felbontás: 0,1°.
Mérési pontosság: ± 1,5 ° -50 ° és + 50 ° között, ± 2,5 ° -85 ° és -50 ° között és + 50 ° és + 85 ° között
± 3,5 ° -90 ° és -85 ° között és + 85 ° és + 90 ° között

Iránytű
Mérési tartomány: 0 ° - 360 °
Felbontás: 1 °
Mérési pontosság: ± 7 °
Megjegyzés: a) A mért értékek a készülék vízszintes -20 és +20 fok közötti dőlésére vonatkoznak. Ezen a tartományon kívül
" ---" jelenik meg az LC kijelzőn.
b) Az eredmény mágneses északra vonatkozik.

Tápellátás: 4 db AA típusú alkáli elem
Működési idő (tipikus): 50 óra (≤9000 mérés)
Automatikus kikapcsolás: 30 perc után

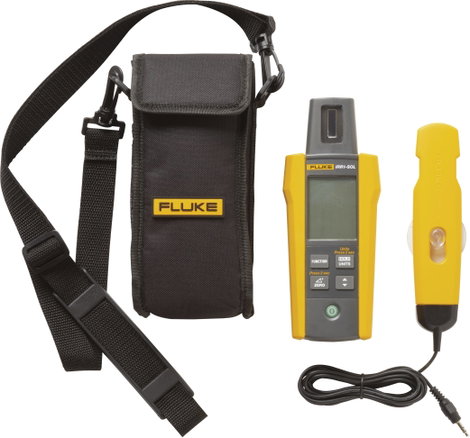

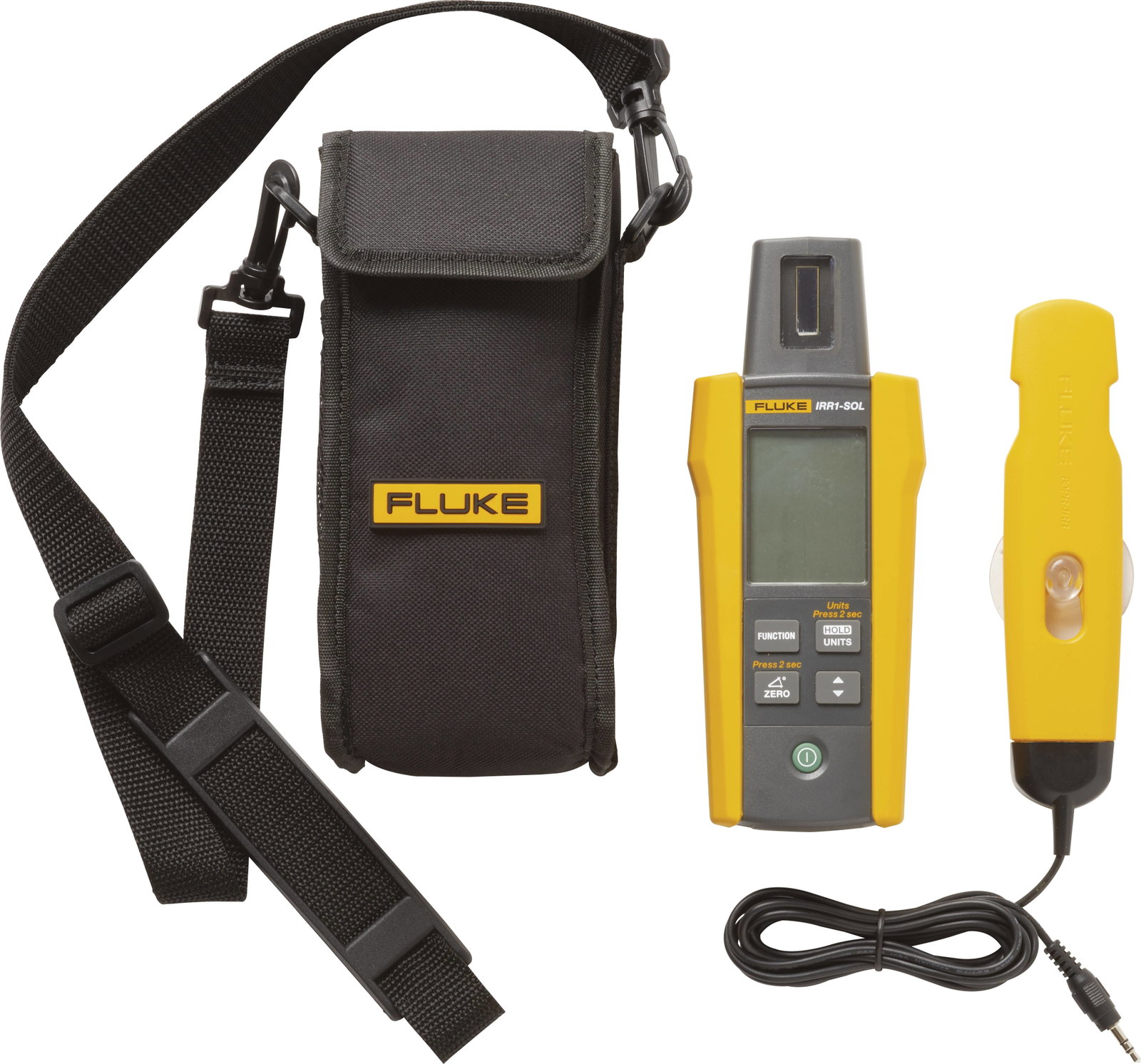

Szállítás tartalma:
Praktikus hordtáskával, vállpánttal ,Napenergia mérő
