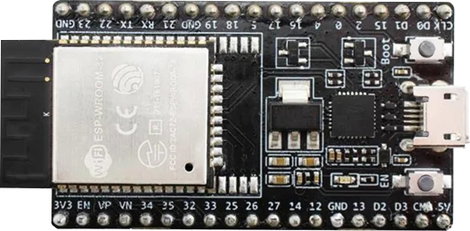

Espressif ESP32-DevKitC-VE Fejlesztői panel ESP32-DevKitC-VE

Espressif ESP32-DevKitC-VE fejlesztőkészlet

Erőteljes ESP32 vezérlő 5. verzió

Alkalmas alacsonyabb fogyasztású érzékelő hálózatokhoz / hangkódoláshoz / zenei streaminghez / MP3 dekódoláshoz / WiFi / BT-hez

integrálja az ESP32-WROVER-B szoftvert

32Mbit Flash

64Mbit PSRAM

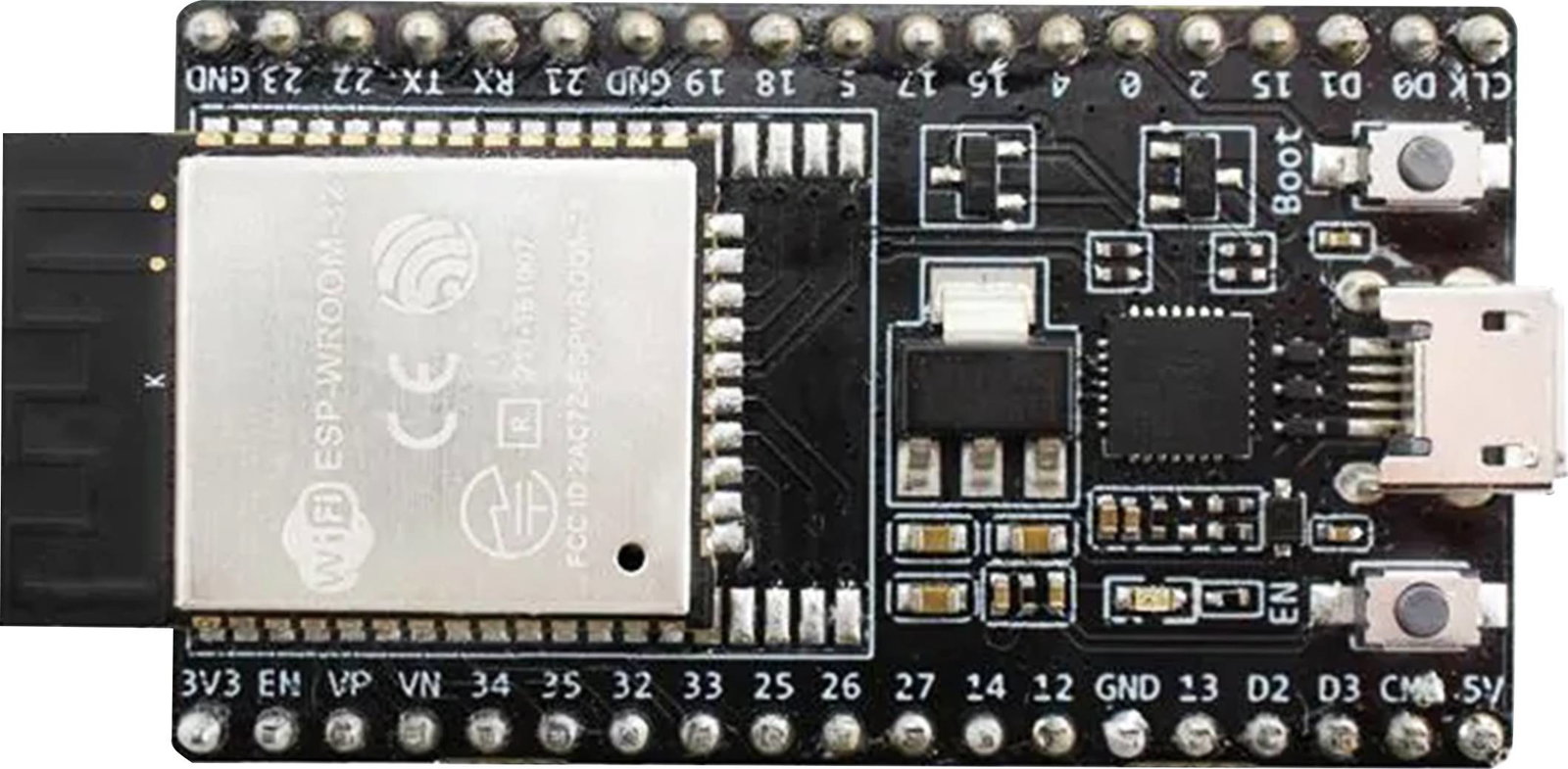

Az ESP32-DevKitC V4 egy kicsi, ESP32-alapú fejlesztői tábla az Espressif-től. Az I / O csapok többsége a kétoldali tűfejlécekig van kibontva az egyszerű csatlakoztatás érdekében. A fejlesztők vagy perifériákat csatlakoztathatnak jumperekkel, vagy az ESP32-DevKitC V4-et egy kenyérlapra szerelhetik.

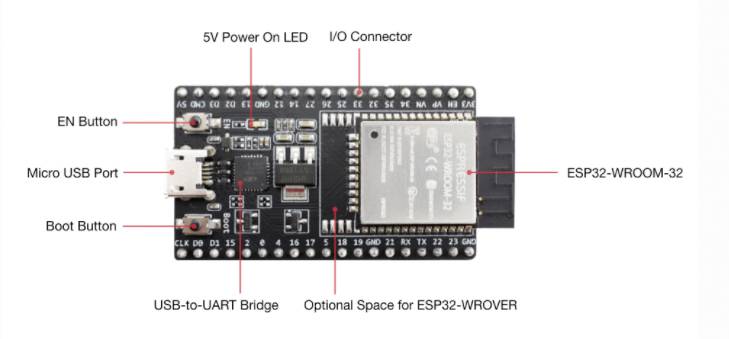

Az ESP32-DevKitC V4 kártya legfontosabb összetevőinek, interfészeinek és kezelőelemeinek áttekintése:

ESP32-WROOM-32: Egy modul ESP32-vel

EN: reset gomb

Boot: Letöltés gomb. Tartsa lenyomva a Boot gombot, majd nyomja meg az EN gombot a Letöltés módba való belépéshez, hogy a firmware a soros porton keresztül letölthető legyen.

USB-UART-Bridge: Egyetlen USB-UART-Bridge-Chip akár 3 Mbit / s átviteli sebességet kínál.

Mikro USB csatlakozás: USB interfész. A kártya tápellátása, valamint a számítógép és az ESP32 modul közötti kommunikációs interfész.

5V működési LED: Akkor világít, ha USB vagy külső 5V tápegység van csatlakoztatva a laphoz. Részletekért lásd a kapcsolódó dokumentumok kapcsolási rajzait.

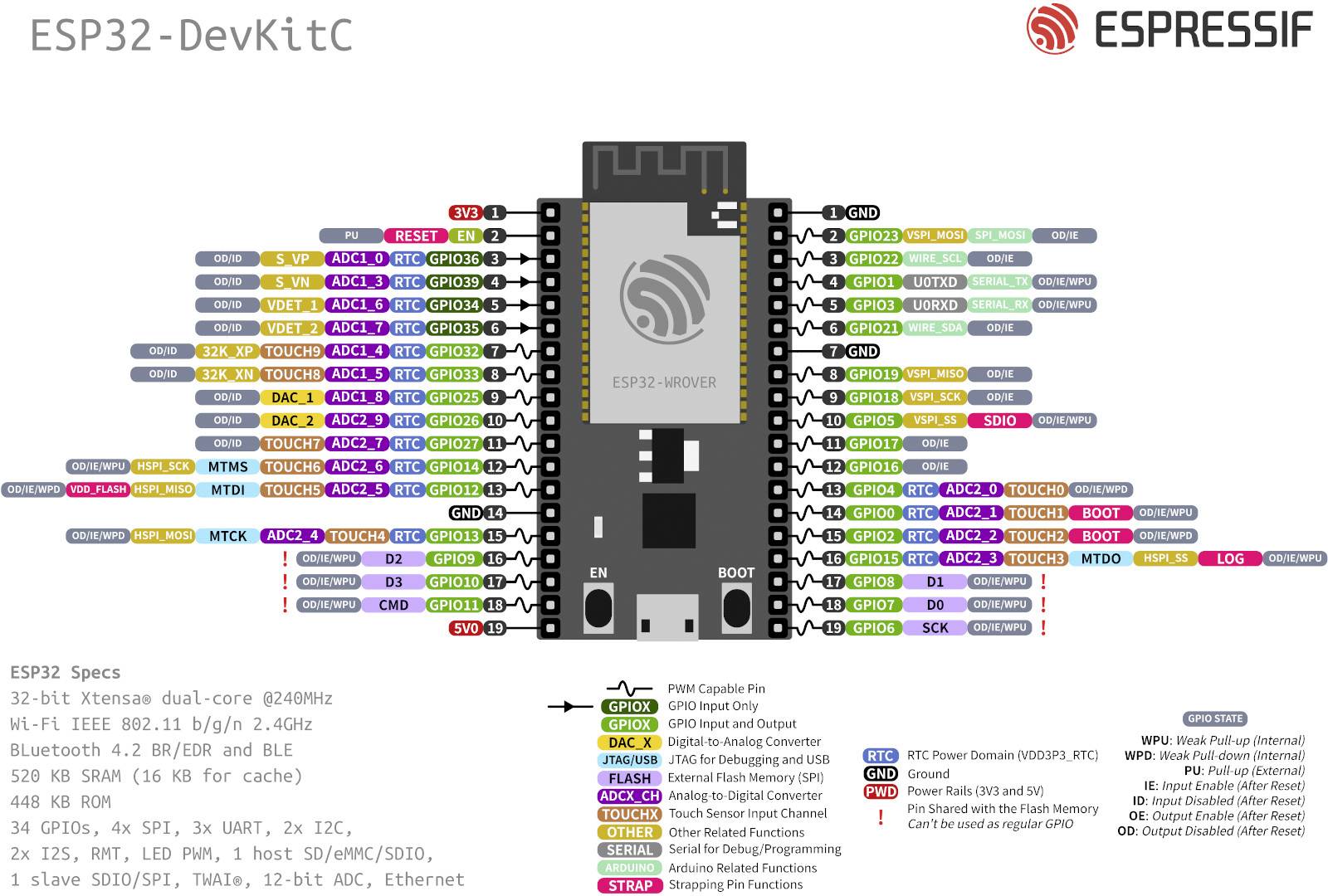

I / O: Az ESP modul legtöbb érintkezõje kitört az áramköri kártya fejlécéig. Az ESP32 programozható olyan funkciók aktiválására, mint a PWM, ADC, DAC, I2C, I2S, SPI stb.

Tápellátási lehetőségek

Három egymást kizáró módja van a tábla működésének:

• Mikro USB csatlakozás, szabványos tápegység
• 5V / GND fejléc csapok
• 3V3 / GND fejléc csapok

Ez a szöveg gépi fordítással készült.

Jellemzők

• Lapkakészlet: ESP32-D0WD
• Magok: kettős mag
• Antenna: NYÁK

Műszaki adatok

• Processzor magok száma: 2 x
