Enda PID Univerzális szabályozó J, K, L, T, S, R, Pt100 -200 - 1700 °C (H x Sz x Ma) 97 x 72 x 72 mm

Enda PID #####Universalregler J,K,L,T,S,R,Pt100 -200 - 1700 °C ( x x ) 97 x 72 x 72 mm

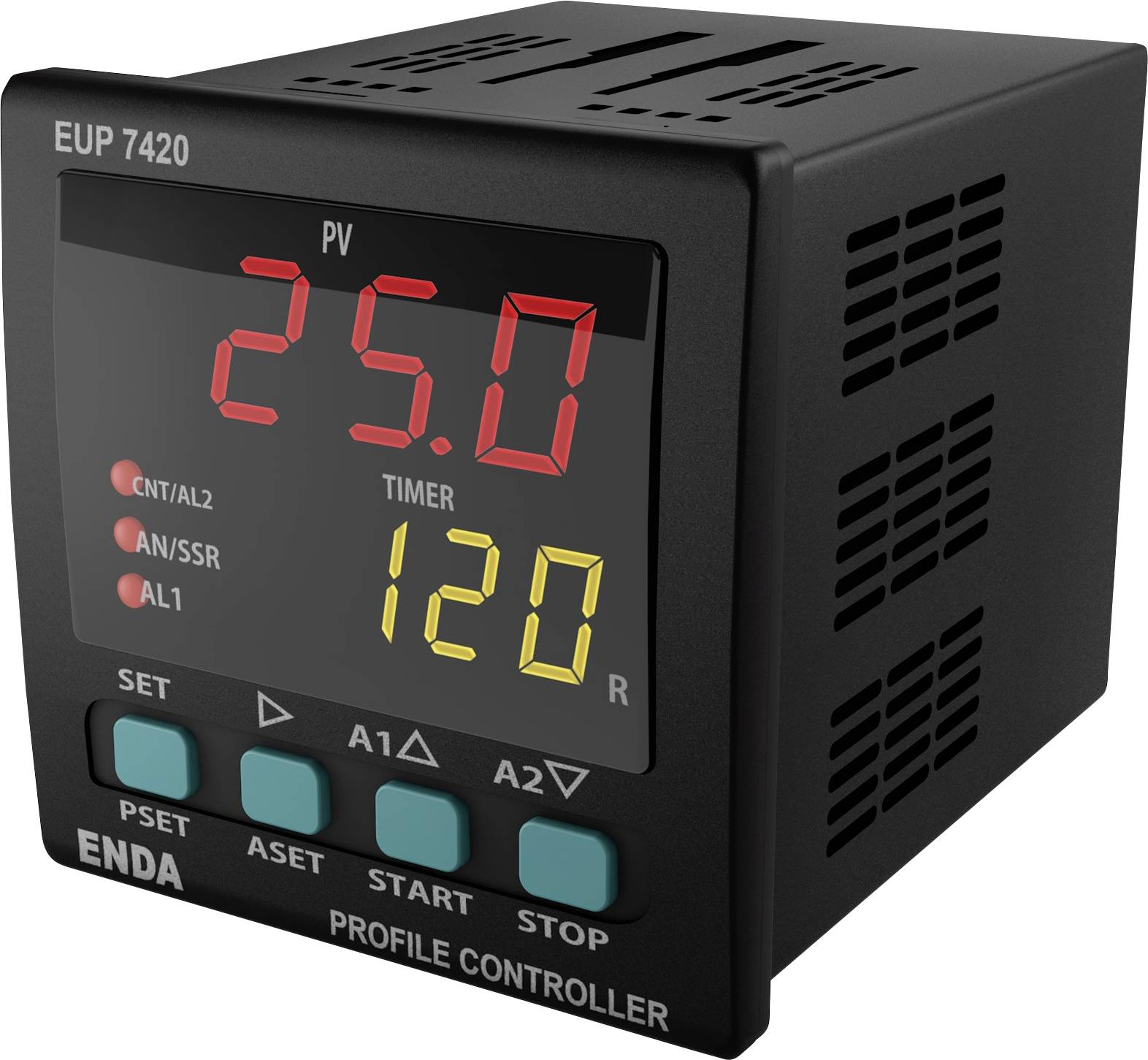

Enda EUP7420-230 PID univerzális szabályozó

Lehetőség van egy választható dupla sebességérték megadására

Választható érzékelőtípus Pt-100, J, K, L, T, S, R

Választható bemenet: 0–20 mA, 4–20 mA, 0–10 V, 2–10 V, 0–25 mV és 0–50 mV

Akár 16 lépéses profilok vezérlésének lehetősége

Az AL1 és AL2 kimenetek programozása minden lépésben

Áramszünet esetén is ott folytatható, ahol abbahagyta

PID paraméterek automatikus kiszámítása (SELF TUNE)

Digitális bemenet három különböző hozzárendelhető funkcióval

F-funkcióbillentyű, amelyhez három különböző funkció rendelhető hozzá

Szoft-start funkció

Választható analóg, SSR vagy relés vezérlőkimenet

Választható analóg vezérlőkimenet 0–20 mA és 4–20 mA

C/A2 relé kimenet, amely második riasztási vagy hőmérséklet-szabályozó kimenetként használható

Az A1 relé kimenet használható első riasztási kimenetként vagy PID hűtési kimenetként

Választható fűtés/hűtés szabályozás

A bemenet eltolás tulajdonsága

Relé pozíciók kiválasztásának lehetősége szondahiba vagy periodikus, illetve automatikus periodikus működés esetén

Kommunikáció RS-485 ModBus protokollal

EN szabványoknak megfelelő CE jelöléssel

Ez a szöveg gépi fordítással készült.

Tartalom

• Vezérlés típusa - egyedi alapérték és riasztásvezérlésSzabályozási módszer - Be-Ki, P, PI, PD, PID14 bites A/D átalakítóMintavételi idő 100 msArányos sáv - 0,0% és 100,0% között állítható. Amikor Pb=0,0%
• a ki-be vezérlés van kiválasztva.Szabályozási időszak - 1 és 125 másodperc között állíthatóHiszterézis - 1 és 50 °C/F között állíthatóKimeneti teljesítmény - A beállított értékhez viszonyított arány 0% és 100% között állítható be

Műszaki adatok

• Analóg kimenetek száma: 1
• Beépítési mélység: 97 mm
• Beépítési méret: 72x72 mm
• Digitális bemenetek: 1
• Hőmérséklet szabályozó típus: PID
• Kimenetek: C/A2 relé: 250V AC, 8A (ohmos terhelés), kapcsoló NO + NC. A1 relé: 250V AC, 8A (ohmos terhelés), NO. ANL/SSR: 0−20mA, 4−20mA (12 bit, 0,2%-os pontosság) vagy SSR kimenet 24V/20mA
• Kivitel: DIN 43700 szabvány szerinti panelre szerelés, rögzítőelemmel
• Méret, hossz: 97 mm
• Méret, magasság: 72 mm
• Méret, szélesség: 72 mm
• Mérési hőmérséklet (max.): 1700 °C
• Mérési hőmérséklet (min.): -200 °C
• Relé kimenetek száma: 2
• Szerelési mód: Beépíthető
• Szín: Fekete
• Súly: 400 g
• További műszaki adatok: Szabályozás típusa: Választható Be-Ki / P, PI, PD, PID között. Mérési ciklus: Min. 100 ms. A/D átalakító: 14 bites felbontás. Rámpa funkció: Akár 16 lépés. Relé élettartama (elektromos): 300 000 kapcsolási ciklus 250 V AC, 8 A esetén
• Tranzisztor kimenetek száma: 1
• Védelmi típus: IP65 (előlapi),IP20 (hátoldal)
• Érzékelő típus: J,K,L,T,S,R,Pt100
• Üzemi feszültség: 90 V/AC,250 V/AC
