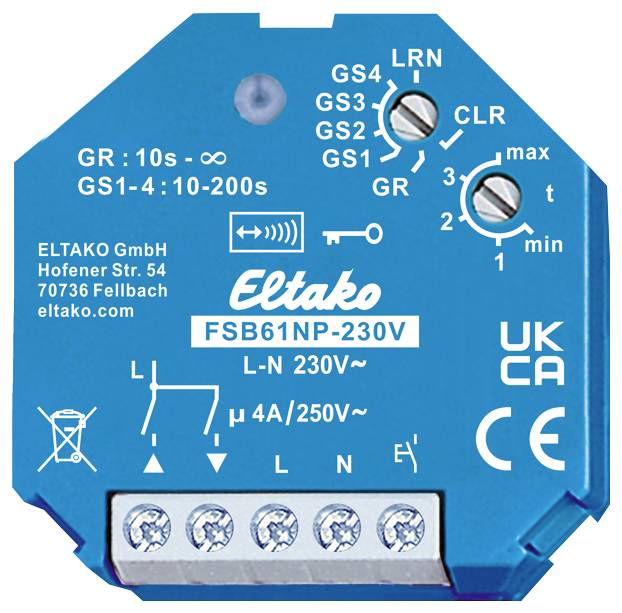

FSB61NP-230V Eltako vezeték nélküli Redőny-/árnyékoló működtető Árnyékoló rész Süllyeszett

Vezeték nélküli állítómű árnyékoló elemekhez és redőnyökhöz 230V. 1+1 NINCS érintkező nem potenciálmentes 4A/250V AC

Rádióműködtető 230V. 1+1 NO érintkező, nem potenciálmentes 4A/250V AC, redőnyökhöz és árnyékoló elemekhez. A titkosított rádió, a kétirányú rádió és az átjátszó funkció bekapcsolható. Készenléti veszteség mindössze 0,9 watt. Süllyesztett szereléshez. 45 mm hosszú, 45 mm széles, 33 mm mély. Helyi táp-, kapcsoló- és vezérlőfeszültség 230V. Ha a tápfeszültség megszakad, a rendszer meghatározott módon lekapcsol. A belső antennán keresztüli rádióvezérlő bemeneten kívül ez a rádióműködtető helyileg is vezérelhető egy hagyományos 230V-os vezérlőgombbal, amely elé szerelhető. A 36/19. gyártási héttől az RTD diódán keresztül lefelé iránygomb csatlakoztatható (bármilyen polaritás). Egy másik felfelé mutató gomb közvetlenül a vezérlőbemenethez csatlakozik. 1-én Vezérlés impulzus lefelé, az FSB61 a vezérlő bemenetet iránygombra kapcsolja. A vezérlőbemenet univerzális nyomógombra történő visszakapcsolásához a tápfeszültséget rövid időre le kell kapcsolni. A titkosított érzékelőket be lehet tanítani. Kétirányú rádió és/vagy átjátszó funkció bekapcsolható. Ezután minden állapotváltozást és fogadott központi vezérlőtáviratot rádiótávirattal erősít meg. Ez a rádiótávirat betanítható más aktuátorokba, a GFVS szoftverbe és univerzális kijelzőkre. Ha a felső forgókapcsoló LRN állásban van, legfeljebb 35 vezeték nélküli nyomógomb van hozzárendelve, amelyek közül egy vagy több központi vezérlőgomb. Ezután ennek a túlfeszültség-csoportkapcsolónak a kívánt funkciója kerül kiválasztásra: GS1 = csoportkapcsoló gombos vezérléssel és kioldási késleltetéssel másodpercben. A fel-stop-down-stop funkciójú rádiógomb univerzális gombként, valamint egy rádiógomb iránygombként betanítható. A NYITÁS kapcsoló helyzetét speciálisan egy kulcsimpulzus aktiválja a tetején. A LE kapcsoló állása kifejezetten az alábbi gombimpulzussal aktiválható. Egy másik billentyűimpulzus ugyanabba az irányba azonnal megszakítja a folyamatot. A másik irányú billentyűimpulzussal azonban a rendszer leáll, és 500 ms szünet után az ellenkező irányba kapcsol. Központi vezérlési dinamika prioritással és anélkül is végrehajtható. GS2 = csoportkapcsoló, mint a GS1, központi gomb mindig prioritás nélkül. GS3 = csoportos kapcsoló, mint a GS2, emellett duplakattintásos irányváltó funkcióval a helyi gombhoz, valamint egy ennek megfelelően betanított rádiógombbal univerzális gombként: A dupla kattintás után a redőny az ellenkező irányba mozog, amíg meg nem rövid koppintással megállt. GS4 = Csoportos kapcsoló, mint a GS2, ezen kívül billenő forgató funkcióval: A vezérlőgomb kezdetben statikus. A relé mindaddig feszültség alatt van, amíg a gombot lenyomva tartjuk, így rövid impulzusokkal egy redőny az ellenkező irányba fordítható. GR = csoportos relé. Amíg a vezeték nélküli nyomógomb zárva van, az érintkező zárva van, majd újra kinyílik. A következő rádiójellel a másik érintkező zár, stb. Árnyékoló jelenet vezérlés: A jelenet nyomógombként betanított dupla billenőgombos nyomógombról érkező vezérlőjellel akár 4 korábban eltárolt lefutási idő is előhívható. A GFVS szoftveren keresztül történő vezérlés esetén a felfelé és lefelé irányuló utazási parancsok a pontos menetidő információval indíthatók. Mivel az aktuátor minden tevékenység után pontosan jelzi a megtett időt, még a gomb mozgatásakor is, az árnyékolás helyzete mindig helyesen jelenik meg a GFVS szoftverben. A pozíció automatikusan szinkronizálódik, amikor eléri a felső és alsó véghelyzetet. Ha a jelenetgombon kívül egy vezeték nélküli kültéri fényerő-érzékelőt is tanítanak, akkor a betanított 1., 2. és 4. jelenet automatikusan végrehajtásra kerül a kültéri fényerőtől függően. A kikapcsolási késleltetés a leállítási helyzetben másodpercekben állítható be az alsó forgókapcsolóval. A késleltetési időt ezért legalább addig kell megválasztani, amíg az árnyékoló elemnek vagy redőnynek az egyik véghelyzetből a másikba kell mozognia. Ha az FTK vezeték nélküli ablak/ajtóérintkező vagy az FFG7B-rw ablakkilincs-érzékelő be van tanítva, akkor a kizárás elleni védelem be van állítva, amikor az ajtó nyitva van, ami megakadályozza a központi leszállást és a helyszínelést. A LED a használati utasításnak megfelelően kíséri a tanulási folyamatot, és rövid villogással jelzi működés közben a rádióvezérlési parancsokat.

Ez a szöveg gépi fordítással készült.

Műszaki adatok: Adatátvitel (Smart Home): vezeték nélküli · Bázisállomás (Smart Home): Nem szükséges, opcionális távoli hozzáféréshez · Felhasználási terület (Smart Home): Árnyékolók és kapuk · Frekvencia (LOV): 868 MHz · Funkciók (HomeAutomation): Árnyékoló rész · Sorozat: Eltako · Szerelési mód: Süllyeszett · További műszaki adatok: Felület kidolgozása: matt · Szín: kék · Tápellátás: Hálózatról üzemeltetett · Védelmi típus: IP20 · Üzemi feszültség: 230 V/AC
