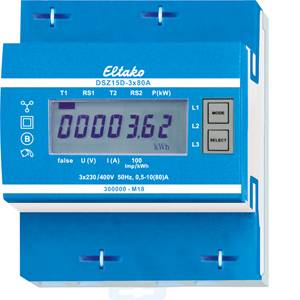

DSZ15DZ-3x80A MID Eltako RS485 busz Kétutas villanyóra

Kétutas háromfázisú mérő, MID kalibrálva

Maximális áramerősség 3x80A, készenléti veszteség csak 0,5 watt útvonalonként. Moduláris szerelőeszköz szerelősínre szereléshez DIN-EN 60715 TH35. 4 osztású egység = 70 mm széles, 58 mm mély. B pontossági osztály (1%). S0 interfésszel. A közvetlenül mérő háromfázisú mérő az aktív energiát a bemenetek és kimenetek között folyó áramok alapján méri. A pályánként legfeljebb 0,5 watt aktív teljesítmény önfogyasztása nem mérhető és nem jelenik meg. Az aktív energia a jeltől függően hozzáadódik. A mérő pozitív teljesítménye energiafogyasztást, a negatív teljesítmény energiaszállítást jelent. Az energiamérés kiegyensúlyozott. Ha az energiafogyasztás (P pozitív) nagyobb, mint az energiaellátás (P negatív), a jobb oldali T Preil számláló megnő. Ha az energiaellátás nagyobb, mint az energiafogyasztás, a mérőóra állása T balra nyíl megnő. Az energiafogyasztást egy jobbra mutató nyíl, az energiaellátást pedig egy balra mutató nyíl jelzi a kijelzőn az aktív sáv felett. 1, 2 vagy 3 fázisú vezetékek csatlakoztathatók akár 80A áramerősségig. Az indítóáram 4OmA. Az N kapcsolatnak jelen kell lennie. A 7 szegmenses LC-kijelző két héten belül akár tápellátás nélkül is kétszer olvasható. Az energiafogyasztást a kijelzőn egy sáv jelzi, amely kWh-nként 100-szor felvillan. A kijelző jobb oldalán találhatók a MODE és a SELECT gombok, amelyek a menüben való görgetésre szolgálnak a kezelési útmutatónak megfelelően. Először a háttérvilágítás bekapcsol. Ekkor megjeleníthető a teljes aktív energia importonként és kiszállításonként, a visszaállítható memória import és szállítás aktív energiája, valamint az egyes külső vezetők pillanatnyi teljesítmény-, feszültség- és áramértékei. Hibaüzenet (hamis): Ha a külső vezeték hiányzik, false és a megfelelő külső vezeték jelenik meg a kijelzőn.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Kalibrálás: hitelesítve
• Kijelző (digitális/mechanikus/analóg): digitális
• Méret, hossz: 58 mm
• Méret, magasság: 82 mm
• Méret, szélesség: 70 mm
• Mérő funkció: Hatásos teljesítmény
• Saját fogyasztás: 0.5 W
• Terhelési áram: 10 A
• Áram (max.): 80 A
• Üzemi feszültség: 230 V, 400 V
