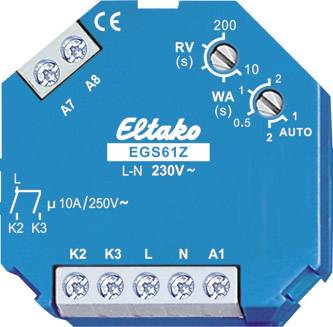

Áramlöket kapcsoló Falba süllyesztett Eltako EGS61Z-230V 2 záró 230 V 16 A 1 db

Impulzus csoportkapcsoló központi vezérléshez, 1 + 1 NO érintkező nem potenciálmentes 10A / 250V AC

Impulzus csoportos kapcsoló központi vezérléshez, 1 + 1 NO érintkező nem potenciálmentes 10A / 250V AC, 230V AC motorhoz. Készenléti veszteség csak 0,4 watt. Süllyesztett szereléshez. 45 mm hosszú, 45 mm széles, 32 mm mély. A legújabb hibrid technológia ötvözi a kopásmentes elektronikus vezérlés előnyeit a speciális relék nagy teljesítményével. Ez az impulzuscsoport -kapcsoló végrehajtja az érzékelőrelékből vagy a kapcsolókból és gombokból származó parancsokat, és kapcsol egy 230 V -os motort árnyékoló elemhez vagy redőnyhöz. Vezérlő-, táp-, és kapcsoló feszültség: 230V Az A1, A7 és A8 áramköröket ugyanolyan potenciállal kell vezérelni, mint az L -t. A bistabil relék használatának köszönhetően nincs bekapcsolva a tekercs teljesítményvesztesége és nem melegszik fel. A telepítés után várja meg a rövid automatikus szinkronizálást, mielőtt csatlakoztatja a kapcsolt fogyasztót a hálózathoz. Az A1 vezérlőbemeneten keresztül egy univerzális gombbal lehet impulzusokban felfelé, leállítani, leállítani, leállítani. A 25/18. Gyártási héttől kezdve a „le” iránygomb csatlakoztatható az RTD diódán keresztül (a polaritás nem számít). Egy másik „nyitó” iránygomb közvetlenül az A1 -hez van csatlakoztatva. 1 -kor. A vezérlőimpulzus „lefelé” az EGS61Z vezérlőbemenet A1 -t „iránygombra” kapcsolja. Ahhoz, hogy az A1 vezérlőbemenetet visszakapcsolja az „univerzális gombra”, a tápfeszültséget rövid időre le kell kapcsolni. Az A7 és A8 kiegészítő vezérlőbemenetek elsőbbséget élveznek a központi felfelé és lefelé történő vezérlésre. Előnyben, mert ezeket a vezérlőbemeneteket nem lehet felülírni más vezérlőbemenetekkel, amíg a központi vezérlőérintkező zárva van. A kapcsoló 'fel' vagy 'le' helyzetét vezérlőjel aktiválja. Egy másik vezérlőjel (kevesebb, mint 700 ms) ezen a vezérlőbemeneten azonnal megszakítja a folyamatot, egy másik (több mint 700 ms) vezérlőjel folytatja az aktuális műveletet. A kioldási késleltetés az RV forgókapcsolóval állítható be. Ha az impulzuscsoport kapcsoló „fel” vagy „le” állásban van, akkor a beállított késleltetési idő fut, amelynek végén a készülék automatikusan „leállításra” kapcsol. A késleltetési időt ezért legalább addig kell kiválasztani, amíg az árnyékoló elemnek vagy redőnynek egyik véghelyzetből a másikba kell mozognia. Az automatikus esztergáló mechanizmust a WA forgókapcsoló vezérli: Ha az esztergálási idő 0,5 és 2 másodperc között van, az automatikus esztergáló mechanizmus bekapcsol. Ebben az esetben a forgásirányt csak a „le” állásnál lehet megfordítani a felső forgókapcsolóval beállított késleltetési idő letelte után, például a napellenzők feszítésére vagy a redőnyök bizonyos helyzetbe állítására. AUTO 1: Nincs automatikus esztergálás és nincs kényelmi esztergálás funkció. A7 és A8 működtetés kevesebb, mint 1 s = statikus folyamat (az érintkező csak működtetéskor zár) 1 másodpercnél nagyobb működtetés = dinamikus folyamat (az érintkező zárva marad), állítsa le új működtetéssel. AUTO 2: Automatikus esztergáló készülék 1 másodperces fordulattal. Ezenkívül az A1 -es redőnyöknél a helyi kényelemváltó funkció aktív: kettős impulzus okozza az ellenkező irányú lassú fordulást, amelyet egy további impulzus áll meg.

Ez a szöveg gépi fordítással készült.

Műszaki adatok: Kapcsolási feszültség (max.): 230 V/AC · Max. kapcsolási áram: 16 A · Méret, mélység: 32 mm · Szerelési mód (relé): Falba süllyesztett · Érintkező típus: 2 záró · Üzemi feszültség: 230 V
