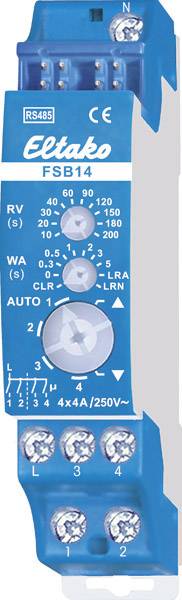

FSB14 Eltako RS485 busz Redőny működtető Kalapsínes Kapcsolási teljesítmény (max.) 1000 W

RS485 busz mozgató elem árnyékoló elemekhez és redőnyökhöz

Kapcsoló szelep árnyékoló elemekhez és redőnyök 2 csatornás, két 230 V-os motorhoz. 2 + 2 NO érintkező 4A / 250 V AC, elektromosan leválasztva a 12 V tápfeszültségtől. Kétirányú. Készenléti veszteség csak 0,1 watt. Moduláris eszköz a sínre történő felszereléshez. Csatlakozás az Eltako RS485 buszhoz. Keresztmetszetű busz és tápegység jumperrel. Érintkezőkapcsolás nulla keresztezésnél az érintkezők és motorok védelme érdekében. Az egyik motort az 1-es, 2-es és az N-hez, a második motort a 3-as, 4-es és 4-es N.-hez kell csatlakoztatni. Ha az FSB14 mindkét reléje be van kapcsolva, 0,4 watt szükséges. Ha a tápfeszültség meghibásodik, a készüléket meghatározott módon kikapcsolja. A gombok iránymutatókként vagy univerzális gombokként is megtaníthatók: Helyi vezérlés univerzális gombbal: Minden impulzus esetén a kapcsoló pozíciója felváltva, leállítva, lefelé, leállítva változik. Helyi vezérlés iránygombbal: A gombnyomás felett, a kapcsoló nyitott pozícióját külön aktiválják. A lefelé kapcsoló helyzetét kifejezetten az alábbi gombbal lehet aktiválni. Egy másik, azonos irányú impulzus azonnal megszakítja a folyamatot. A másik irányba történő nyomóimpulzussal azonban leáll, és 500ms szünet után a rendszer ellentétes irányba kapcsol. Központi vezérlés dinamikusan prioritás nélkül: A kulcs vezérlőjelével, amelyet központi vezérlőgombként prioritás nélkül tanítanak, aktiválódik a kapcsoló fel és le pozíciója. Prioritás nélkül, mert ezt a funkciót más vezérlőjelek felülbírálhatják. Központi vezérlés dinamikusan prioritással: A központi vezérlésű nyomógombként tanított nyomógomb legalább 2 másodperces vezérlőjelével aktiválódik a kapcsoló fel és le pozíciója. Prioritásként, mivel ezeket a vezérlőjeleket nem lehet felülbírálni más vezérlőjelekkel, amíg a központi vezérlőgombot felfelé vagy lefelé pulzáló impulzus útján a központi vezérlőgomb ismét meg nem szünteti. Vezérlőjelekkel, például egy FSM61-vel, amelyet központi vezérlőgombként tanítanak, prioritással, a kapcsoló pozíciója felfelé vagy lefelé és a prioritás aktiválódik. Elsőbbséget élvez, mivel ezeket a vezérlőjeleket nem lehet felülbírálni más vezérlőjelekkel, amíg a központi parancsot a vezérlőjel végére nem törlik. Árnyékos árnyékolásvezérlés: A nyomógomb vezérlőjelével, amelyet dupla billenővel jelenet-nyomógombként tanítanak, vagy automatikusan egy kiegészítő, beépített rádió külső fényerő-érzékelővel, FAH60 segítségével, legfeljebb 4 korábban tárolt működési idő hívható fel. A GFVS szoftverrel történő vezérlésnél a felfelé és lefelé utazási parancsok a pontos utazási idővel elindíthatók. Mivel a szelepmozgató minden tevékenység után megmutatja a pontos időt, még a gomb megnyomásakor is, az árnyékolás helyzete mindig helyesen jelenik meg a GFVS szoftverben. Amikor fel és le a véghelyzeteket elérték, a helyzet automatikusan szinkronizálódik. A felső forgókapcsoló alatti LED a kezelési utasításnak megfelelően kíséri a betanítási folyamatot, és működés közben röviden villogva jelzi a vezérlőparancsokat.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Adatcsere: bidirekcionális
• Adatátvitel (Smart Home): RS485 busz
• Bázisállomás (Smart Home): Nem szükséges, opcionális távoli hozzáféréshez
• Felhasználási terület (Smart Home): Árnyékolók és kapuk
• Kapcsolási teljesítmény (max.): 1000 W
• Max. kapcsolási áram: 4 A
• Sorozat: Eltako
• Szerelési mód: Kalapsínes
• Teljesítmény: 1000 W
• Tápellátás: Hálózatról üzemeltetett
• Üzemi feszültség: 230 V
