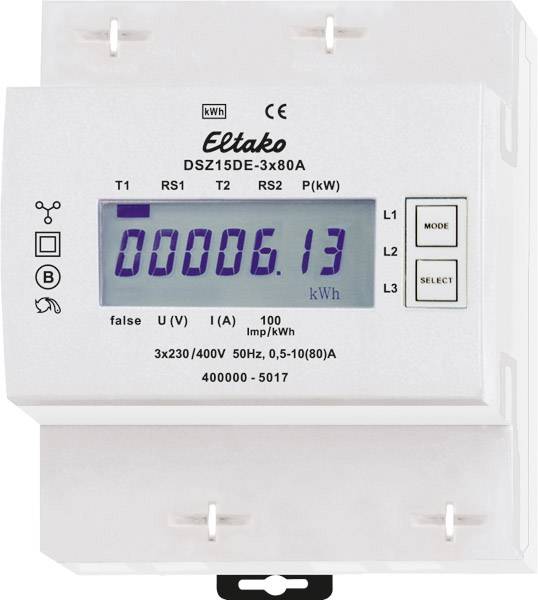

Eltako DSZ15DE-3x80A Háromfázisú fogyasztásmérő digitális 80 A 1 db

Háromfázisú mérő, nincs kalibrálva

A maximális áram 3x80A, készenléti veszteség csak 0,5 watt per út. Moduláris eszköz a DIN-EN 60715 TH35 szerelősínre történő felszereléshez. 4 modul = 70 mm széles, 58 mm mély. B pontossági osztály (1%). S0 interfésszel. A háromfázisú közvetlen mérésű mérőkészülék az aktív energiát a bemenetek és a kimenetek közötti áramlások alapján méri. Az útvonalonként csak a 0,5W aktív teljesítmény belső fogyasztását nem mérik, és nem jelenítik meg. 1, 2 vagy 3 külső vezetéket csatlakoztathatunk 80A-ig terjedő árammal. A kezdő áram 4Om A. Az N kapcsolatnak jelen kell lennie. A 7 szegmenses LC kijelző két héten belül kétszer olvasható, még tápegység nélkül is. Az energiafogyasztást egy oszlop jelzi, amely a kijelzőn k Wh-on 100-szor villog. Alapkivitelben 2-vámtarifaszámlálóként is használható: Ha az E1 / E2 terminálokra 230 V feszültséget alkalmaznak, a rendszer második tarifára vált. A kijelző jobb oldalán található a MODE és a SELECT gombok, amelyek a kezelési útmutatónak megfelelően gördítik a menüt. Először bekapcsol a háttérvilágítás. Ezután megjeleníthető a tarifánkénti teljes aktív energia, az RS1 vagy RS2 visszaállítható memória aktív energiája, valamint a külső vezetőnkénti teljesítmény, feszültség és áram pillanatnyi értékei. Hibaüzenet (hamis): Ha hiányzik a külső vezető vagy ha az aktuális irány nem megfelelő, akkor a hamis és a megfelelő külső vezető megjelenik a kijelzőn.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Beépítési szélesség: 70 mm
• Frekvencia: 50 Hz
• Gyártói szín: Fehér
• Hálózati feszültség (max.): 400 V
• Hálózati feszültség (min.): 230 V
• Kijelző (digitális/mechanikus/analóg): digitális
• Különlegesség: nincs kalibrálva
• Méret, hossz: 58 mm
• Méret, magasság: 58 mm
• Méret, szélesség: 70 mm
• Mérő funkció: Hatásos teljesítmény
• Pontossági osztály: B
• Saját fogyasztás: 0.5 W
• Terhelési áram: 80 A
• Áram (max.): 80 A
• Áram (min.): 10 A
• Üzemi feszültség: 230 V400 V
