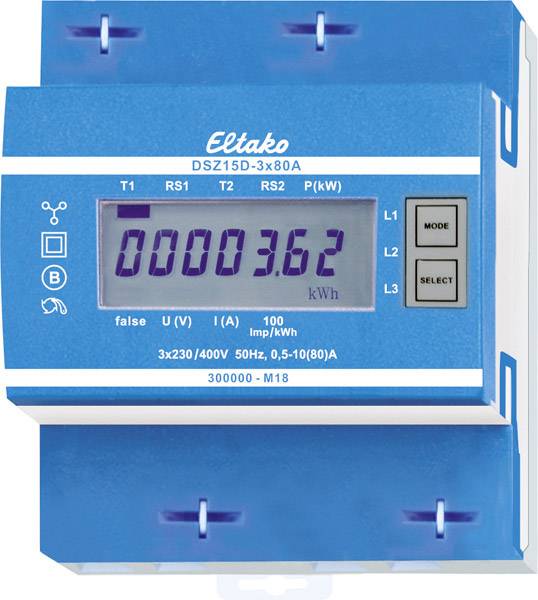

Háromfázisú DIN sínes fogyasztásmérő 80 A, MID konform, Eltako DSZ15D-3x80A MID

A maximális áram 3x80A, készenléti veszteség csak 0,5 watt. Moduláris eszköz a DIN-EN 60715 TH35 szerelősínre történő felszereléshez. 4 modul = 70 mm széles, 58 mm mély. B pontossági osztály (1%). S0 interfésszel. A háromfázisú közvetlen mérésű mérőkészülék az aktív energiát a bemenetek és a kimenetek közötti áramlások alapján méri. Az útvonalonként csak a 0,5W aktív teljesítmény belső fogyasztását nem mérik, és nem jelenítik meg. 1, 2 vagy 3 külső vezetéket csatlakoztathatunk 80A-ig terjedő árammal. A kezdő áram 4Om A. Az N kapcsolatnak jelen kell lennie. A 7 szegmenses LCD kijelző két héten belül kétszer olvasható, még tápegység nélkül is. Az energiafogyasztást egy oszlop jelzi, amely a kijelzőn k Wh-on 100-szor villog. Alapkivitelben 2-vámtarifaszámlálóként is használható: Ha az E1 / E2 terminálokra 230 V feszültséget alkalmaznak, a rendszer második tarifára vált. A kijelző jobb oldalán található a MODE és a SELECT gombok, amelyek a kezelési útmutatónak megfelelően gördítik a menüt. Először bekapcsol a háttérvilágítás. Ezután megjeleníthető a tarifánkénti teljes aktív energia, az RS1 vagy RS2 visszaállítható memória aktív energiája, valamint a külső vezetőnkénti teljesítmény, feszültség és áram pillanatnyi értékei. Hibaüzenet (hamis): Ha hiányzik a külső vezető vagy ha az aktuális irány nem megfelelő, akkor a hamis és a megfelelő külső vezető megjelenik a kijelzőn.

Műszaki adatok

• Beépítési szélesség: 70 mm
• Frekvencia: 50 Hz
• Hálózati feszültség (max.): 400 V
• Hálózati feszültség (min.): 230 V
• Kijelző (digitális/mechanikus/analóg): digitális
• MID konform: Igen
• Méret, magasság: 58 mm
• Méret, szélesség: 70 mm
• Mérő funkció: Hatásos teljesítmény
• Pontossági osztály: B
• Szín: Kék
• Terhelési áram: 80 A
• Áram (max.): 80 A
• Áram (min.): 10 A
• Üzemi feszültség: 230 V400 V
