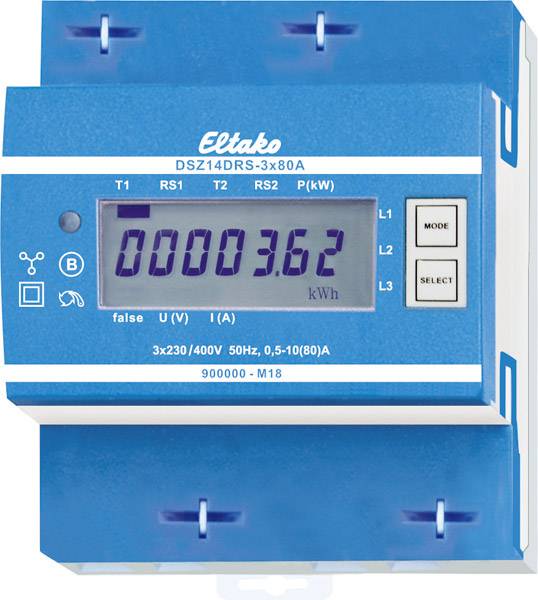

Eltako DSZ14DRS-3x80A MID Háromfázisú fogyasztásmérő digitális 80 A MID konform: Igen 1 db

RS485 busz rádió háromfázisú mérő, MID kalibrálva

Csak a hitelesített mérők használhatók a villamosenergia-számlázáshoz, a német ellenőrzési törvény 25. §-ának megfelelően. A mulasztás a 19. § szerinti közigazgatási bűncselekmény. RS485 busz rádió háromfázisú mérő. A maximális áram 3x80A, készenléti veszteség mindössze 0,8 W L1-n és 0,5W L2-en és L3-nál. B pontossági osztály (1%). RS485 interfésszel. A háromfázisú közvetlen mérésű mérőkészülék az aktív energiát a bemenetek és a kimenetek közötti áramlások alapján méri. Az útvonalonként csak 0,8 W vagy 0,5 W aktív teljesítmény belső fogyasztását nem mérik, és nem jelenítik meg. 1, 2 vagy 3 külső vezetéket csatlakoztathatunk 80A-ig terjedő árammal. A kezdő áram 4Om A. Az L1 és N csatlakozásoknak rendelkezésre kell állniuk. Csatlakozás FBA14-n keresztül az Eltako RS485 buszhoz 2 magos árnyékolt buszvezetékkel (például telefonvonal). A mérőolvasást és a pillanatnyi energiát a buszra továbbítják - például egy külső számítógépre vagy a GFVS 3.0 szoftverre történő továbbítás céljából -, és a FAM14-en keresztül továbbítják a rádióhálózatba. Ez megköveteli, hogy a FAM14 rádióantenna modul rendeljen eszköz címet, a használati útmutatóban leírtak szerint. Megjelenítés a FEA65D-vel is. A 7 szegmenses LC kijelző két héten belül kétszer olvasható, még tápegység nélkül is. Az energiafogyasztást egy, a kijelző mellett k Wh-on 1000-szer villogó LED jelzi. Alapkivitelben 2-vámtarifaszámlálóként is használható: Ha az E1 / E2 terminálokra 230 V feszültséget alkalmaznak, a rendszer második tarifára vált. A kijelző jobb oldalán található a MODE és a SELECT gombok, amelyek a kezelési útmutatónak megfelelően gördítik a menüt. Először bekapcsol a háttérvilágítás. Ezután megjeleníthető a tarifánkénti teljes aktív energia, az RS1 vagy RS2 visszaállítható memória aktív energiája, valamint a külső vezetőnkénti teljesítmény, feszültség és áram pillanatnyi értékei. Hibaüzenet (hamis): Ha hiányzik a külső vezető vagy ha az aktuális irány nem megfelelő, akkor a hamis és a megfelelő külső vezető megjelenik a kijelzőn.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Beépítési szélesség: 70 mm
• Frekvencia: 50 Hz
• Gyártói szín: Kék
• Hálózati feszültség (max.): 400 V
• Hálózati feszültség (min.): 230 V
• Kalibrálás: hitelesítve
• Kijelző (digitális/mechanikus/analóg): digitális
• MID konform: Igen
• Méret, hossz: 58 mm
• Méret, magasság: 58 mm
• Méret, szélesség: 70 mm
• Mérő funkció: Hatásos teljesítmény
• Pontossági osztály: B
• Számlálótípus: Adó-vevő készülékek
• Terhelési áram: 80 A
• Áram (max.): 80 A
• Áram (min.): 10 A
• Üzemi feszültség: 230 V400 V
