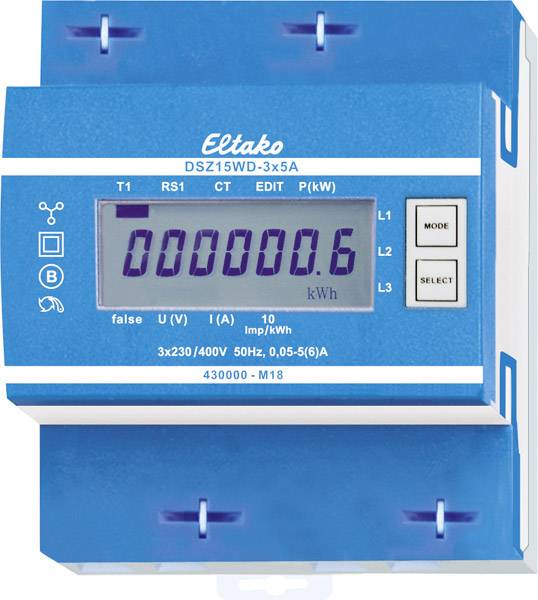

Eltako DSZ15WD-3x5A MID Háromfázisú fogyasztásmérő átalakító csatlakozóval digitális 5 A MID konform: Igen 1 db

Háromfázisú átalakító, MID kalibrálva

Csak a hitelesített mérők használhatók a villamosenergia-számlázáshoz, a német ellenőrzési törvény 25. §-ának megfelelően. A mulasztás a 19. § szerinti közigazgatási bűncselekmény. Háromfázisú konverter állítható átalakítóval és MID-vel. Maximális áram 3x5A, készenléti veszteség csak 0,5 watt per út. Moduláris eszköz a DIN-EN 60715 TH35 szerelősínre történő felszereléshez. 4 modul = 70 mm széles, 58 mm mély. B pontossági osztály (1%). S0 interfésszel. Ez a háromfázisú mérő az aktív energiát az átalakítón átáramló áramok alapján méri. Az útvonalonkénti legfeljebb 0,5 watt aktív teljesítmény saját fogyasztását nem mérik, és nem jelenítik meg. 1, 2 vagy 3 konverter csatlakoztatható legfeljebb 5A szekunder árammal. A kezdő áram 10m A. Az N kapcsolatnak jelen kell lennie. A 7 szegmenses LC kijelző két héten belül kétszer olvasható, még tápegység nélkül is. Az energiafogyasztást egy oszlop jelzi, amely a kijelzőn k Wh-on tízszer villog. A kijelző jobb oldalán található a MODE és a SELECT gombok, amelyek a kezelési útmutatónak megfelelően gördítik a menüt. Először bekapcsol a háttérvilágítás. Ezután meg lehet jeleníteni az összes aktív energiát, a visszaállítható memória aktív energiáját, valamint a külső vezetőnkénti teljesítmény, feszültség és áram pillanatnyi értékeit. A konverter aránya is beállítható. Gyárilag 5: 5-re állítják, és egy JUMPER jelöléssel ellátott csatlakozókapcsok felett egy híddal rögzítik. Az átalakító arányát a telepített átalakítóhoz hozzáigazítják a híd leszerelésével és az üzemeltetési utasításoknak megfelelő beállításával. Ezután ismét bezárják a híddal. Az átalakító arányai 5: 5, 50: 5, 100: 5, 150: 5, 200: 5, 250: 5, 300: 5, 400: 5, 500: 5, 600: 5, 750: 5, 1000: 5, 1250: 5 és 1500: 5. Hibaüzenet (hamis): Ha hiányzik a külső vezető vagy ha az aktuális irány nem megfelelő ,? hamis? és a megfelelő külső vezető megjelenik a kijelzőn. Figyelem! Válassza le a mérő feszültség útvonalait, mielőtt az áramváltókon dolgozna.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Beépítési szélesség: 70
• Frekvencia: 50 Hz
• Gyártói szín: Kék
• Hálózati feszültség (max.): 400 V
• Hálózati feszültség (min.): 230 V
• Kalibrálás: hitelesítve
• Kijelző (digitális/mechanikus/analóg): digitális
• MID konform: Igen
• Méret, hossz: 58 mm
• Méret, magasság: 58 mm
• Méret, szélesség: 70 mm
• Mérő funkció: Hatásos teljesítmény
• Pontossági osztály: B
• Saját fogyasztás: 0.5 W
• Terhelési áram: 5 A
• Áram (max.): 6 A
• Üzemi feszültség: 230V400 V
