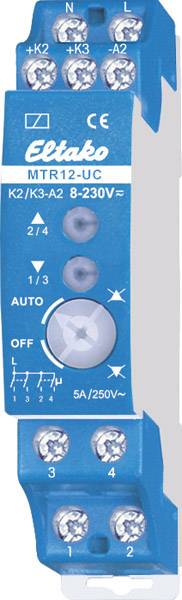

Eltako 22400601 Redőnyvezérlő

A motor leválasztó relé UC, 2 + 2 az érintkezőket nem feszültségmentes 5A / 250V AC

Motor leválasztó relé. Készenléti veszteség csak 0,5 watt. 1 osztályos egység. Az árnyékoló elemek csőmotorjait és a redőnyöket semmilyen körülmények között nem szabad közvetlenül párhuzamosan csatlakoztatni, mivel ellenkező esetben a végálláskapcsolók fordított feszültségeket okozhatnak, és végül a motorokat megsemmisítik. Egy EGS12Z-UC elegendő egy motorhoz, és ha a vezérlőfeszültség és a motor feszültsége 230 V. Ha azonban egynél több motort kell EGS12Z-UC-vel vezérelni, vagy ha a vezérlőfeszültség nem azonos, akkor két motorhoz MTR12-UC-t kell csatlakoztatni. Az MTR12-UC párhuzamosan működtethető, de a vezérlő EGS12Z-UC K2 / K3 szabad érintkezőkimeneteire van szükség. Ezeket az MTR12-UC K2 / K3 kapcsaihoz kell csatlakoztatni. 1/2 = 1. motor, 3/4 = 2. motor. A Fel és Le funkciók forgókapcsolóval zárolhatók és teljesen kikapcsolhatók. Ez a zár csak a max. 2 csatlakoztatott motor. Ez azt jelenti, hogy az egyes árnyékoló elemek vagy redőnyök teljesen vagy részben kizárhatók az általános vezérlőrendszer automatikus funkciójából.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Névleges feszültség: 250 V
