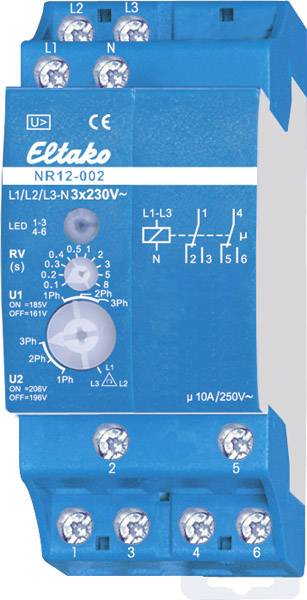

Eltako NR12-002-3X230V Hálózatfelügyelet Relé kimenetek száma: 2

Hálózati ellenőrző relé 3x230V. 2 PDT, lebegő 10A / 250V AC

Hálózati felügyeleti relé forgó terepi figyeléssel. Készenléti veszteség csak 0,8 W. Moduláris eszköz a DIN sínre történő felszereléshez (2 LE). Az 1–3 külső vezető és a semleges vezető közötti 230 V AC feszültség ellenőrzésére, valamint a forgó mező (óramutató járásával megegyező irányú) figyelésére a 2Ph és 3Ph forgókapcsoló helyzetében. Az L1 / L2 / L3 helyzetben csak a forgómezőt figyelik, a hálózati feszültségtől függetlenül. Ha az L1 meghibásodik, a relé azonnal visszaesik, tartalék késleltetés nélkül. Az előlap alsó forgókapcsolója két behúzási vagy visszatérő feszültség beállítására és a megfigyelt külső vezetők számának megadására használható. U1: 161 V fordított feszültség és 185 V behúzási feszültség. U2: 196 V kioldó feszültség és 206 V behúzási feszültség VDE 0100, 718 rész (korábban: VDE 0108, 1. rész). LED-es kijelző a megfelelő feszültséghez. Ha a polaritás nem megfelelő, vagy hiányzik a külső vezető, a LED gyorsan villog. Engedje el az RV késleltetését a felső forgókapcsolóval 0,1 és 8 másodperc között állítva. Amíg a RV idő fut, a LED lassan villog. Meghúzási késés 0.5s.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Csatlakozó (érzékelők): Csavaros csatlakozó
• Max. kapcsolási áram: 10 A
• Max. üzemi feszültség: 250 V
• Méret, magasság: 58 mm
• Méret, mélység: 58 mm
• Méret, szélesség: 36 mm
• Érintkező típus: 2 váltó
• Üzemi feszültség: 230 V
