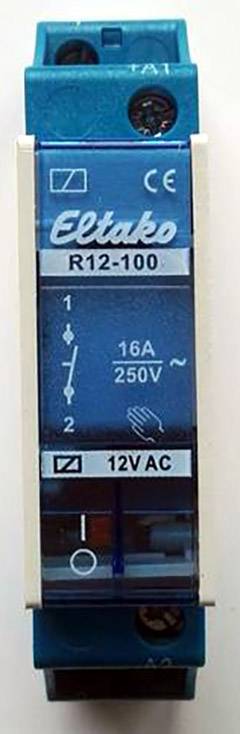

Eltako R12-100-12V Kapcsoló relé Névleges feszültség: 12 V Max. kapcsolási áram: 8 A 1 záró 1 db

Eltako R12-100-12V - Kapcsolórelé - 1 NEM érintkező 12V AC

Moduláris készülék

Felszerelés a DIN-EN 60715 TH35 szerelősínre

Kézi működtetésű

Ezek moduláris eszközök, amelyek a DIN-EN 60715 TH35 DIN sínre szerelhetők. Ezenkívül rendelkezik egy kézi felülbírálással és egy eltolási helyzetjelzővel is, egy 18 mm széles és 55 mm mély elválasztóegységgel. A működési ciklus 100%, a vezérlőteljesítmény-követelmény 1,9 W. A készüléken a következő érintkezők vannak: 1 NEM érintkező, 2 NEM érintkező, 1 NEM érintkező és 1 NC érintkező, 2 NC érintkező (zárt áramkörrel rendelkező relé, csak 230 V). Ahol az érintkező távolsága 3 mm, és a teszt feszültsége az érintkezőtől az érintkezőig 2000 V, a vezérlő terminál és az érintkező között pedig 4000 V.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Kapcsoló pozíciókijelzővel · 1 fokozatos egység = 18 mm széles, 55 mm mély · Üzemi ciklus
• 100% · Vezérlő teljesítményszükséglet
• 1,9 W · Érintkezők
• 1 NEM érintkező, 2 NEM érintkező, 1 NEM érintkező és
• 1 NC érintkező, 2 NC érintkező (zárt áramkörrel rendelkező relé, csak
• 230 V) · Érintkező távolság: 3mm · Ellenőrizze a feszültség érintkezőt / érintkezőt
• 2000V és a tesztfeszültség-vezérlő csatlakozásokat / érintkezőt
• 4000V · Az összeköttetéssel kompatibilis
• ER12DX-UC, ER12-200-UC és
• ER12-110-UC kapcsolórelék szintén használhatók · Az
• UC univerzális vezérlőfeszültség a
• 8-253 V AC 50-60 Hz és
• 10-230 V DC feszültségtartományra terjed ki

Műszaki adatok

• Hőmérséklet (max.): 50 °C
• Hőmérséklet (min.): -5 °C
• Max. kapcsolási áram: 8 A
• Megszólalási feszültség (max.): 12 V/AC
• Megszólalási feszültség (min.): 12 V/AC
• Méret, magasság: 55 mm
• Méret, szélesség: 18 mm
• Névleges feszültség: 12 V
• Védelmi típus: IP20, IP50
• Érintkező típus: 1 záró
• Érintkezőanyag: AgSnO2
