Chauvin Arnoux PEL 113 Set hálózat analizáló készülék 3 fázisú lakatfogóval, adatgyűjtő funkcióval, Energiamérések, Terhelés analízis, Online mérések

Chauvin Arnoux

PEL 113

Hálózat analizáló készülék

3 fázisú

lakatfogóval,adatgyűjtő funkcióval,#####Energiemessungen,#####Lastanalysen,#####Onlinemessungen

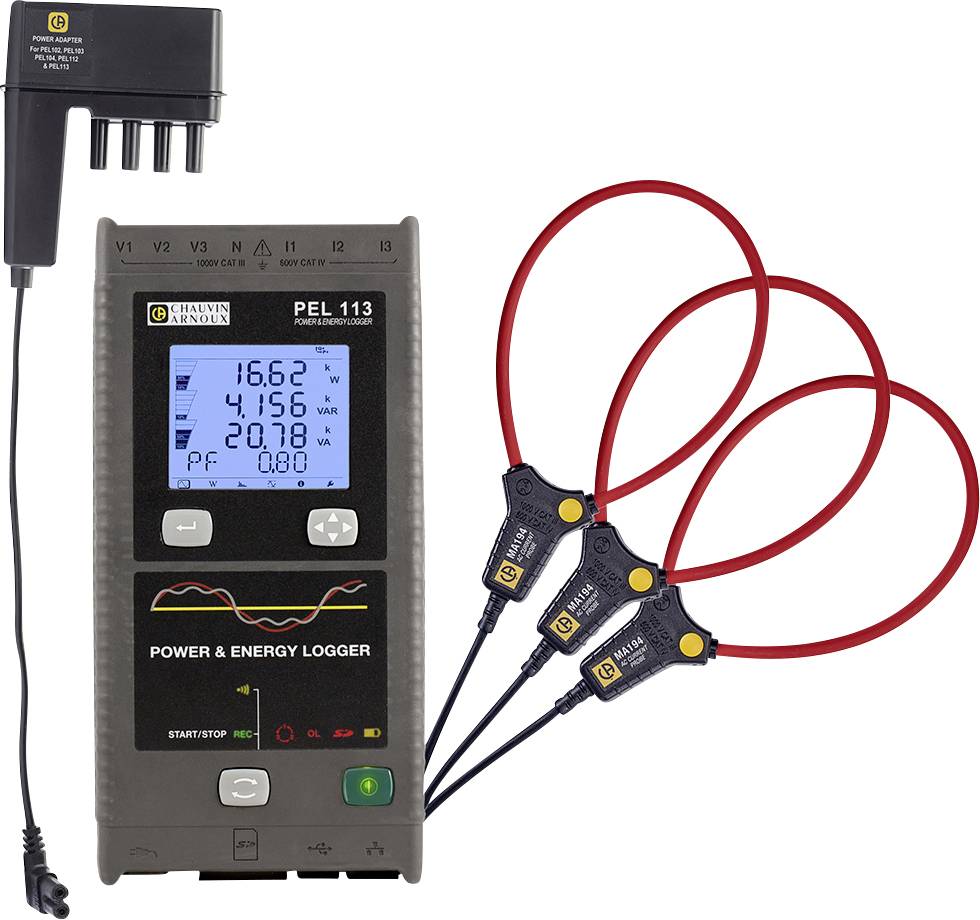

PEL 113 teljesítmény- és energiarögzítő MA194-350 és hálózati adapterrel

Felvevő az energiafogyasztás rögzítéséhez és elemzéséhez az energiahatékonyság optimalizálása érdekében

Rögzítse a háromfázisú áramfogyasztást minden típusú elektromos berendezésnél akár több hónapig

Rögzítsen minden elektromos paramétert (áramok, feszültségek stb.), valamint a harmonikusokat a tápellátás megszakítása nélkül

A készlet 3 rugalmas áramváltóval, 100 mm-es hurokátmérővel és PEL hálózati adapterrel a túlfeszültség elleni védelemhez és a mérőeszköz táplálásához a feszültségmérő bemeneteken keresztül

Ingyenes PEL Transfer szoftver a készülék konfigurálásához és az energiaadatok feldolgozásához energia leállással (veszteségekkel)

Sokoldalú kommunikációs lehetőségek: Ethernet, USB, WLAN, IRD szerver

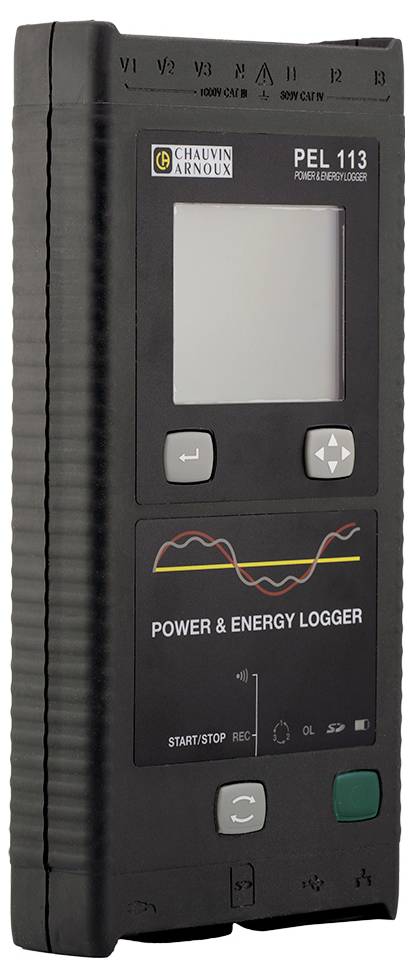

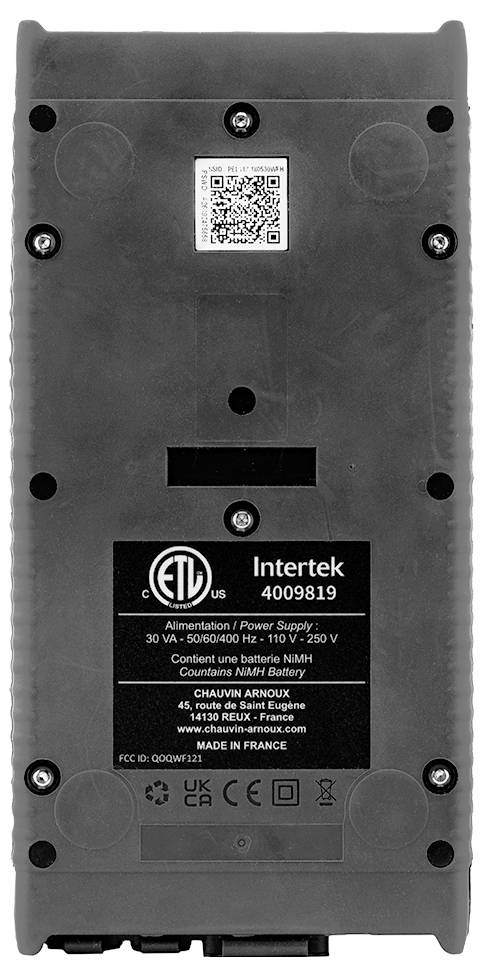

Kompakt, vékony ház mágneses hátlappal a praktikus beépítéshez a kapcsolószekrénybe

A PEL 113 méri és tárolja az összes teljesítményt és energiát. Bárhol használható, ahol van energia:

• Áramfejlesztők: megújuló energiák, hőerőművek...
• Iparág: fémipar, üveggyártás, élelmiszeripar.
• Lakó- és szolgáltató épületek...
• Infrastruktúra és közlekedés
• Adatközpontok...

Felhasználási területek

• Energetikai auditok
• Elektromos diagnosztika
• Ipari karbantartás

Egyszerű és bevált ergonómia

• kompakt és mágneses házzal
• 3 feszültség és 3 áram bemenet

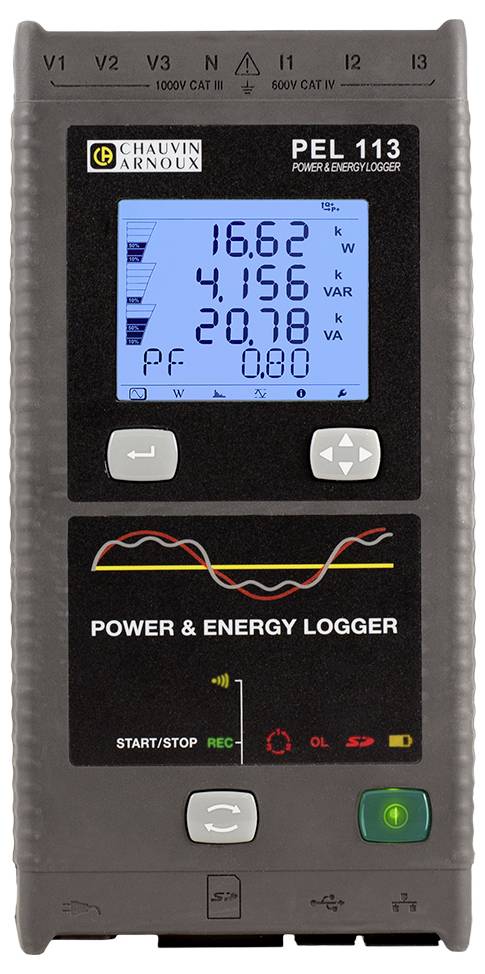

• Négyszeres digitális kijelző világítással
• Önellátás a teljes fázisban

RMS és DC mérések

• AC és/vagy DC feszültség 1000 V-ig
• Akár 10 kA AC, 5 kA DC áramok (áramváltótól függően)
• Aktív, meddő és látszólagos teljesítmény
• Aktív, reaktív és látszólagos energia
• Alap- és szimmetrikus, valamint az aszimmetriák aktív hatványai
• A motor mérései és jellemzői (Android alkalmazáson keresztül)

között

• Energiaveszteségek lebontása
• Fázisparaméterek: cos φ, tan Φ, PF teljesítménytényező
• Csúcstényező
• THD kiszámítása áramokra és feszültségekre
• DC, 50 Hz, 60 Hz és 400 Hz mérések (szállítás...)

PEL Transfer szoftver

A PEL Transfer szoftver a következő lehetőségeket kínálja:

• A PEL konfigurálása
• A felvétel megkezdése előtt ellenőrizze a csatlakozásokat
• Töltse le a PEL-ben tárolt méréseket
• A különböző mérési és elemzési eredmények megjelenítése

További előny: A PEL Transfer az Ön áramfogyasztásának értékét euróra váltja át (8 tarifazóna).

Kommunikáció hálózatokban

A PEL 110 többféle sebességváltóval rendelkezik:

• USB, a legegyszerűbb megoldás helyszíni használatra.
• Ethernet RJ45 vagy Wi-Fi (szerver): Csatlakoztassa PEL 11x készülékét a szerverhez, hogy a hálózat bármely állomásáról kommunikáljon a PEL Transfer Software segítségével.
• Wi-Fi (hozzáférési pont):
• Hozzon létre közvetlen kapcsolatot a PEL 11x és a számítógépe között.
• Az Access Point (AP) mód legfeljebb 5 klienst támogat.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Csatlakozók (építőelemek): USB,#####WiFi,WLAN,Ethernet
• Hálózat analizáló jellemzők: lakatfogóval,adatgyűjtő funkcióval,#####Energiemessungen,#####Lastanalysen,#####Onlinemessungen
• Kalibrált: Gyári standard (tanúsítvány nélkül)
• Méret, hossz: 125 mm
• Méret, magasság: 256 mm
• Méret, szélesség: 37 mm
• Mérési kategória: CAT III 1000 V,CAT IV 600 V
• Mérésmód: 3 fázisú
• Súly: 950 g
• További műszaki adatok: Általános információkKijelző: Négyszeres digitális kijelzővelRendszerek típusa: Egyfázisú, kétfázisú, háromfázisú nullával vagy anélkül és egyéb speciális rendszertípusokCsatornák száma: 3 bemenet a feszültséghez, 3 bemenet az áramhoz (számított nulla áram)MérésekHálózati frekvencia: DC, 50 Hz, 60 Hz és 400 HzFeszültség (mérési tartományok): 10,00 - 1000 Vac / 100,00 - 1000 VDCÁram (az áramváltótól függően) 5 mAac - 10 kAac / 50 mAdc - 5 kAdcSzámított értékekÁtalakító áttételek: 650 000 V-ig / 25 000 A-igTeljesítmény: 10 W - 10 GW / 10 V - 10 Mvar / 10 VA - 10 GVAEnergia: akár 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)Fázishelyzet: cos φ, tan Φ, PFHarmonikusok: THDTovábbi funkciókFázissorrend: IgenMin/Max: IgenRiasztás: IgenRögzítés a ház mágneses hátoldalán keresztülAdatrögzítésAdatgyűjtési intervallum / összesítés: 5 mérés/s / 1 perctől 60 percigTárhely: SD kártya, 8 GB (SD-HC kártya 32 GB-ig)Üzemi hőmérsékleti tartomány: 0 °C … +50 °C

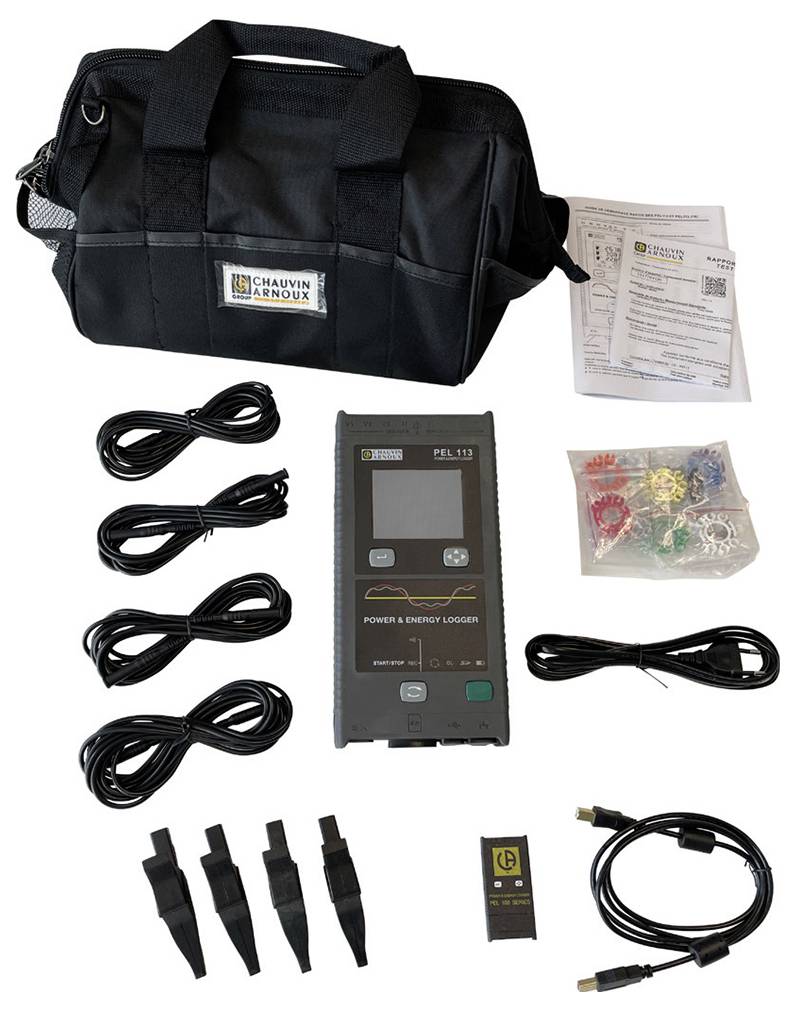

Szállítás tartalma

• 1 db hordtáska,3 db
• MA194-350 MiniFLEX áramváltó,1 db
• PEL hálózati adapter,4 db feszültségmérő vezeték,4 aligátor klip,1 készlet jelölő alkatrész,1 db
• SD kártya,1 db
• SD/USB adapter,1 db
• USB kábel,1 db tápkábel,1 PC-szoftver (PEL Transfer) és használati útmutató letölthető a webhelyről,Használati útmutató
