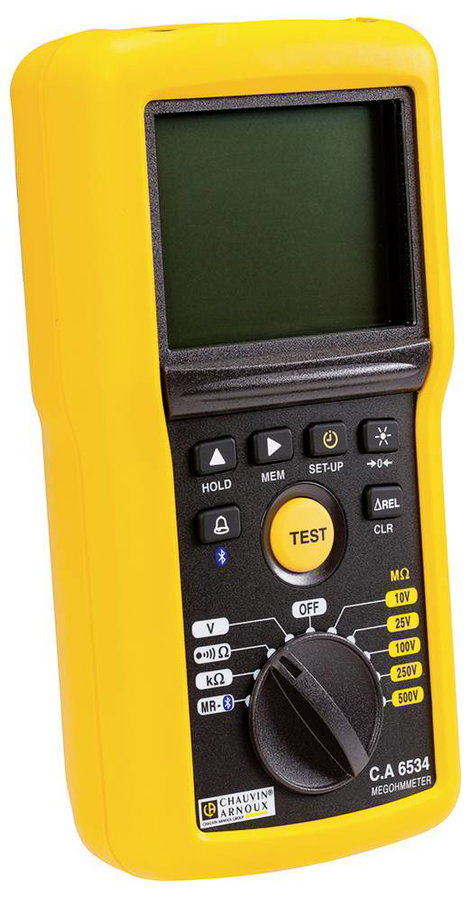

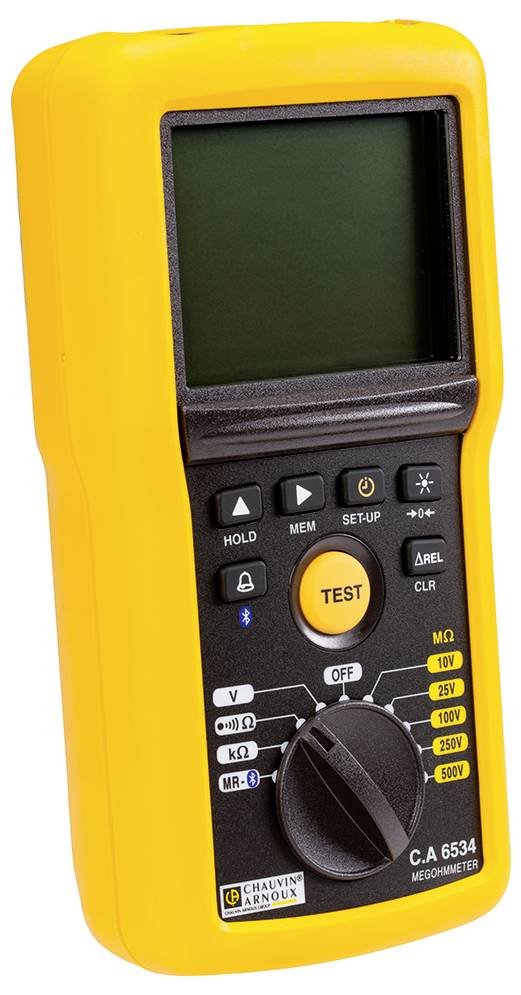

Chauvin Arnoux C.A 6534 Szigetelésmérő műszer 10 V, 25 V, 100 V, 250 V, 500 V 50 GΩ

Chauvin Arnoux C.A 6534 Szigetelésmérő műszer 10 V,25 V,100 V,250 V,500 V 50 GΩ

CA 6534 szigetelésvizsgáló

Digitális szigetelés- és folytonosságvizsgáló szigetelési ellenállás mérésére 50 GΩ-ig

5 tesztfeszültség (10 V / 25 V / 100 V / 250 V / 500 V) elektronikában való használatra

Elektronikai ESD-tesztek 10 V és 100 V feszültséggel

Padlóburkolatok és beépített padlók ellenállásának mérése megfelelő szondákkal (opcionális)

Standard folytonosságvizsgálat 200 vagy 20 mA-rel, mérővezeték-kompenzációval a pontosság növelése érdekében

Memória 1300 mért értékhez + Bluetooth interfész és szoftver az adatátvitelhez és elemzéshez: Hasonlítsa össze az eredményeket a korábban mentett mérésekkel

Multiméter funkciók: Feszültség (TRMS és DC), Ellenállás

Ergonómia:

Kompakt és könnyű kialakításuknak köszönhetően a CA 652x és CA 653x szigetelésvizsgálók könnyen használhatók és magas szintű kezelési kényelmet biztosítanak a felhasználónak:

• A ház megfelel a 600V CAT IV mérési kategóriának, és IP54 / IK04 védettséggel rendelkezik. Kényelmesen illeszkedik a kézbe, optimális biztonságot nyújt, a TESZT gomb pedig könnyen kezelhető, még szigetelt védőkesztyűvel is.
• A készülék könnyen rögzíthető acélfelületekre a mágneses összecsukható tartó segítségével, így a felhasználó mindkét keze szabad a méréshez, és könnyen leolvashatja az eredményt.

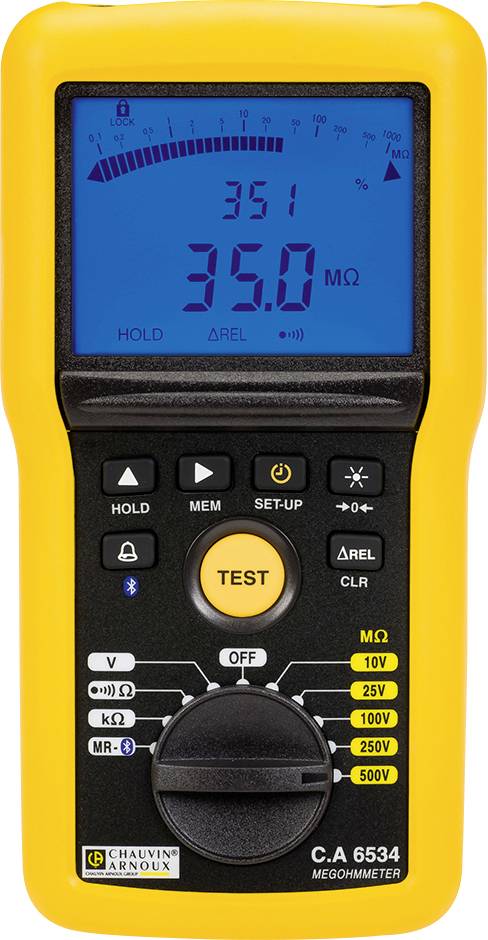

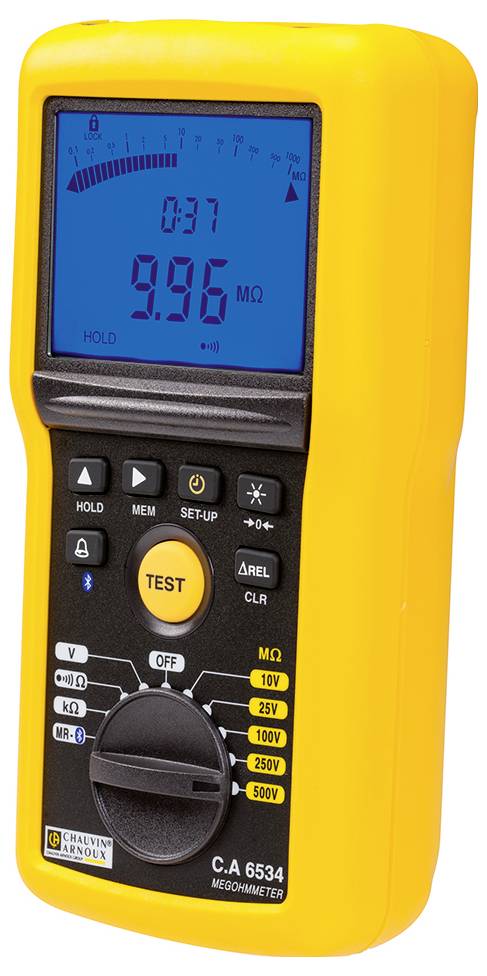

• A nagyméretű, megvilágított dupla digitális kijelző és a logaritmikus oszlopdiagram nemcsak a mért értéket mutatja a felhasználónak, hanem a tényleges tesztfeszültséget, a tesztáramot és a teszt időtartamának időzítőjét is egy másodlagos kijelzőn.
• A távirányító szonda lámpával van ellátva a mérési pont megvilágításához, így lehetővé teszi a sötét környezetben történő munkát.

Szigetelési vizsgálat:

Az új sorozat széles, 10 V-tól 1 kV-ig terjedő szigetelésvizsgálati feszültségtartományt kínál. A szigetelési ellenállás mérési tartománya 200 GΩ-ig terjed, így meghaladja az IEC 61557 szabvány előírásait, amely mindössze 2 GΩ-ot ír elő.

A manuális tesztelés mellett más tesztelési eljárásokat is biztosítanak, mint például a zárolt tesztelés (Lock) vagy a megadott tesztidőtartammal történő tesztelés (Timer), valamint a PI és DAR értékek meghatározása a szigetelés minőségének értékeléséhez.

Folytonosságvizsgálat:

A folytonosságvizsgálatot az IEC 61557 szabvány szerint végzik 200 mA-es vizsgálóárammal, de egyes modelleknél csak 20 mA-es árammal is elvégezhető, ami azt jelenti, hogy az elemek gyakori használat mellett is tovább bírják. A folytonosságvizsgálat aktív védőáramkörrel rendelkezik, amely érzékeli a meglévő feszültségeket és kikapcsolja a funkciót, így nincs szükség biztosítékokra.

Testreszabható méretek:

A CA 652X és CA 653x sorozat legtöbb modelljénél a felhasználó két fix, előre beállított riasztási küszöbérték és egy állítható riasztási küszöbérték közül választhat tesztenként.

A praktikus ΔREL funkcióval a felhasználó megjelenítheti az eltérést egy korábban mentett referenciaértéktől. A különbség numerikus értékként és a referenciaérték százalékában is megjelenik.

További funkciók:

A készülékek digitális multiméterként is működnek, akár 700 V feszültséget, 800 Hz frekvenciát, 999 kΩ ellenállást és 10 µF kapacitást mérve.

Kényelmes értékelés:

A mérési eredmények kiértékelését a készülékben található 300 memóriahely segíti a Bluetooth® hálózatkezeléssel rendelkező modellek 1300 memóriahellyel rendelkeznek. A Megohmmeter Transfer (MEG) szoftver minden hálózatba kapcsolható modellhez alapfelszereltségként tartozik, és lehetővé teszi a teszt elindítását a számítógépről, a mérési eredmények valós idejű grafikus megjelenítését és az adatok számítógépre átvitelét. Az eredmények ezután a teszt típusától függően megjeleníthetők ott.

A DataView® kiértékelő szoftverrel (opcionális) egyedi tesztjelentések készíthetők, megadva a teszt helyszínét és a kezelőt.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Csatlakozók: Bluetooth® 2.0
• Feszültség mérési tartomány (max.): 399.9 V
• Feszültség mérési tartomány (min.): 0.3 V
• Kalibrált: Gyári standard (tanúsítvány nélkül)
• Kijelző típus: digitális (LCD)
• Méret, hossz: 60 mm
• Méret, magasság: 108 mm
• Méret, szélesség: 211 mm
• Mérési kategória: CAT IV 600 V
• Mérési tartomány (ellenállás): 0 - 3999 Ω
• Mérő funkció: Szigetelő ellenállás,Átmeneti ellenállás,Feszültség DC,Ellenállás
• Szigetelési feszültség (max.): 50 GΩ
• Súly: 850 g
• Vizsgálati feszültség: 10 V,25 V,100 V,250 V,500 V
• Védelmi típus: IP54
• Átmenetvizsgálat: 0 - 100 Ω

Szállítás tartalma

• 1 hordtáska a kéz nélküli használathoz,2 db biztonsági mérőzsinór (1,5 m hosszú),egyenes/szögletes dugók,piros/fekete,1 piros krokodilcsipesz,1 fekete mérőhegy,6 db
• LR6 vagy
• AA elem,1 db többnyelvű használati útmutató
• CD-n,1 db rövid használati útmutató,1 többnyelvű biztonsági adatlap,1 CD a
• Megohmmeter
• Transfer szoftverrel,2 krokodilcsipesz (piros/fekete)
