CALLIOPE CALLIOPE-BOARD03.0 Panel CALLIOPE 3.0 mini Icon

Calliope 3.0 mini ikon

Könnyű elkezdeni minden előzetes tudás nélkül

A kódolás mindenki számára szórakoztató

A flash memória akár 25 különböző program párhuzamos tárolását teszi lehetővé

25 új indító, amely lehetőséget kínál az offline használatra

A Calliope mini egy mikrovezérlő, amelyet oktatási segédeszközként használnak a harmadik osztálytól kezdődő gyermekek iskolai oktatásában, általában felnőtt felügyelete mellett.

A Calliope mini bemutatja, hogy mindenki tud programozni – és mindezt élvezni is tudja. Az indulás egyszerű, így a gyerekek, tanárok és szülők előzetes ismeretek nélkül is elkezdhetik. Az első önprogramozó pislogótól az önvezető robotokon át a vezeték nélkül kommunikáló Calliope mini rajokig: mindössze néhány kattintással megtervezheti saját programjait a csatlakoztatott számítógép mikroprocesszorához, életre keltve a Calliope minit.

A 25 piros és egy RGB LED, valamint a két programozható gomb mellett a panel tartalmaz egy kombinált helyzetérzékelőt mozgásérzékelővel és iránytűvel, valamint egy rádiómodult, amellyel a Calliope mini kommunikálni tud más Calliope minikkel. A tábla laptopon vagy számítógépen programozható ingyenes szerkesztőkkel, például a Fraunhofer Társaság Open Roberta Lab programjával. Az alkalmazáson keresztül vezeték nélkül is továbbíthatók saját készítésű programok. A panel öt előre telepített indítóprogrammal – és további 25-tel a flash memórián – érkezik, amelyek működését egy kis mellékelt füzet és a calliope.cc/start weboldal ismerteti. Tartalmaz továbbá kiváló minőségű elemekkel ellátott elemtartókat és egy USB-kábelt a számítógéphez való csatlakoztatáshoz.

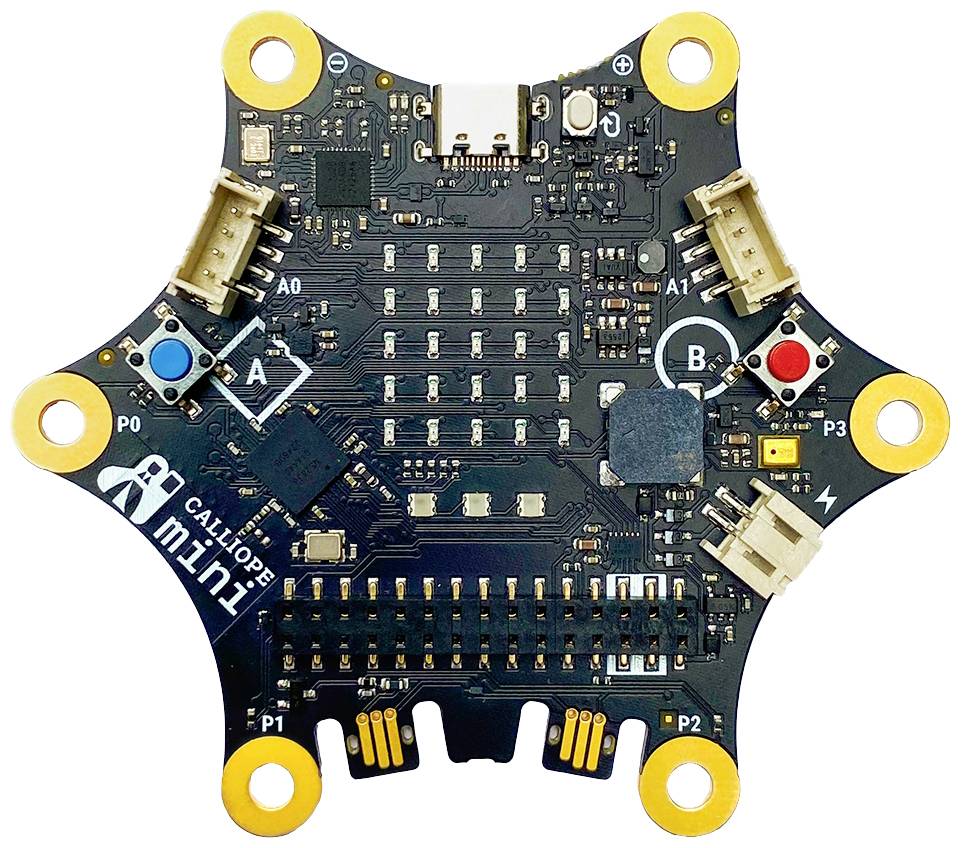

Calliope mini V3

A továbbfejlesztett processzorarchitektúra mellett a Calliope mini V3 további és továbbfejlesztett csatlakozási lehetőségekkel is rendelkezik. Van egy USB-C® csatlakozó, és a tűs csatlakozó közvetlenül jumperkábelekkel vagy bővítőkártyákkal is használható. A Jacdac egy további, fordított polaritás ellen védett csatlakozóval rendelkezik. Ez azt jelenti, hogy az aktuátorok és érzékelők sorba köthetők, és közvetlenül kommunikálhatnak egy csatlakoztatott számítógéppel, például WebUSB-n keresztül.

5x5 LED mátrix

A piros lámpákat úgynevezett LED-eknek (fénykibocsátó diódáknak) nevezik. 5x5-ös LED-mátrixot alkotnak, és egyenként vezérelhetők.

RGB LED

A LED-mátrix alatt található RGB LED számtalan szín megjelenítését teszi lehetővé, vörös, zöld és kék keverékéből. A Calliope mini V3 három RGB LED-del rendelkezik.

Hangszóró

A beépített hangszóróval hangeffektusokat és zenét játszhatsz le, vagy egyszerűen csak sípolhatsz – bármit is igényel a projekted.

Gombok/billentyűk

A LED-mátrixtól balra és jobbra található A és B gombokkal adhatja meg a beviteli adatokat. Amikor megnyom egy gombot, egy áramkör bezárul. A tábla képes érzékelni, hogy csak az egyik vagy mindkét gombot megnyomják-e.

Érintőcsapok

A Calliope mini P0, P1 és P2 feliratú csatlakozóihoz hőmérséklet-érzékelőket vagy páratartalom-mérőket csatlakoztathat. Érintésérzékenyek is, mint például az érintőképernyők esetében.

A &quot +&quot és &quot -&quot jelű sarkokat használhatod akkumulátor csatlakoztatására a csatlakozók segítségével, vagy áramkimenetre, hogy a LED folyamatosan világítson.

logó

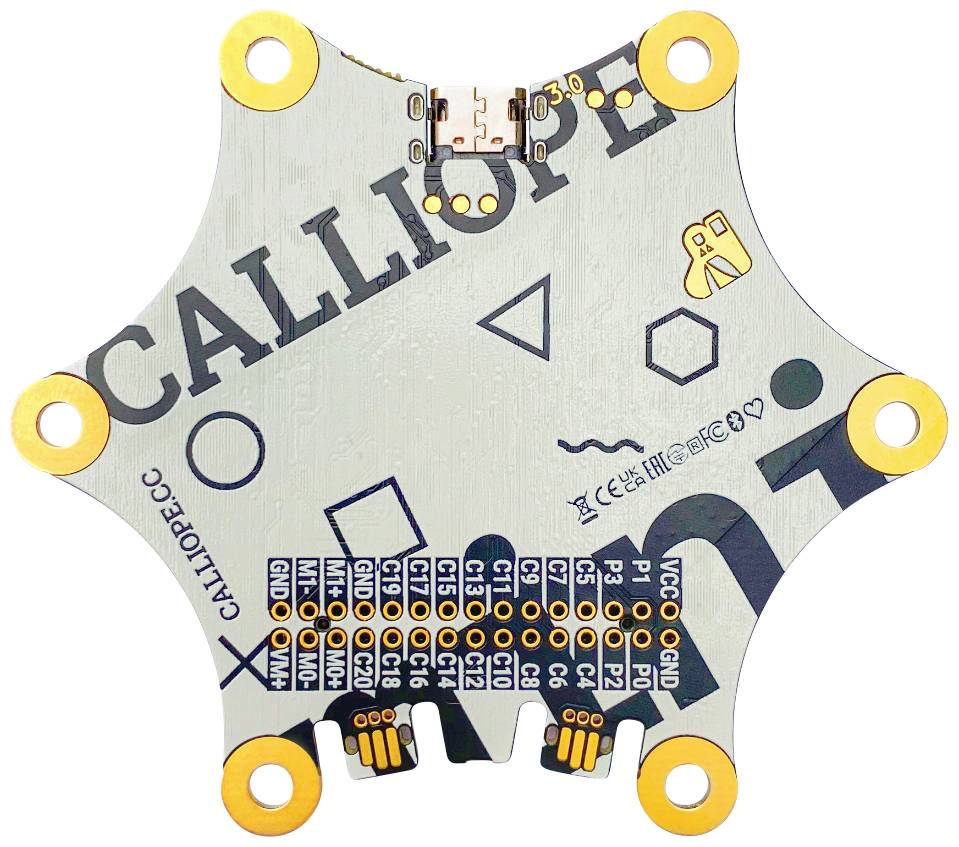

A Calliope mini V3 hátulján egy további érintőgomb található, amely a Calliope logó formáját tükrözi.

helyzetérzékelő

Az A gomb melletti kombinált alkatrész egy iránytűt, egy mozgásérzékelőt és egy gyorsulásérzékelőt tartalmaz. Ez lehetővé teszi a Calliope mini számára, hogy megmérje például, hogy milyen irányba és milyen sebességgel mozog.

Iránytű

Az A gomb alatti kombinált alkatrész egy iránytűt, egy mozgásérzékelőt és egy gyorsulásérzékelőt tartalmaz. Segítségükkel a Calliope mini képes érzékelni, hogy milyen irányba és milyen sebességgel mozog.

Fényérzékelő

A fényérzékelő a környezeti fényerőt néhány piros LED segítségével méri.

hőmérsékletérzékelő

A hőmérséklet-érzékelő mérheti a környezeti hőmérsékletet, de mivel a processzorhoz van csatlakoztatva, a hőmérséklet nem teljesen pontos.

Mikrofon

A mikrofon érzékelőként működhet a környezet hangerejének mérésére. A Calliope mini V3 mikrofonja mostantól beszédet és hangokat is képes rögzíteni.

Rádió

Vezeték nélkül küldhet jeleket egyik Calliope miniről a másikra, és így továbbíthatja az üzeneteket.

Bluetooth

Nem akar kábelekkel bajlódni, vagy a számítógéptől távol szeretne dolgozni a Calliope mini készülékével? Semmi gond: A táblát Bluetooth-on keresztül okostelefonhoz vagy táblagéphez csatlakoztathatja, és adatokat vihet át. De fordítva is működik - a Calliope mini bizonyos funkciókat képes elindítani az okostelefonodon, pontosan úgy, ahogyan beprogramoztad.

Grove

A két Grove csatlakozóhoz bővítőmodulok csatlakoztathatók, például a Calliope minivel fényt, távolságot vagy színt mérve. Csak csatlakoztasd, és már kezdheted is!

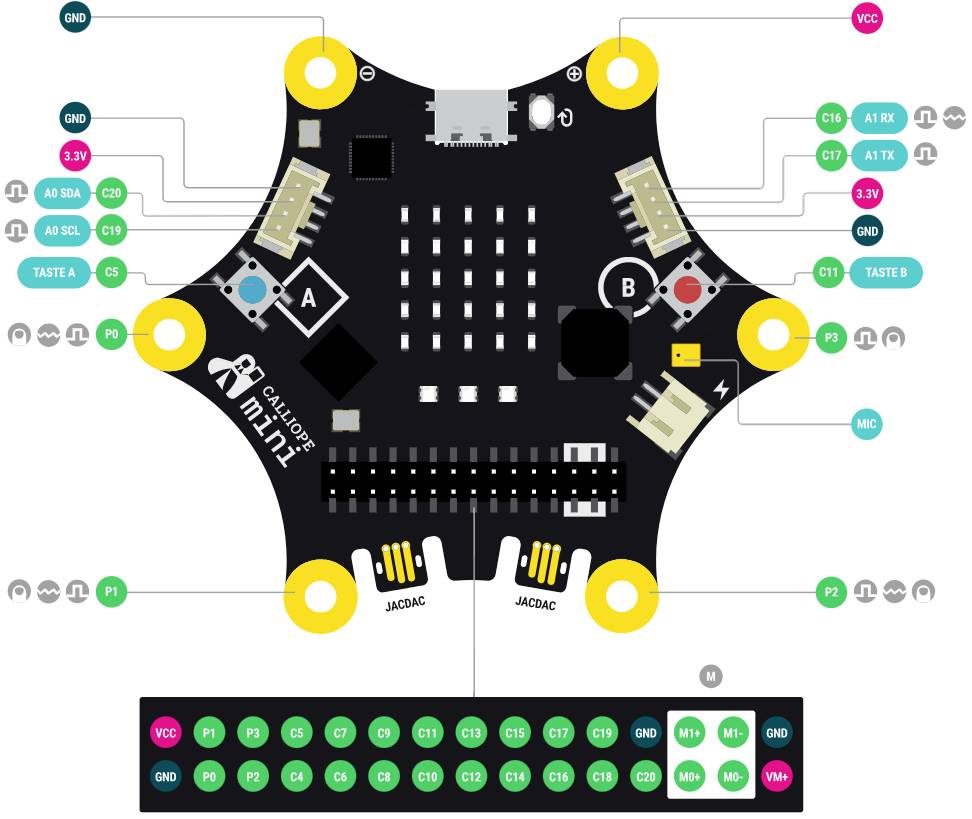

Érintkezősín / motorvezérlő

A Calliope mini V3 egy beépített csatlakozóval rendelkezik, amelyhez motorok és hosszabbítók könnyen csatlakoztathatók. Ez azt jelenti, hogy a Calliope mini gyorsan átalakítható robottá vagy önvezető autóvá.

JacDac

A Calliope mini V3 JacDac csatlakozói lehetővé teszik a modulok széles skálájának csatlakoztatását, és ami nagyszerű, hogy akár sorba is kötheted őket! Csatlakoztassa a hangjelzőt, a LED gyűrűket és a vezérlőt.

USB csatlakozó

A Calliope mini tetején található USB-port a legegyszerűbb módja a saját programok átvitelének. Csatlakoztasd a Calliope mini V3-at a számítógépedhez az USB-C® kábellel, és már indulhat is!

Akkumulátorcsatlakozás

2 db AAA elemre van szükséged. Csatlakoztassa az elemtartó kábelét az elemtartó aljzathoz. Most már mobil vagy!

Processzor

A bal alsó sarokban található processzor a Calliope mini összes funkcióját köti össze. Elegendő számítási teljesítményt biztosít minden elképzelhető ötlethez és projekthez – és még sok minden máshoz is!

Állapot LED

A Calliope mini V3 mellett a sárga állapotjelző LED mellett, amely adatátvitel közben villog, egy piros LED is található, amely jelzi, hogy a Calliope mini áram alatt van-e. Egy másik piros LED jelzi a mikrofon mellett, amikor a Calliope mini mikrofonja használatban van.

Reset gomb

A RESET gomb újraindítja az aktuális programot a Calliope mini készüléken. A Calliope mini V3 RESET gombjának háromszori megnyomásával a Calliope mini Bluetooth módba kapcsol – az azonosító minta megjelenik a LED-mátrixon.

A vaku

A Calliope mini V2 beépített flash memóriával is rendelkezik, amely 25 előre telepített programot tartalmaz.

A flash memória lehetővé teszi 25 egyedi program mentését a Calliope mini készüléken, és azok bármikori használatát. Itt megtudhatod, hogyan működik mindez.

CALLIOPE MINI KEZDŐ DOBOZ

A Calliope mini kezdődoboz szállítási terjedelme a Calliope miniből és a következő tartozékokból áll:

• Elemtartó elemekkel,
• USB-C® kábel (1 méter),
• Gyors üzembe helyezési útmutató,
• Gumiszalag (az elemtartó rekesz Calliope minihez rögzítéséhez),
• Matricák.

Méretek és súly

Méretek: átlósan 8,5 cm, magasságban 1,3 cm

Tömeg 16 g, csomagolással és tartozékokkal ~110 g

Csomagolás méretei: 10 x 10 x 2,7 (Sz x H x M cm-ben)

Ez a szöveg gépi fordítással készült.

Tartalom

• Nordic nRF52833 Bluetooth 5.4 SoC, Bluetooth Low Energy, Bluetooth mesh64 MHz-es Arm Cortex-M4 processzor, 512 KB flash memória, 128 KB RAM5x5 LED mátrix3x RGB LED (Neopixel)USB-C® (programozás és tápegység)Gyorsulásmérő
• magnetométerDC motormeghajtó (2 motor egymástól függetlenül vezérelhető)Piezo hangszóróMEMS mikrofon2 programozható nyomógomb4 banándugós csatlakozó2x15 dupla tűs csatlakozó (2,54 osztás)2x Grove csatlakozó (I2C + soros/analóg)2x JacDac csatlakozóÉrintőképernyős logó (hátul)Akkumulátorcsatlakozó (3,3 V)

Műszaki adatok

• Csatlakozók (építőelemek): SPI™,I²C

Szállítás tartalma

• Calliope mini
• 3.0,USB-C® kábel,Elemtartó
• 2 db
• AAA alkáli elemmel,Használati utasítás (német / angol),Gumi pánt,Matricák
