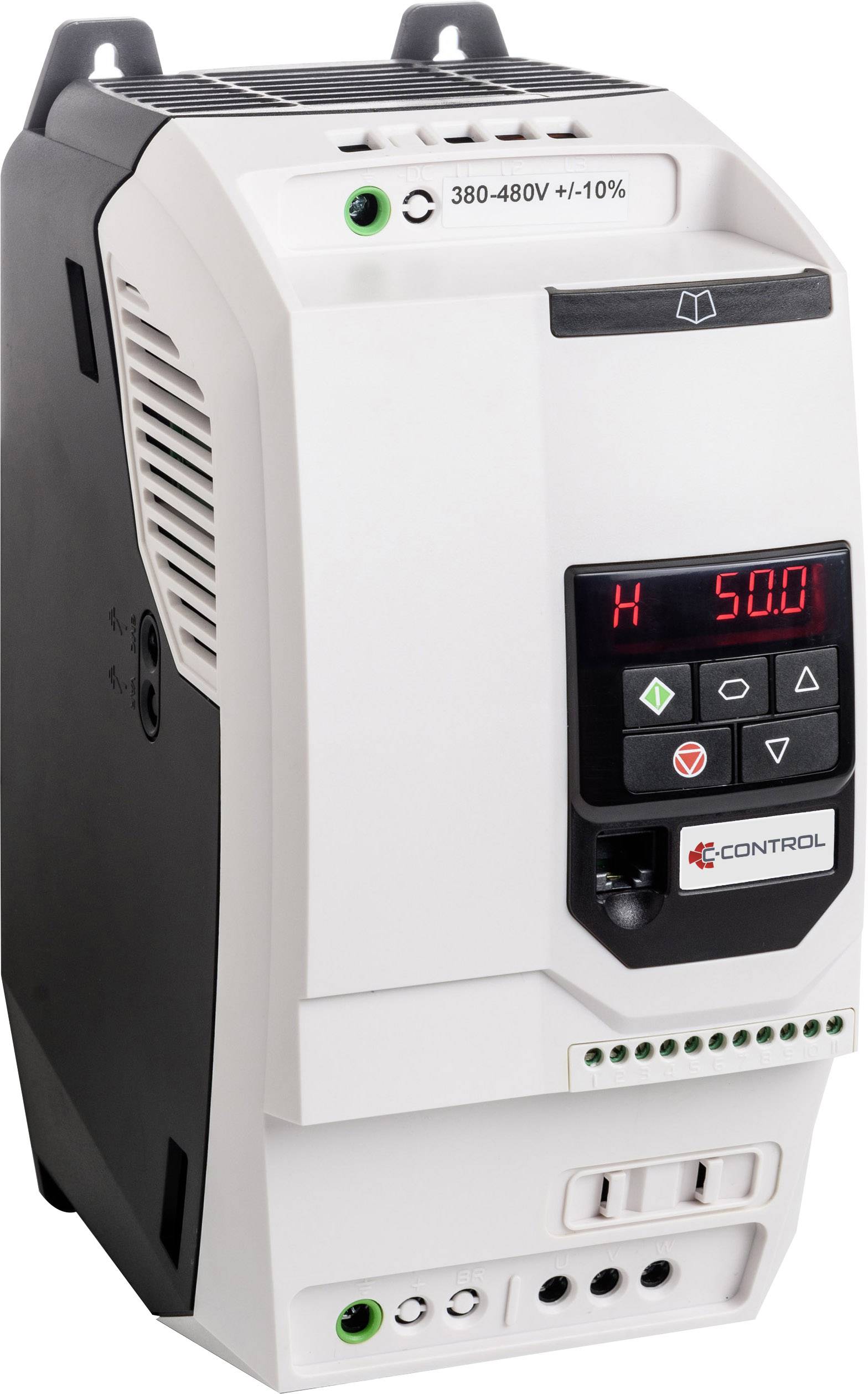

C-Control Frekvencia átalakító CDI-220-3C3 2.2 kW 3 fázisú 400 V

C-Control frekvenciaváltó C-Drive CDI-220-3C3- Háromfázisú bemenet / háromfázisú kimenet

A strukturált paraméterkészlet megkönnyíti a használatát

Integrált vonalszűrő

A motor védelme a motor PTC bemenetével

2,2 kW, 5,8 A, keret mérete 2

Jellemzők

• kicsi kialakítás
• egyszerű mechanikus és elektromos telepítés
• pontos és megbízható vezérlés az IE2, IE3 és IE4 motorokhoz
• Indukciós motorok, PM motorok, kefe nélküli DC motorok, szinkron relációs motorok
• 14 paraméter az alapbeállításokhoz
• pontos digitális vezérlés egy gombnyomással
• Alkalmazási makrók (ipari, szivattyú és ventilátoros működés)
• PTC-bemenet
• maximális forgómező frekvencia 500 Hz
• 2,2 kW-tól, integrált fékcsíptető
• Védettség: IP20
• Integrált hálózati szűrő
• soros kommunikáció a Modbus RTU-val és a CANopen-relFunkció: Vezérlés és alapjel specifikáció a sorkapcsokon, a vezérlőegységen és a buszrendszereken keresztül
• PWM-órajel frekvencia 4 - 32 kHz
• DC fékezés
• potenciálmentes vezérlő és jelző érintkezők
• 150% -os túlterhelés 60 másodpercig
• részletes hiba diagnosztizálás az "o" paraméterkészlettel
• integrált PI vezérlő
• U / f karakterisztikájú vezérlés
• Nyílt hurkú vektor sebességszabályozás
• Nyílt hurok fordulatszám-szabályozás szinkron motorokhoz
• BLDC vektor kontroll
• szinkron vonakodásElőnyben részesített alkalmazási területek: szivattyúk, csiszológépek, ventilátorok, textilgépek, famegmunkáló gépek, szállítószalagok, nyomdagépek, csomagológépek Ez a szöveg gépi fordítással készült

Jellemzők

• Gyors üzembe helyezés mindössze
• 14 alapvető paraméterrel · Előre konfigurált "Plug & Play" mód - csatlakozás, bekapcsolás, indulás · A paraméterek egyszerű visszaállítása a "gyári paraméterkészletre" · Menüben történő navigálás az önmagyarázó navigáció segítségével · Könnyű összeszerelés a felső sapka sínrögzítésének és a dugaszolható sorkapcsoknak köszönhetően · A VersiStick gyors paraméterezést tesz lehetővé · Az összes paraméter áttekintése a praktikus "segédkártyával" · Egyszerűen az előre meghatározott bemeneti modulokon keresztül

Műszaki adatok

• Bemeneti feszültség (num): 400 V
• Frekvencia (max.): 500 Hz
• Frekvencia (min.): 0 Hz
• Hálózat típus: 3 fázisú
• Kimenő teljesítmény (max.): 2.2 kW
• Méret, magasság: 109 mm
• Méret, mélység: 221 mm
• Méret, szélesség: 150 mm
• Névleges áram: 5.8 A
• Szűrő osztály: C1
• Védelmi típus: IP20
