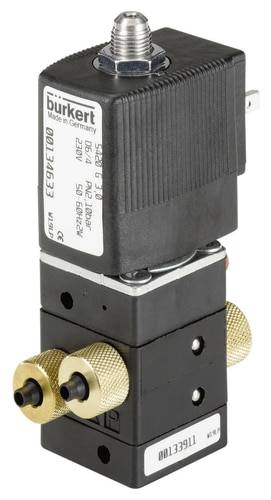

Bürkert Szervó vezérlésű szelep 134638 5420 24 V/DC 1 db

4/2 utas pneumatikus szelep 5420

kompakt szelep

Átlapolt tekercs

Az elszívott levegő fojtható

Tömlő, menet és karimás csatlakozás

Ülésszelep kialakítása

Az 5420-as típus egy pilóta működtetésű 4 utas szelep, szervo membránokkal.

A kapcsoláshoz legalább 2,5 bar nyomáskülönbség szükséges. A

A szelep közös nyomásellátással kétcsatornás alvázra szerelhető.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Funkció (pneumatika): 4/2 utas
• Ház anyaga: Poliamid
• Környezeti hőmérséklet (max.): +55 °C
• Környezeti hőmérséklet (min.): -10 °C
• Média hőmérséklet (min.): -10 °C
• Médiahőmérséklet (max.): +60 °C
• Méret, magasság: 65 mm
• Méret, szélesség: 122 mm
• Súly: 0.288 kg
• További műszaki adatok: Csőcsatlakozás (1 és 3) A csatlakozólapok pereme
• Csőcsatlakozás (2 és 4) Tömlőszerelvény 6/4
• Névleges átmérő 3,0 mm
• QNn érték levegő 200 l / perc
• Nyomástartomány 2,5 - 10 bar
• 024 / DC feszültség
• Közepes hőmérséklet -10 és +60 ° C között
• Környezeti hőmérséklet max. +55 °C
• Nyitási idő 30 ms (nyomásnövekedés 0 - 90%)
• Záró idő 20 ms (nyomásnövekedés 0 - 90%)
• Elektromos energiafogyasztás 2 watt
• Tömítőanyag: NBR
• kv érték: 0
• Üzemi feszültség: 24 V/DC
• Üzemi nyomás (max.): 10 bar

Figyelem

• A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
