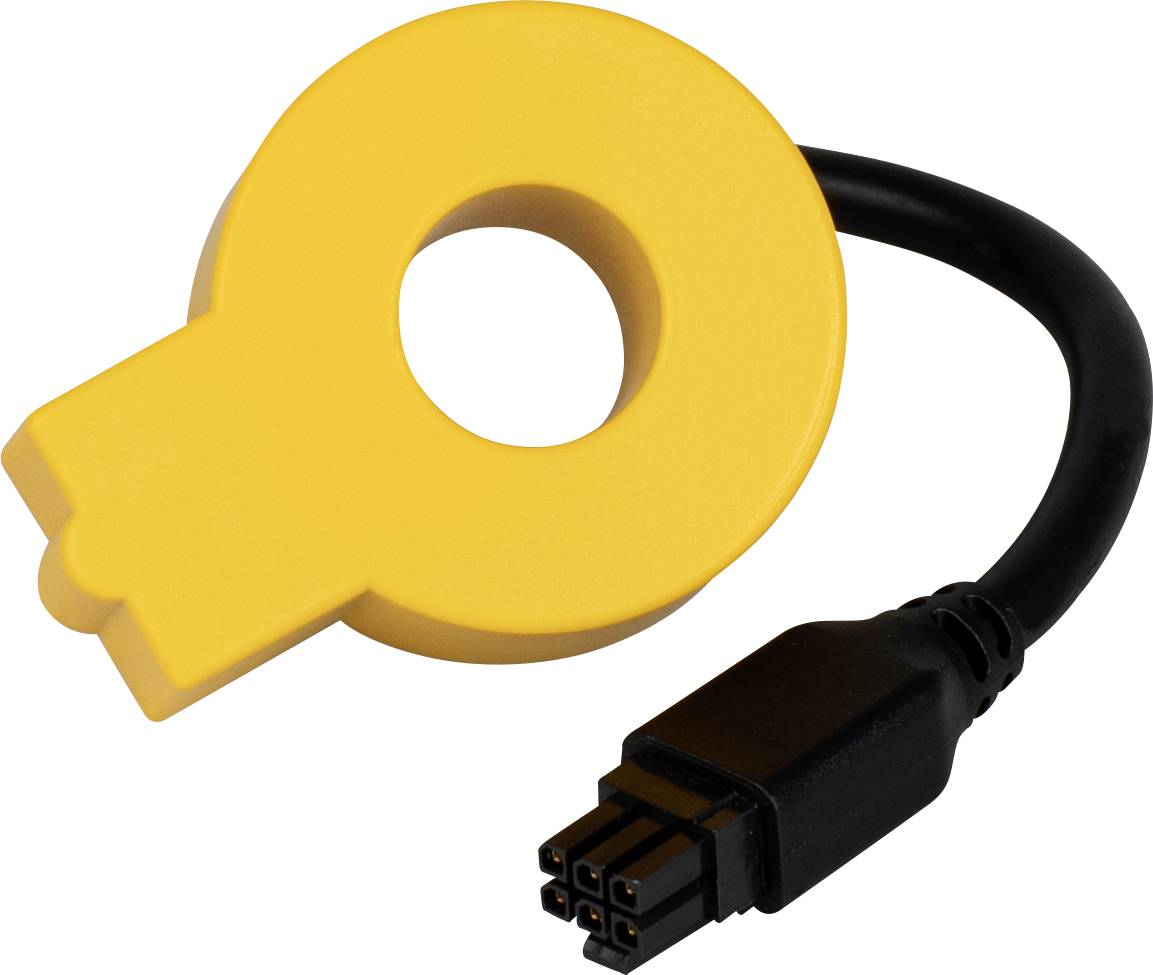

Bender W15BS-02 Mérőáram átalakító Elsődleges áram 48 A Vezeték átvezetési átmérő:15 mm 1 db

W15BS-02 áramváltó mérése

Alkalmas AC / DC érzékeny B típusú maradékáram mérésre az IEC 60755 szerint

Árnyékolás a nagy terhelési áramok és a külső mágneses mezők okozta interferencia elkerülése érdekében

Beépített csatlakozókábel

Dugaszolható csatlakozás

A W15BS sorozatú áramváltók olyan áramváltókat mérnek, amelyek AC és DC maradékáramokat rögzítenek. A rögzített áramokat a jelátalakító csatlakozó vezetékén keresztül csatlakoztatott kiértékelő eszközök értékelik. A kapcsolat a megfelelő

Az eszközök hatmagos kábelen keresztül történnek. Használhatók DC, AC és 3 (N) AC rendszerekben.

A mérőáram-transzformátorok beépített mu-fém árnyékolással rendelkeznek, hogy elkerüljék a külső mágneses mezők által okozott interferenciát.

Rendeltetésszerű használat:

A W15BS mérőáram-transzformátorok alkalmasak az áramellátó hálózatok AC / DC-érzékeny maradékáram-mérésére 600 V névleges feszültségig és 48 A névleges áramerősségig, ahol egyenáramú maradékáramok fordulhatnak elő a meglévő átalakítók miatt. A névleges differenciáláram 1000 mA.

Elsődleges vezetőként olyan kábelt kell használni, amely legalább megfelel az alapszigetelés követelményeinek az alkalmazási terület tekintetében.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Elsődleges áram: 48 A
• Méret, hossz: 23 mm
• Méret, magasság: 52 mm
• Méret, szélesség: 41 mm
• További műszaki adatok: Definíciók:Szigetelt primer vezető névleges feszültséghez: (IC1)Átalakító kábel bemenete az elsődleges oldalon: (IC2)Mérő áramkör Átalakító a másodlagos oldalon: (IC3)Csatlakozó kábel mérő áramkör: (IC4)Működési magasság: (≤ 5000 m) ≤ 2000 mNévleges feszültség: (300 V) 600 VTúlfeszültség kategória: IIINévleges impulzusfeszültség:IC1 / IC2: (4 kV) 6 kVIC1 / IC3: (6 kV) 8 kVIC2 / IC3: (4 kV) 6 kVIC4: 4 kVNévleges szigetelési feszültségIC1 / IC2: (300 V) 600 VIC2 / IC3: (300 V) 600 VIC4: 300 VA szennyezés mértéke kívül: 3Biztonságos elválasztás (kettős szigetelés) közöttIC1 / IC3: (OVC III / 300 V) OVC III / 600 VÁramváltó áramkör méréseNévleges terhelési áram: 48 A.Elsődleges névleges differenciáláram: 1000 mANévleges termikus maradékáram Icth: 48 ANévleges rövid ideig tartó termikus áram Ith: 2400 ANévleges csúcsáram Idyn: 6000 AÜzemi hőmérséklet: -30… + 80 ° CHőmérséklet a kábelcsatornában: max. 100 ° CCsatlakozó kábel 6 tűs csatlakozóvalA vezeték hossza: 180 mmCsatlakozó kábel: UL Style 2464A vezeték külső átmérője (Da): tipikusan 5 mmHajlítási sugár egyszer: 8x Da, többször 15x DaVédettség (DIN EN 60529): IP54Védelmi osztályú csatlakozás (DIN EN 60529): IP20Rögzítés: kábelkötegelők
• Vezeték átvezetési átmérő: 15 mm
