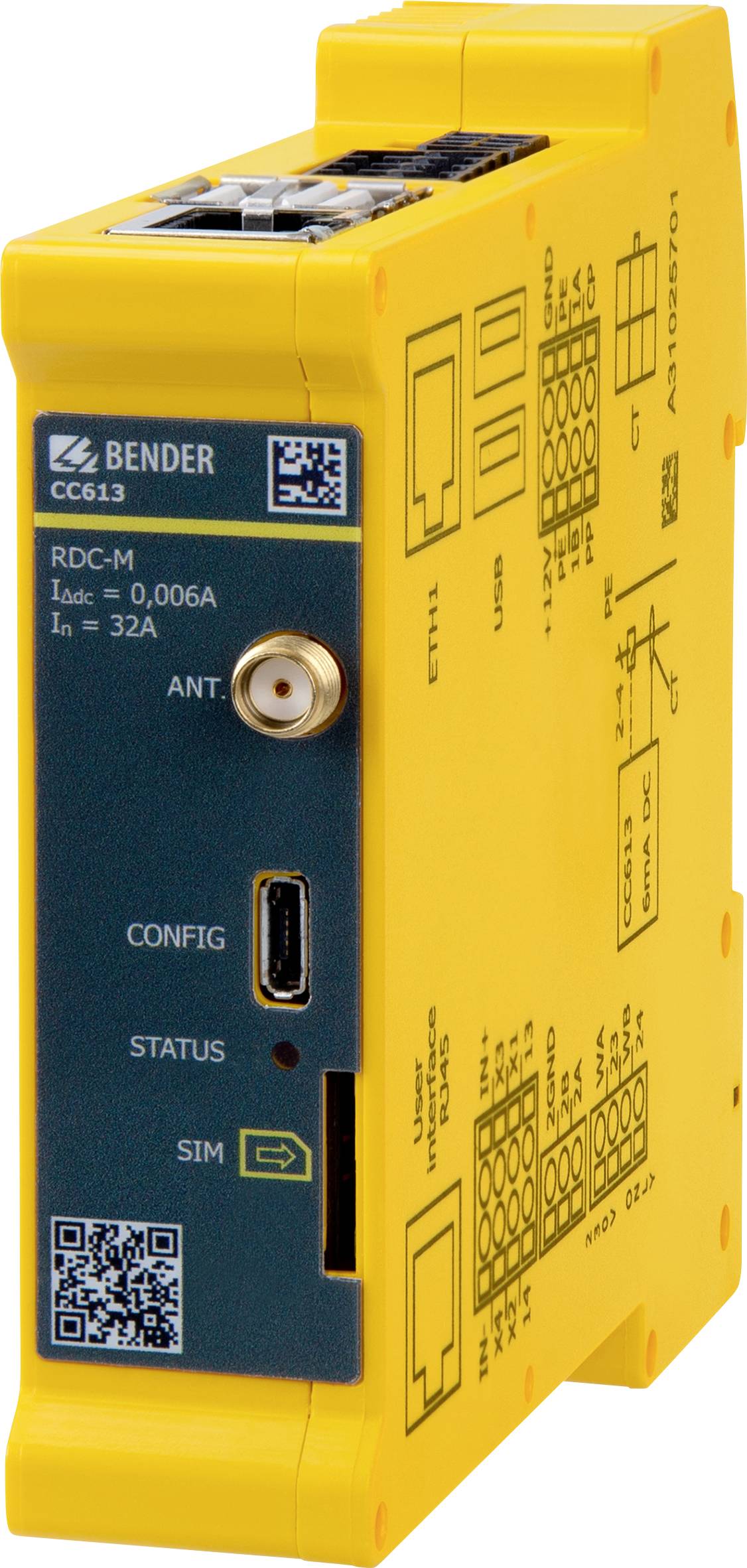

Bender B94060020 CC613-ELM4PR-M eMobility töltésvezérlő

Töltésvezérlő CC613-ELM4PR-M

Töltésszabályozó az IEC 61851-1 szerint (3. töltési mód)

• A master és a slave működése konfigurálható
• Két töltési ponttal rendelkező töltőállomások beállítása: 1 töltésvezérlő 4G modemmel rendelkező adatátjáróként és 1 töltésvezérlő 4G modem nélküli slave-ként
• Dinamikus terheléskezelés a rendelkezésre álló teljesítmény optimális elosztása érdekében az összes töltési pont között, és a jármű maximális teljesítményének jelzése
• Maradék egyenáram-figyelő modul (külső A típusú RCD szükséges), különböző hosszúságú kábelek választhatók
• Integrált vészkioldó (vésznyitó) a motor vezérléséhez (reteszelés / kioldás) és a 12 V-os tápfeszültség felügyeletéhez
• Beépíthető egy- vagy háromfázisú hálózatokba 80 A-ig.
• Az OCPP 1.5 és az OCPP 1.6 megfelel a JSON, SOAP követelményeknek
• Támogatott mobil szabványok: 4G (LTE), 3G (UMTS) és 2G (GSM) integrált 4G modemmel
• 3 USB interfész:
• 1 CONFIG interfész a helyi konfigurációhoz és a szoftverfrissítések telepítéséhez
• 2 USB host interfész
• Vezérlő és Pilot kommunikáció (az IEC 61851-1 szerint)
• Konfigurálható támogatás további SCHUKO aljzatokhoz
• Pult interfész: Modbus TCP és RTU
• Külső Modbus interfész távirányításhoz energiagazdálkodási rendszereken keresztül
• Felhasználói interfész modulok ügyfélspecifikus alkalmazásokhoz (pl. RFID, LED, antenna)
• További digitális bemenet és további digitális kimenet
• Belső hőmérséklet-érzékelő a töltési áram csökkentésére a környezeti hőmérséklettől függően
• ISO 15118 Powerline Communication (PLC) a Plug & Charge és a fogyasztókezelő rendszerek számára

Az intelligens töltésvezérlő következő generációja

A CC613-mal elérhető az intelligens töltésszabályozók következő generációja. Elődjéhez, a CC612-hez hasonlóan, a CC613 is egy intelligens töltőállomás agya: kommunikál a járművel és a háttérrendszerrel, figyelemmel kíséri a töltőrendszer belső hardverét, a felhasználói interfészeket, valamint a töltőállomás és a jármű közötti kapcsolatot.

A CC613 új generációs töltésszabályozókkal tovább bővült a Bender töltésszabályozók funkcióinak köre. A módosított házalak beépített egy Ethernet interfészt, amely már nem teszi szükségessé az USB Ethernet adapter használatát. A ház módosított alakja ellenére a CC613 méretei megegyeznek a CC612 méreteivel, így könnyen integrálható a meglévő töltőállomásokba.

A CC613 rendelkezik az ISO 15118 szabvány szerinti Powerline Communication (PLC) funkcióval is a Plug & Charge, valamint az egyenáramú hibaáram-felismeréshez külsőleg csatlakoztatott átalakítóval. A funkcionális bővítéshez ingyenes szoftverfrissítések is elérhetők lesznek.

A töltésszabályozó rendelkezik egy továbbfejlesztett, integrált dinamikus terheléskezeléssel (DLM), amelyet egy magasabb szintű rendszeren keresztül is lehet irányítani. Ez azt jelenti, hogy a nagyobb töltési infrastruktúrák kezelhetők helyben a vezérlő segítségével, vagy egy meglévő épületfelügyeleti rendszer segítségével.

További ellenőrzés - fokozott elektromos biztonság

A CC613 most integrált vészkioldót (vésznyitót) is kínál, így a töltőállomás áramkimaradása esetén a dugót ki lehet venni a járműből vagy a töltőállomásról anélkül, hogy további alkatrészt kellene telepíteni a töltőbe állomás. Ez a helytakarékosság lehetővé teszi a CC613 használatát kicsi és kompakt fali dobozokban.

Az áramütés elleni biztonság növelése érdekében a CC613 biztosítja a PE felügyeletet, amelynek során a PE csatlakozás kapcsolatát rendszeresen ellenőrzik. Ezenkívül a CC613 integrált Weld-Check-Detection funkciót kínál, amely hibaüzenetet ad ki "ragadós" kontaktor vagy terheléskapcsoló esetén.

A töltésszabályozó figyeli a töltőrendszerek belső hardvereit, például a mérőt, a felhasználói felület modult vagy az aljzatot. Működtethető „mindig bekapcsolt rendszerként”, amely mindig csatlakozik egy mobilhálózathoz. A 4G mobil rádió szabvány a master verzióban támogatott. A háttérrendszerrel való kommunikáció az OCPP alkalmazásprotokoll segítségével lehetséges. Az OCPP összes megadott üzenete, valamint a Data Transfer üzeneten alapuló egyes gyártóspecifikus bővítmények támogatottak. Integrációs tesztek a szolgáltatók háttér-implementációival (pl·TO·Be, Virta és New Motion) sikeresen végrehajtották.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• További műszaki adatok: Verzió: 4 G / külső ModbusSzigeteléskoordináció az IEC 60664-1 / IEC 60664-3 szerintNévleges feszültség: 250 VTúlfeszültség kategória: II (a H terminálon belül)Túlfeszültség kategória: III (H terminál és minden más terminál)Névleges túlfeszültség: 6 kV (H kapocs és az összes többi kapocs)Névleges túlfeszültség: 2,5 kV (a H terminálon belül)Kettős szigetelés az ÜK III szerint: H terminál és minden más terminál közöttAlapszigetelés az ÜK II szerint: a H terminálon belülÜzemi magasság ≤ 2000 m tengerszint felett (ÉN)Tápfeszültség (B kapocs (0V, + 12V))Névleges feszültség DC: 12 VA névleges feszültség működési tartománya: 11,4… 12,6 VMax. Névleges áram: 750 mAMax. Névleges áram USB-Las nélkül: t 400 mAMaximális névleges áram max. USB terheléssel: 750 mAMaradék egyenáram ellenőrző modul (RDC-M, A kapocs)Mérési tartomány: 100 mAVálaszértékek:Differenciáláram IΔn DC: 6 mAVálasz tolerancia IΔn: -50… 0%Újracsatlakozási érték:DC 6 mA:3 mASMA csatlakozó 4G antennához (opcionálisan 4G modemmel, E terminál)Frekvenciasávok: 800 MHz / 850 MHz / 900 MHz / 1800 MHz / 2100 MHz / 2600 MHzImpedancia: 50 ΩBemenetekOptocsatoló: (J terminál (Opto 1 In +, Opto 1 In-))Bemeneti feszültség DC: 11,4 ... 25,2 VBemeneti áram: 2,3 ... 6,4 mAHegesztés-ellenőrzés (H bilincs (WB, WA))Bemeneti feszültség: AC 180… 277 VBemeneti áram: 0,6 ... 1,3 mAPE bemenet (B kapocs (PE, PE))KimenetekKapcsolattartási adatok az IEC 60947-5-1 szerint:Relé (12 V) (J kapocs (13. relé, 14. relé))Névleges üzemi feszültség Ue: DC 24 VNévleges üzemi áram Ie DC: 1 AMinimális érintkezési terhelés: 1 mA ≥ 10 V.Kapcsoló érintkező a kontaktorhoz (H kapocs (23. relé, 24. relé))Névleges üzemi feszültség Ue AC: 230 VNévleges üzemi áram Ie AC: 4 AMinimális érintkezési terhelés: 50 mA ≥ 10 V (AC)
• Üzemi hőmérséklet (max.): + 70 °C
• Üzemi hőmérséklet (min.): -30 °C
