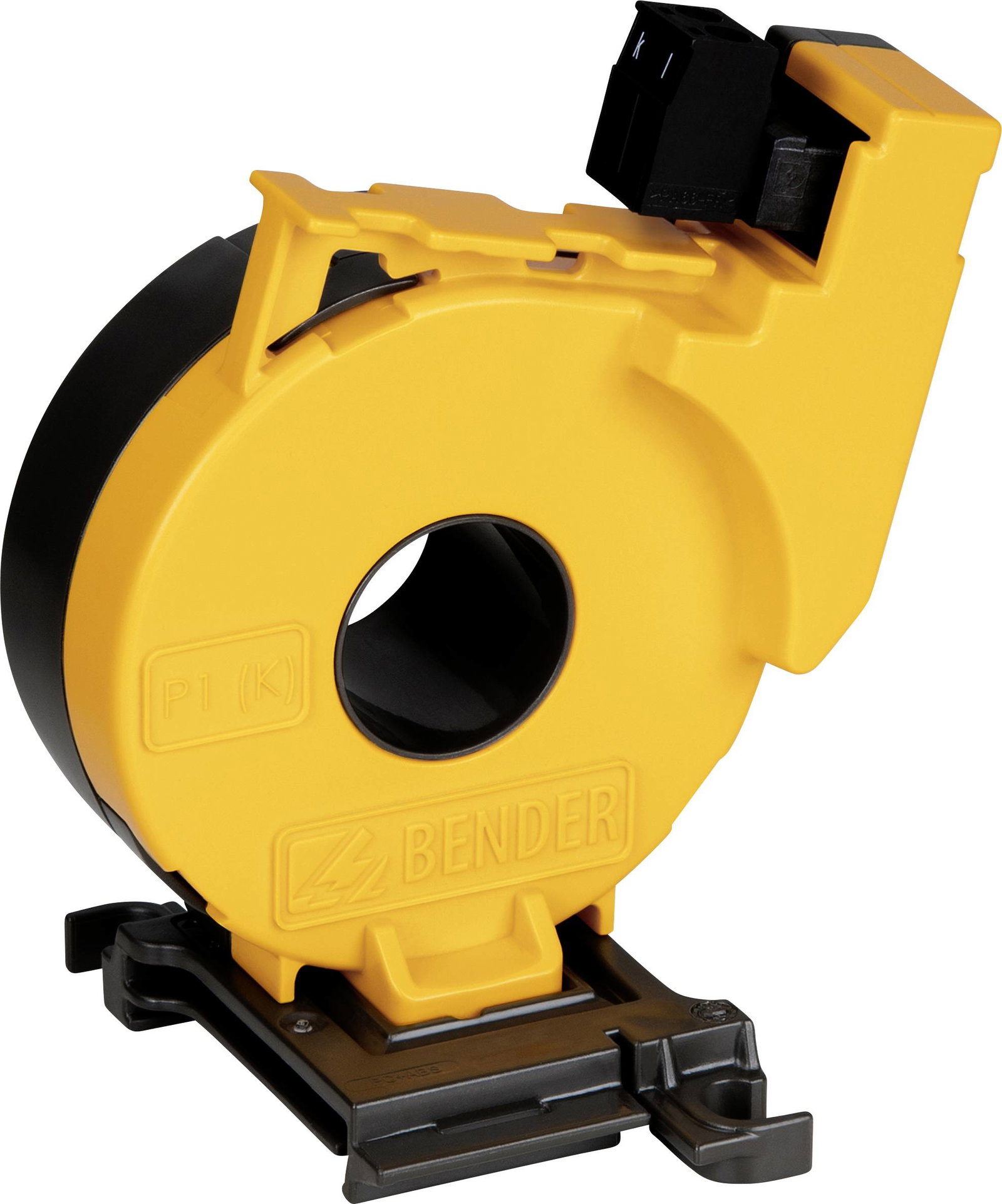

Bender CTAC20 Mérőáram átalakító Elsődleges áram 63 A Vezeték átvezetési átmérő:20 mm 1 db

CTAC20 áramváltó

Az RCMS460 / 490 sorozat maradékáram-felügyeleti rendszereihez
Az RCM420 sorozat maradékáram-monitorjaihoz
Az EDS440 és EDS460 / 490 sorozat szigetelési hibalokátoraihoz AC és DC hálózatokban


Áramváltó mérése CTAC… / 01
az EDS441 és EDS461 / EDS491 szigetelési hibalokátorokhoz

Alkalmazás:

A CTAC sorozat mérőáram-transzformátorai rendkívül érzékeny mérőáram-transzformátorok, amelyek az RCM vagy RCMS sorozat maradékáram-ellenőrző és kiértékelő eszközei kapcsán értékelhető mérőjelgé alakítják az AC áramokat.

Alkalmasak az informatikai rendszerek (EDS) szigeteléshibáinak felkutatására szolgáló létesítményekben is. Ezeket a PGH vagy ISOMETER® iso685 tesztáram-generátor által létrehozott tesztáram rögzítésére használják. Az EDS sorozat szigetelési hibalokátorai kapcsán a tesztáramot értékelhető mérőjelgé alakítják át.

A megfelelő eszközök csatlakoztatása kétvezetékes kábelen keresztül történik.

Ez a szöveg gépi fordítással készült.

Műszaki adatok: Elsődleges áram: 63 A · Méret, hossz: 60 mm · Méret, magasság: 82 mm · Méret, szélesség: 75 mm · További műszaki adatok: Névleges feszültség: 800 V
Túlfeszültség kategória: III
Névleges túlfeszültség / szennyezettségi fok: 8 kV / 3

Áramváltó áramkör mérése CTAC ...
Elsődleges névleges differenciáláram: 10 A.
Másodlagos névleges maradékáram: 0,0167 A
Névleges arány Kn: 10 / 0,0167 A
Névleges teher: max. 180 Ω
Névleges teljesítmény: 0,05 VA
Névleges termikus maradékáram Icth: 30 A
Névleges rövid ideig tartó termikus áram Ith: 60 x Icth = 2,4 kA / 1 s
Névleges csúcsáram Idyn: 2,5 x Ith = 6,0 kA / 40 ms

Névleges áram I
CTAC20 IΔn ≥ 30 mA 40 A mellett
CTAC20 IΔn ≥ 300 mA esetén 63 A


Csatlakozó típusa MSTB 2.5 / 2-ST-5.08
Gyártó Phoenix Contact
Csatlakozás típusú csavaros kapcsok

Üzemi hőmérséklet -25… + 70 ° C
Védettség, beépített alkatrészek (DIN EN 60529) IP40
Védelmi osztályú sorkapcsok (DIN EN 60529) IP20
UL94 V-0 tűzveszélyességi osztály · Vezeték átvezetési átmérő: 20 mm
