Arduino ABX00063 Fejlesztői panel Giga R1 Wifi Alkalmas (Arduino panel): Arduino

Arduino ABX00063 Giga R1 Wifi

Arduino Giga R1 Wi Fi

Kétmagos (Cortex® M7 mag 480 MHz-en és Cortex® M4 240 MHz-en)

75 GPIO (12 analóg, 13 PWM, 4 soros port, 3 I2C, 2 SPI, 1 FDCAN, 1 SAI)

1x USB-A port

1x 3,5 mm-es audio jack csatlakozó

Murata 1DX

WiFi (802.11B/G/N)

Bluetooth® Low Energy

Az Arduino GIGA R1 Wi Fi-t ambiciózus gyártók számára fejlesztették ki. Kiegyenlíti a játékteret a játékosok, művészek, hangtervezők és bárki számára, aki nagy ötletekkel és kis költségvetéssel lép be a technológiai világba – mert fejlett funkcionalitást csomagol egy hozzáférhető eszközbe, ugyanolyan formájú, mint a népszerű Arduino Mega és Due táblák. .

Mikrokontroller (STM32H747XI)

Ez a kétmagos, 32 bites mikrokontroller lehetővé teszi, hogy két agy beszéljen egymással (egy 480 MHz-en működő Cortex®-M7 és egy 240 MHz-en működő Cortex®-M4). Az egyiken a Micropython-t, a másikon az Arduino-t is futtathatja.

Vezeték nélküli kommunikáció (Murata 1DX)

Akár a Wi-Fi®-t, akár a Bluetooth®-ot részesíti előnyben, a GIGA R1 WiFi mindent megtalál. Gyorsan csatlakozhat az Arduino IoT Cloudhoz, és távolról is nyomon követheti projektjét. És ha aggódik a kommunikáció biztonsága miatt, az ATECC608A gondoskodik róla.

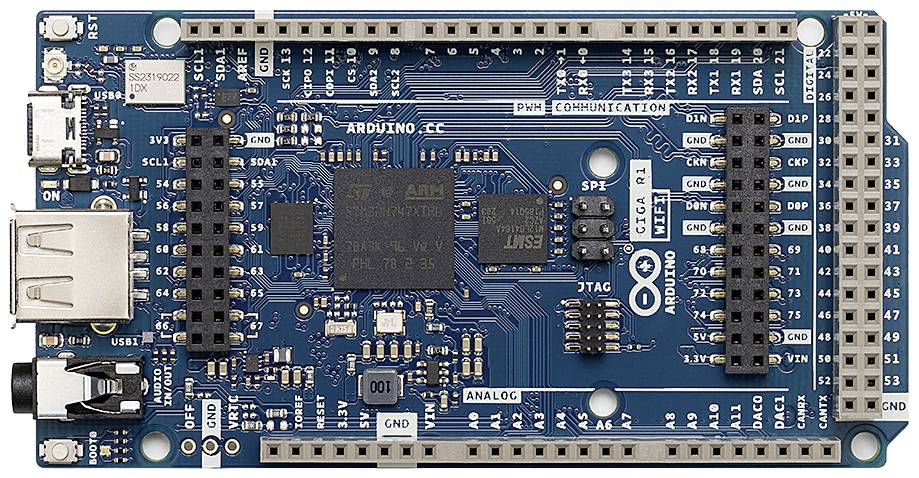

Hardver csatlakozások és kommunikáció

Az Arduino Mega és az Arduino Due után a GIGA R1 WiFi 4 UART-tal (soros hardverporttal), 3 I2C-porttal (1-gyel több, mint az elődökkel), 2 SPI-porttal (1-gyel több, mint az elődökkel) és 1FDCAN-nal rendelkezik.

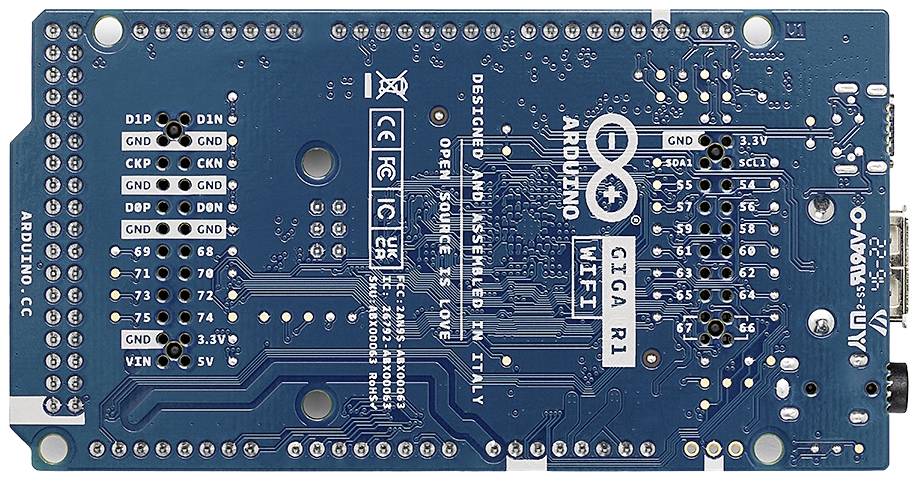

GPIO-k és további tűk

A Mega és a Due azonos alaktényezőjének köszönhetően az egyedi pajzsok könnyen illeszthetők a GIGA R1 WiFi-hez (ne feledje, hogy ez a kártya 3,3 V-on működik!). A további fejléceknek köszönhetően a GPIO érintkezők száma összesen 76 – a legjobb az egészben, hogy alulról érheti el őket, így a projektet úgy hagyhatja, ahogy van, és csak gondolkozzon a bővítésén. Két új tűt is hozzáadtunk: egy VRTC-t, amelyhez akkumulátort csatlakoztathat, hogy az RTC működjön, amíg a kártya ki van kapcsolva, és egy OFF tűt a kártya kikapcsolásához.

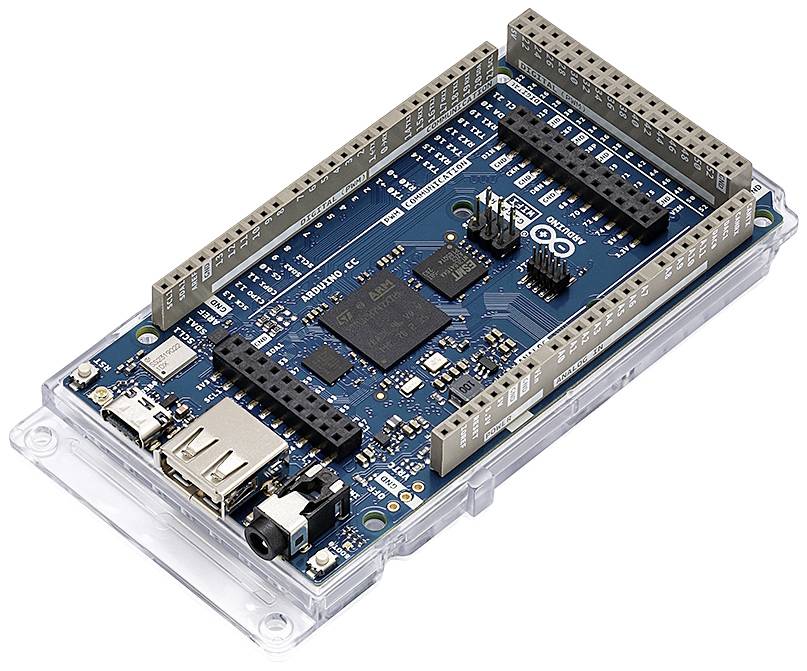

Csatlakozók

A GIGA R1 WiFi további csatlakozókkal rendelkezik az alaplapon, amelyek megkönnyítik a projekt létrehozását további hardver nélkül. Ez a tábla rendelkezik:

• USB-A csatlakozó USB pendrive-ok, egyéb háttértárak és HID eszközök, például billentyűzet vagy egér csatlakoztatásához.
• 3,5 mm-es bemeneti/kimeneti csatlakozó a DAC0, DAC1 és A7 csatlakoztatásához.
• USB-C® az alaplap tápellátásához és programozásához, valamint egy HID-eszköz, például egér vagy billentyűzet szimulálásához.
• Jtag csatlakozó, 2x5 1,27mm.
• 20 tűs Arducam kamera csatlakozó.

Támogatja a magasabb feszültségeket

Elődeihez képest, amelyek akár 12 voltot is támogatnak, a GIGA R1 WiFi 6 és 24 volt közötti tartományt képes kezelni.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Alkalmas (egykártyás számítógép): Arduino
• Csatlakozók (építőelemek): WiFi,Bluetooth®
