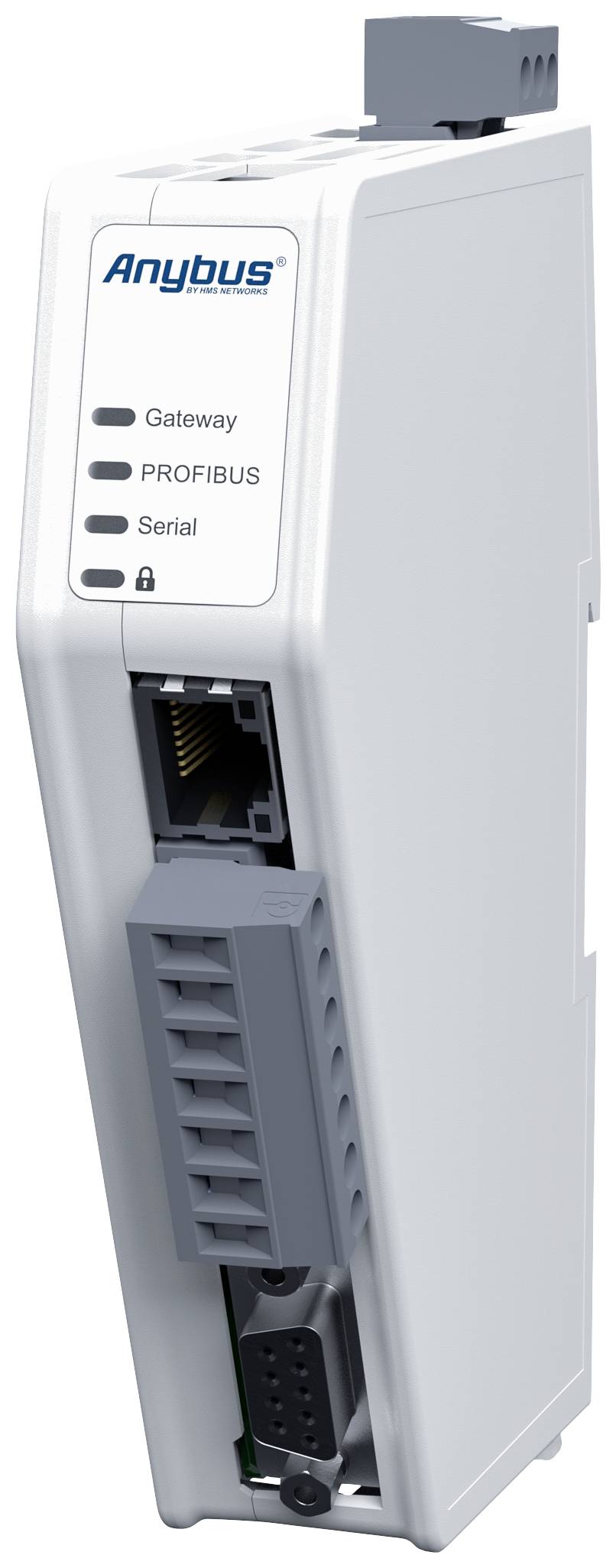

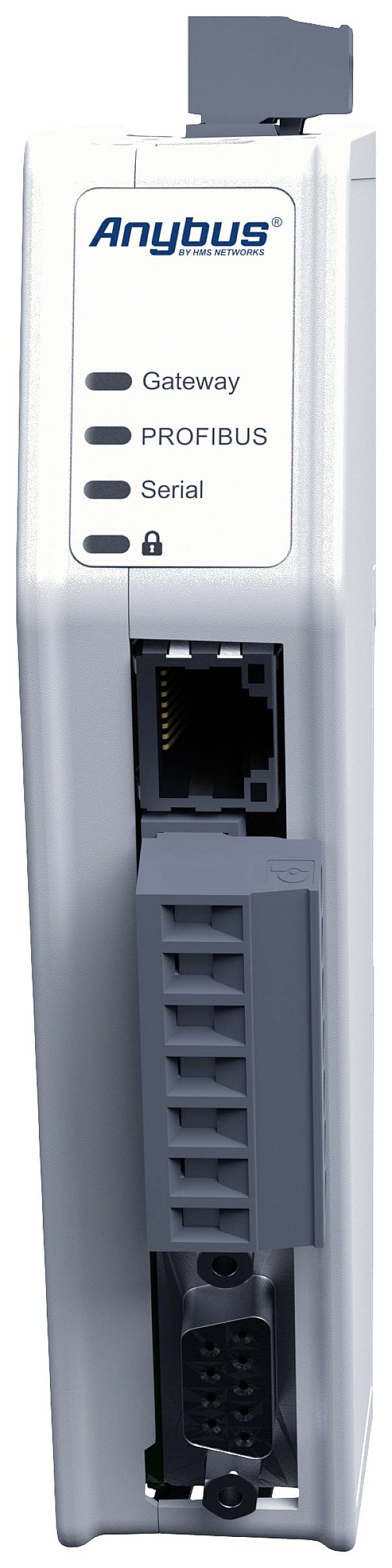

Anybus ABC3000 ABC-SERM-PDPS Soros átalakító Profibus, Modbus-RTU, RS-485, RS-232 1 db

Anybus Communicator PROFIBUS

JELLEMZŐK ÉS ELŐNYÖK

Akár 244 bájt átvitele mindkét irányban

Átalakítja a szabványos és szabadalmaztatott RS-232/485 protokollokat

Web alapú drag and drop konfigurációs felület

Ipari hőmérséklet tartomány -25 és +70 °C között

Bevált Anybus technológia: NP40 hálózati processzor

Biztonsági chip, biztonsági kapcsoló és biztonságos rendszerindítás

Soros master - PROFIBUS slave

Az Anybus kommunikátorral soros eszközöket (RS-232/485) integrálhat PROFIBUS hálózatba. Ehhez nincs szükség a soros eszköz módosítására.

A protokoll konverter nagy mennyiségű adat átvitelére képes, könnyen konfigurálható a drag & drop webes felületének köszönhetően, és a jól bevált Anybus technológián alapul.

SZINTE MINDEN SOROS PROTOKOLLOT BESZÁMOL

A kommunikátor szinte bármilyen soros protokollt képes átalakítani, pl. a mester / slave protokollokat, mint például a Modbus RTU, de a gyártó specifikus lekérdezéseket / válaszokat is, vagy protokollokat készíthet / fogyaszthat.

JELLEMZŐ SOROS ALKALMAZÁSOK

Tipikus soros alkalmazások például a frekvenciaváltók, érzékelők, működtetők, kezelőterminálok, vonalkód olvasók, RFID olvasók vagy ipari mérlegek.

Akár 244 adatbájt átvitele

A tendencia az, hogy egyre több adatot továbbítanak. Ezért az Anybus Communicatort nagy mennyiségű adat továbbítására tervezték. 244 bájt adatot tud küldeni a magasabb szintű PLC-nek, és 244 bájt adatot fogadni a PLC-től, így összesen 488 bájt vihető át. Az akár 150 Modbus parancs támogatásának köszönhetően a több csomóponttal összetett konfigurációk is problémamentesen feldolgozhatók.

Drag and drop webes felület

A protokoll konverter konfigurálása gyorsan megtörténik a grafikus web alapú felhasználói felülettel. Nem kell szoftvert telepíteni. Csak nyissa meg kedvenc webböngészőjét, és kezdje el.

Ipari hőmérséklet tartomány

A -25 és +70 °C közötti ipari üzemi hőmérséklet-tartomány biztosítja, hogy a kommunikátor még nehéz körülmények között is meggyőző legyen.

Bevált NP40 technológia

A kommunikátor a bevált Anybus NP40 hálózati processzorra épül. Az NP40-et számtalan beágyazott alkalmazásban használják szerte a világon, és a megbízható ipari kommunikáció iparági etalonja.

Biztonsági kapcsoló

Még a kifinomult biztonsági intézkedések mellett is az emberi hiba továbbra is a biztonsági rések elsődleges oka. Ezért van a kommunikátor biztonsági kapcsolóval, amely zárolja a konfigurációt, és megakadályozza a hozzáférést a web alapú konfigurációs felülethez. A konfiguráció befejezése után egyszerűen csúsztassa a biztonsági kapcsolót zár helyzetbe. Ezután a kommunikátoron lévő lakat LED világít.

Biztonsági chip és biztonságos indítás

A jelenlegi és jövőbeli biztonsági kihívásoknak való megfelelés érdekében a kommunikátor a legújabb Anybus biztonsági chippel van felszerelve. A "Secure Boot" - a biztonságos indítás - biztosítja, hogy a firmware-t nem manipulálták.

Ethernet konfigurációs port

Az Ethernet konfigurációs csatlakozásnak köszönhetően nincs szükség speciális konfigurációs kábelre. A protokoll konverterrel való kapcsolat is könnyen létrehozható, pl. B. a hálózati forgalom figyelésére.

Kalapsínre optimalizálva

A keskeny forma, az előlapra néző hálózati csatlakozások és a soros kábelcsatlakozás csavaros csatlakozása biztosítja a kommunikátor gyors és egyszerű telepítését és csatlakoztatását.

Diagnosztika

Amikor megnyitja a Communicator webes felületét, azonnal látni fogja a PROFINET kapcsolat és a soros kapcsolat állapotát. Megtekintheti az egyes soros csomópontok állapotát is. A soros oldal és az események elemzési célból naplózásra kerülnek.

A vásárlók támogatása

Néha olyan problémával találkozik, amelyben segítségre van szüksége. Ezért a felhasználói felülethez hozzáadtunk egy ügyfélszolgálati oldalt a kapcsolatfelvételi adatokkal. Van egy gomb is, amellyel támogatási csomagot hozhat létre a hibaelhárítás megkönnyítése érdekében.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Csatlakozók (Advantech): Profibus, RS-485, RS-232
• Méret, magasság: 144 mm
• Méret, szélesség: 27 mm
• Műanyagmentes csomagolás: Műanyagmentes csomagolás
• További műszaki adatok: Súly: 150 gGombok és kapcsolók: reset gomb és biztonsági kapcsoló LED-ek: Állapotkijelző az átjáróhoz, valamint a magasabb szintű ipari hálózathoz és a soros alhálózathoz IP-védettség: IP20Ház anyaga: PC ABS, UL 94 VOSzerelősín: (35 * 7,5 / 15)Tárolási hőmérséklet: -40-85 °CRelatív páratartalom: 0-95% nem kondenzálBeépítési magasság: 2000 m-ig
• Áramfelvét: 160 mA
• Üzemi feszültség: 12-30 VDC
• Üzemi hőmérséklet (max.): + 70 °C
• Üzemi hőmérséklet (min.): -25 °C

Szállítás tartalma

• Rövid leírás, Soros konfigurációs kábel (RS-232), D-Sub csatlakozás csavaros csatlakozóval a soros alhálózathoz, Konfigurációs szoftver (letölthető), (Tápegység nem tartozék)
