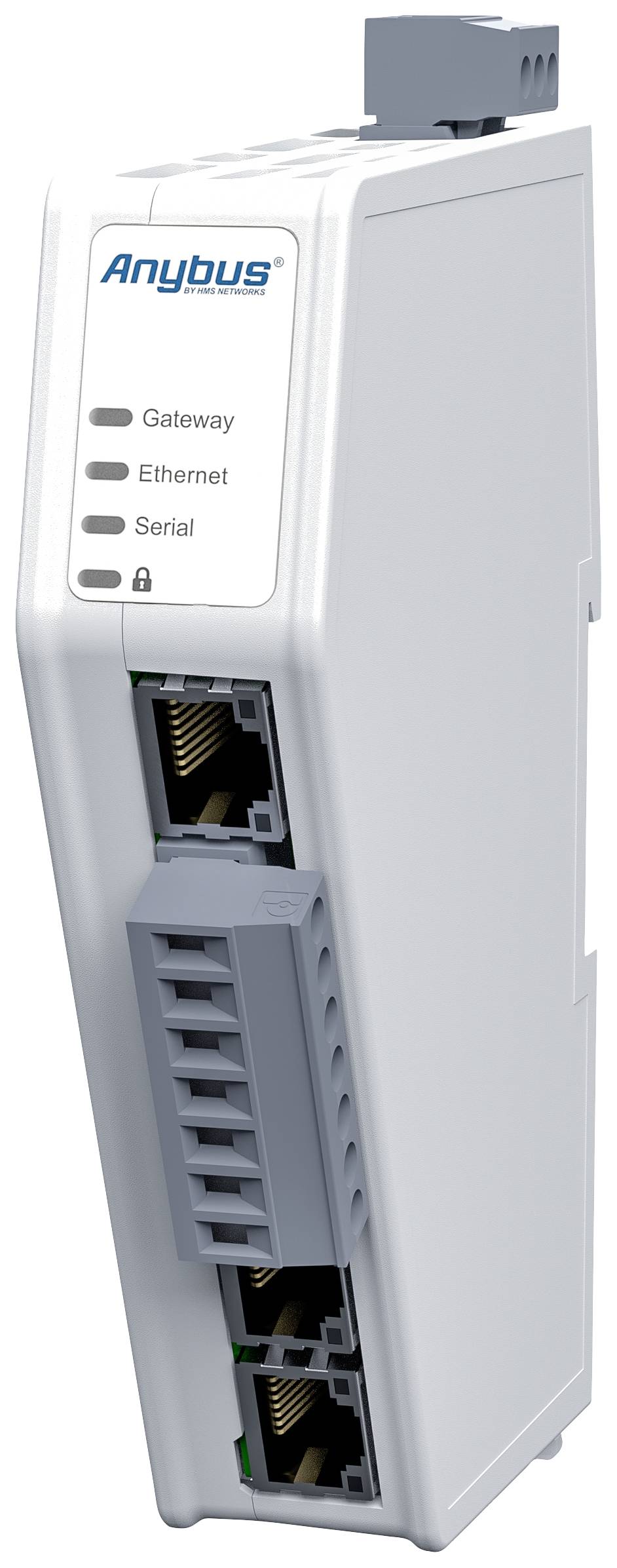

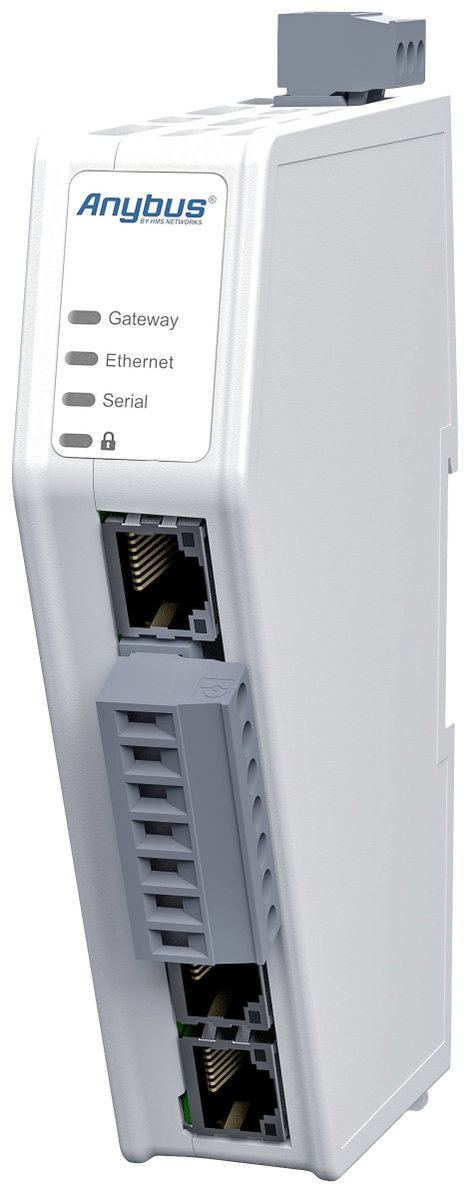

Anybus ABC3090 HMS Industrial Soros átalakító RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 db

Anybus Communicator Serial Master - Common Etherne

Modbus RTU Master - Ipari Ethernet

Az Anybus Communicator segítségével soros eszközöket (RS-232/485) integrálhat EtherNet / IP, Modbus-TCP vagy PROFINET hálózatba. Ehhez nincs szükség a soros eszköz módosítására.

Modbus RTU Master - Ipari Ethernet

Az Anybus Communicator segítségével soros eszközöket (RS-232/485) integrálhat EtherNet / IP, Modbus-TCP vagy PROFINET hálózatba. Ehhez nincs szükség a soros eszköz módosítására.

A protokoll konverter nagy mennyiségű adat átvitelére képes, könnyen konfigurálható a drag & drop webes felületének köszönhetően, és a bevált Anybus technológián alapul.

SZINTE MINDEN SOROS PROTOKOLL BESZÉLGETÉSE

A kommunikátor szinte bármilyen soros protokollt képes átalakítani, pl. a mester / slave protokollokat, mint például a Modbus RTU, de a gyártó specifikus lekérdezéseket / válaszokat is, vagy protokollokat készít / fogyaszt.

JELLEMZŐ SOROS ALKALMAZÁSOK

Tipikus soros alkalmazások például a frekvenciaváltók, érzékelők, működtetők, kezelőterminálok, vonalkód olvasók, RFID olvasók vagy ipari mérlegek.

JELLEMZŐK ÉS ELŐNYÖK

Akár 1500 bájt átvitele mindkét irányban

Választható ipari Ethernet hálózat (EtherNet / IP, Modbus TCP vagy PROFINET)

Web alapú drag and drop konfigurációs felület

Ipari hőmérséklet tartomány -25 és +70 °C között

Bevált Anybus technológia: NP40 hálózati processzor

Biztonsági chip, biztonsági kapcsoló és biztonságos rendszerindítás (Secure Boot)

Akár 1500 adatbájt átvitele

A tendencia az, hogy egyre több adatot továbbítanak. Ezért az Anybus Communicatort nagy mennyiségű adat továbbítására tervezték. 1500 bájt adatot tud küldeni a magasabb szintű PLC-nek, és 1500 bájt adatot fogadni a PLC-től. A magasabb szintű ipari hálózattól függően összesen akár 3000 bájt is átvihető. Az akár 150 Modbus parancs támogatásának köszönhetően a több csomópontot tartalmazó összetett konfigurációk is problémamentesen feldolgozhatók.

Drag and drop webes felület

A protokoll konverter konfigurálása gyorsan megtörténik a grafikus web alapú felhasználói felülettel. Nem kell szoftvert telepíteni. Csak nyissa meg kedvenc webböngészőjét, és kezdje el.

Ipari hőmérséklet tartomány

A -25 és +70 °C közötti ipari üzemi hőmérséklet-tartomány biztosítja, hogy a kommunikátor még nehéz körülmények között is meggyőző legyen.

Bevált NP40 technológia

A kommunikátor a bevált Anybus NP40 hálózati processzorra épül. Az NP40-et számtalan beágyazott alkalmazásban használják szerte a világon, és a megbízható ipari kommunikáció iparági etalonja.

Biztonsági kapcsoló

Még a kifinomult biztonsági intézkedések mellett is az emberi hiba továbbra is a biztonsági rések elsődleges oka. Ezért a kommunikátor rendelkezik egy biztonsági kapcsolóval, amely zárolja a konfigurációt, és megakadályozza a hozzáférést a web alapú konfigurációs felülethez. A konfiguráció befejezése után egyszerűen csúsztassa a biztonsági kapcsolót zár helyzetbe. Ezután a kommunikátoron lévő lakat LED világít.

Biztonsági chip és biztonságos indítás

A jelenlegi és jövőbeli biztonsági kihívásoknak való megfelelés érdekében a Communicator a legújabb Anybus biztonsági chippel van felszerelve. A "Secure Boot" - a biztonságos indítás - biztosítja, hogy a firmware-t nem manipulálták.

Ethernet konfigurációs port

Az Ethernet konfigurációs csatlakozásnak köszönhetően nincs szükség speciális konfigurációs kábelre. A protokoll konverterrel való kapcsolat is könnyen létrehozható rajta keresztül, pl. B. a hálózati forgalom figyelésére.

Kalapsínre optimalizálva

A keskeny forma, az előlapra néző hálózati csatlakozások és a soros kábelcsatlakozás csavaros csatlakozása biztosítja a kommunikátor gyors és egyszerű telepítését és csatlakoztatását.

Diagnosztika

Amikor megnyitja a Communicator webes felületét, azonnal látni fogja a PROFINET kapcsolat és a soros kapcsolat állapotát. Megtekintheti az egyes soros csomópontok állapotát is. A soros oldal és az események elemzési célból naplózásra kerülnek.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Csatlakozók: EtherNet / IP, Modbus-TCP vagy PROFINET-IO
• Csatlakozók (Advantech): RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP
• Méret, magasság: 144 mm
• Méret, szélesség: 27 mm
• Műanyagmentes csomagolás: Műanyagmentes csomagolás
• További műszaki adatok: MŰSZAKI ADATOKMéretek (H x Sz x Ma) soros csatlakozással és tápcsatlakozóval: 98 x 27 x 144 mm Súly: 150 gGombok és kapcsolók: reset gomb és biztonsági kapcsoló LED-ek: Állapotkijelző az átjáróhoz, valamint a magasabb szintű ipari hálózathoz és a soros alhálózathoz IP-védettség: IP20Ház anyaga: PC ABS, UL 94 VO Rögzítés: kalapsín (35 * 7,5 / 15)KÖRNYEZETVÉDELEMMűködési hőmérséklet: 25-70 °CTárolási hőmérséklet: 40-85°CRelatív páratartalom: 0-95% nem kondenzálBeépítési magasság: 2000 m-igTÁPÁRAMELLÁTÁSBemeneti feszültség: 12 - 30 VDCÁramfelvétel: Tipikus értékek: 160 mA 24 V-nál, maximum 400 mA 12 V-nálHálózati csatlakozás: 3 tűs Phoenix csatlakozó Védelem: Fordított polaritás és rövidzárlat elleni védelem SOROS RS232 / 485 CSATLAKOZTATÁSCsatlakozások: 1 x RS232 / RS485Adatátviteli sebesség: 1200 bit/s és 128 kbit/s közöttMax. Állomások száma: 31Leválasztás: Galvanikus szigetelés Csatlakozó: 7 tűs Phoenix csatlakozó Max. csomópontok száma: 31MODBUS RTUÜzemmód: MasterTámogatott funkciók: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23Max. Parancsok száma: 150Bemeneti adatméret: 1 024 bájtKimeneti adatméret: 1 024 bájtETHERNET KAPCSOLATOKCsatlakozások: 2 x Ethernet Leválasztás: Galvanikus szigetelésBitsebesség: 10/100 Mbit/s full duplexCsatlakozó: RJ45Kapcsoló: Kétportos átvágó kapcsolóMODBUS TCPÜzemmód: szerverMax. csatlakozások száma: 4Bemeneti adatméret: 1500 bájtKimeneti adatméret: 1500 bájtETHERNET / IPÜzemmód: adapter (slave)Üzenetek: implicit és explicitSzkenner csatlakozások maximális száma: 1 bemenet / kimenet (&quot Exkluzív tulajdonos&quot csatlakozás), 3 &quot Csak hallgat&quot vagy &quot Csak bemenet&quot csatlakozásokBemeneti adatméret: 1 448 bájt (&quot Nagy előre nyitással&quot ) Kimeneti adatméret: 1 448 bájt (&quot Nagy előre nyitással&quot ) Hálózati redundancia: Device Level Ring (DLR), beacon alapú Gyors csatlakozás: B osztály Tanúsítvány: ODVA-kompatibilisPROFINETÜzemmód: PROFINET IO eszköz (slave)osztály: A, BKommunikációs csatornák: Real Time Channel (RT)Bemeneti adatméret: 1 024 bájt Kimeneti adatméret: 1 024 bájt Min. ciklusidő: 1 msMaximális kapcsolatok száma: 1 IO vezérlő alkalmazás kapcsolat + 2 eszköz hozzáférési alkalmazás kapcsolatHálózati terhelési osztály: IIII&amp M Records: Gyártói adatok (I és M0), Címkeinformációk (I és M1), Dátum / Idő (I és M2), Leírás (I és M3)SNMP: Elérhető
• Áramfelvét: 160 mA
• Áramfelvét (max.): 400 mA
• Üzemi feszültség: 12-30 VDC
• Üzemi hőmérséklet (max.): 70 °C
• Üzemi hőmérséklet (min.): -20 °C

Szállítás tartalma

• TARTOZÉKOK:- Gyors üzembe helyezési útmutató- 7 pólusú csavaros kapocs- Tápcsatlakozó: 3 tűs- Letölthető konfigurációs szoftver- (tápegység nem tartozék)
