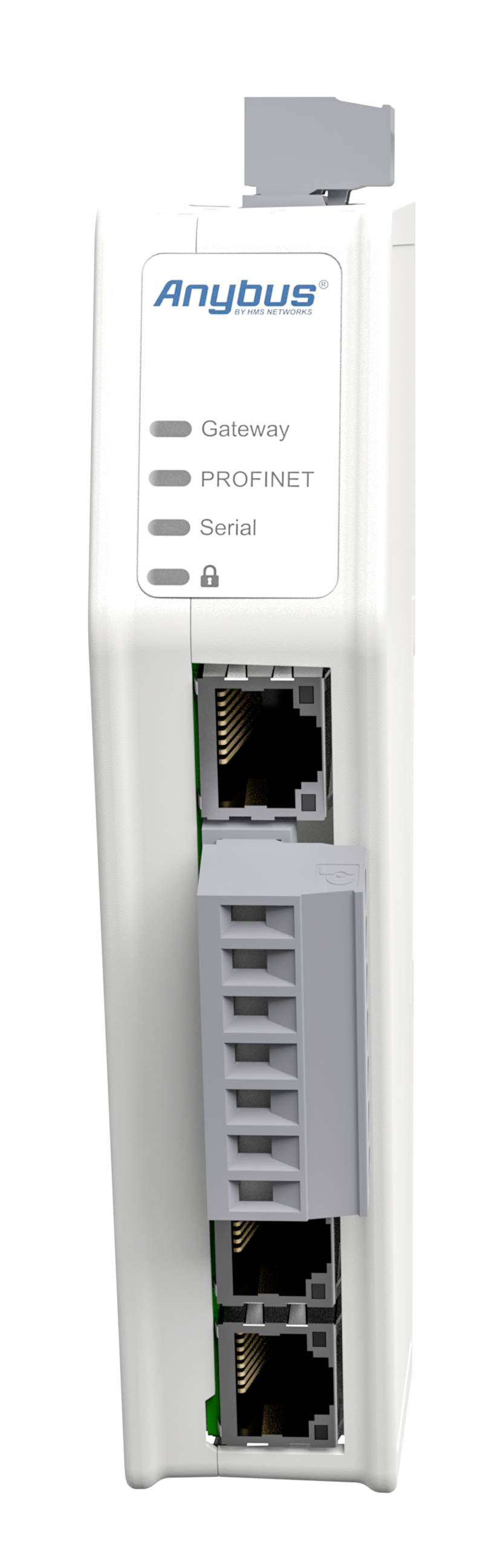

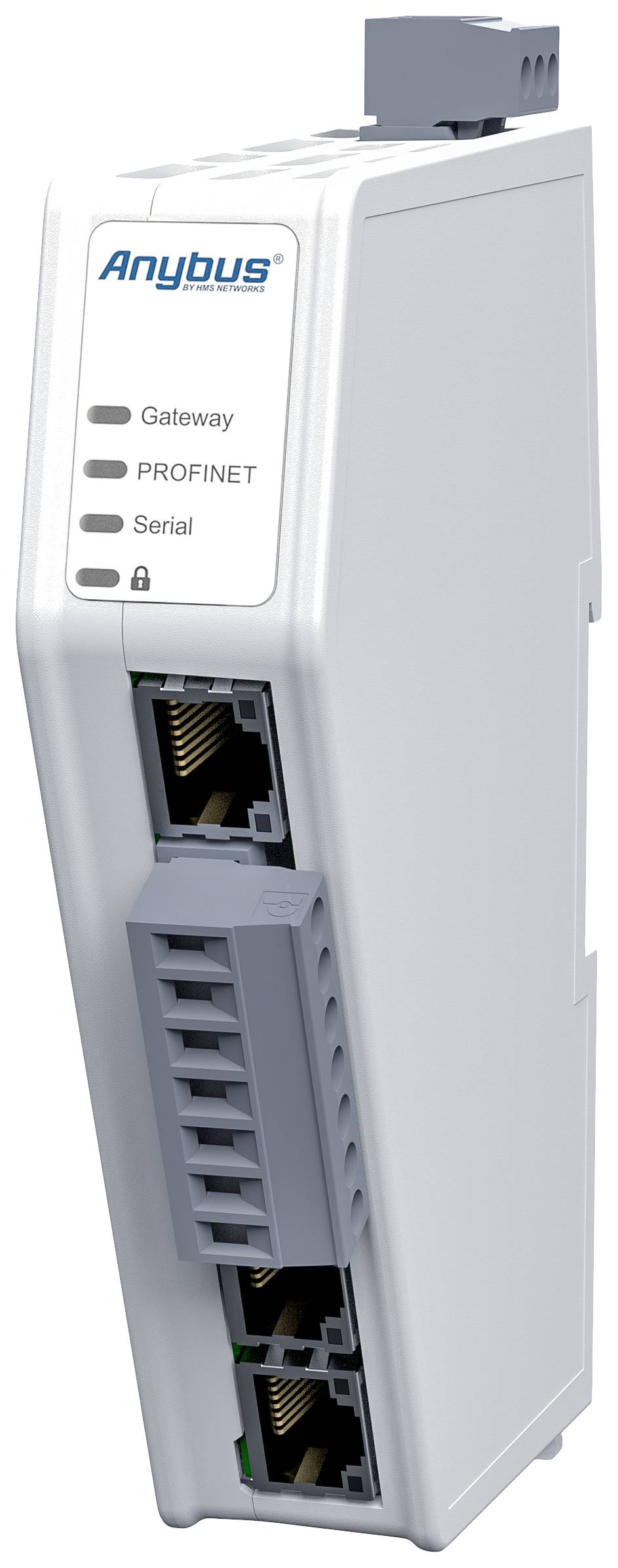

Soros átalakító modul RS-485, RS-232, Modbus-RTU, Profinet, Anybus ABC3013

Anybus
ABC3013

Soros átalakító
RS-485,RS-232,Modbus-RTU,Profinet




1 db


Anybus Communicator - PROFINET

Soros master - PROFINET IO eszköz
Az Anybus Communicator segítségével soros eszközöket (RS-232/485) integrálhat PROFINET hálózatba. Ehhez nincs szükség a soros eszköz módosítására.

A protokoll konverter nagy mennyiségű adat átvitelére képes, könnyen konfigurálható a drag & drop webes felületének köszönhetően, és a bevált Anybus technológián alapul.

SZINTE MINDEN SOROS PROTOKOLL BESZÉLGETÉSE
A kommunikátor szinte bármilyen soros protokollt képes átalakítani, pl. a mester / slave protokollokat, mint például a Modbus RTU, de a gyártó specifikus lekérdezéseket / válaszokat is, vagy protokollokat készít / fogyaszt.

JELLEMZŐ SOROS ALKALMAZÁSOK
Tipikus soros alkalmazások például a frekvenciaváltók, érzékelők, működtetők, kezelőterminálok, vonalkód olvasók, RFID olvasók vagy ipari mérlegek.

JELLEMZŐK ÉS ELŐNYÖK
• Akár 1024 bájt átvitele mindkét irányban
• Szabványos és szabadalmaztatott RS-232/485 protokollok konvertálása
• Web alapú drag and drop konfigurációs felület
• Ipari hőmérséklet tartomány -25 és +70 °C között
• Bevált Anybus technológia: NP40 hálózati processzor
• Biztonsági chip, biztonsági kapcsoló és biztonságos rendszerindítás (Secure Boot)

Akár 1024 adatbájt átvitele
A tendencia az, hogy egyre több adatot továbbítanak. Ezért az Anybus Communicatort nagy mennyiségű adat továbbítására tervezték. 1024 bájt adatot tud küldeni a magasabb szintű PLC-nek, és 1024 bájt adatot fogadni a PLC-től, így összesen 2048 bájt vihető át. Az akár 150 Modbus parancs támogatásának köszönhetően a több csomópontot tartalmazó összetett konfigurációk is problémamentesen feldolgozhatók.

Drag and drop webes felület
A protokoll konverter konfigurálása gyorsan megtörténik a grafikus web alapú felhasználói felülettel. Nem kell szoftvert telepíteni. Csak nyissa meg kedvenc webböngészőjét, és kezdje el.

Ipari hőmérséklet tartomány
A -25 és +70 °C közötti ipari üzemi hőmérséklet-tartomány biztosítja, hogy a kommunikátor még nehéz körülmények között is meggyőző legyen.

Bevált NP40 technológia
A kommunikátor a bevált Anybus NP40 hálózati processzorra épül. Az NP40-et számtalan beágyazott alkalmazásban használják szerte a világon, és a megbízható ipari kommunikáció iparági etalonja.

Biztonsági kapcsoló
Még a kifinomult biztonsági intézkedések mellett is az emberi hiba továbbra is a biztonsági rések elsődleges oka. Ezért a kommunikátor rendelkezik egy biztonsági kapcsolóval, amely zárolja a konfigurációt, és megakadályozza a hozzáférést a web alapú konfigurációs felülethez. A konfiguráció befejezése után egyszerűen csúsztassa a biztonsági kapcsolót zár helyzetbe. Ezután a kommunikátoron lévő lakat LED világít.

Biztonsági chip és biztonságos indítás
A jelenlegi és jövőbeli biztonsági kihívásoknak való megfelelés érdekében a Communicator a legújabb Anybus biztonsági chippel van felszerelve. A "Secure Boot" - a biztonságos indítás - biztosítja, hogy a firmware-t nem manipulálták.

Ethernet konfigurációs port
Az Ethernet konfigurációs csatlakozásnak köszönhetően nincs szükség speciális konfigurációs kábelre. A protokoll konverterrel való kapcsolat is könnyen létrehozható rajta keresztül, pl. B. a hálózati forgalom figyelésére.

Kalapsínre optimalizálva
A keskeny forma, az előlapra néző hálózati csatlakozások és a soros kábelcsatlakozás csavaros csatlakozása biztosítja a kommunikátor gyors és egyszerű telepítését és csatlakoztatását.

Diagnosztika
Amikor megnyitja a Communicator webes felületét, azonnal látni fogja a PROFINET kapcsolat és a soros kapcsolat állapotát. Megtekintheti az egyes soros csomópontok állapotát is. A soros oldal és az események elemzési célból naplózásra kerülnek.

Karbantartás
Néha olyan problémába ütközik, amiben segítségre van szüksége. Ezért a felhasználói felülethez hozzáadtunk egy ügyfélszolgálati oldalt a kapcsolattartási adatokkal. Van egy gomb is, amellyel támogatási csomagot hozhat létre a hibaelhárítás megkönnyítése érdekében.

Ez a szöveg gépi fordítással készült.

Technical specifications:
Product.PlasticfreePackaging: #####PlastikfreieVerpackung · Csatlakozók: Profinet IO · Csatlakozók (Advantech): RS-485,RS-232,Modbus-RTU,Profinet · Méret, magasság: 144 mm · Méret, szélesség: 27 mm · További műszaki adatok: Méretek: (H x Sz x M) soros porttal és tápcsatlakozóval: 98 x 27 x 144 mm
Súly: 150 g
Gombok és kapcsolók: Visszaállító gomb és biztonsági kapcsoló
LED-ek: Állapotkijelző az átjáróhoz, valamint a fölérendelt ipari hálózathoz és a soros alhálózathoz
IP-védettség: IP20
Ház anyaga: PC ABS, UL 94 VO
Szerelés: DIN sín (35 * 7,5/15)
Üzemi hőmérséklet: -25 és +70 °C között
Tárolási hőmérséklet: -40 és +85 °C között
Relatív páratartalom: 0-95%, nem lecsapódó
Telepítési magasság: Akár 2000 m

Áramellátás
Bemeneti feszültség: 12 - 30 VDC
Energiafogyasztás: Tipikus értékek: 160 mA 24 V-on, maximum 400 mA 12 V-on
Hálózati csatlakozás: 3 pólusú Phoenix dugó
Védelem: fordított polaritás és rövidzárlat elleni védelem

SOROS RS232/485 PORT
Csatlakozások: 1 db RS232/RS485
Átviteli sebesség: 1200 bit/s - 128 kbit/s
Állomások max. száma: 31
Izoláció: Galvanikus leválasztás
Csatlakozó: 7 tűs Phoenix csatlakozó
Csomópontok max. száma: 31

MODBUS RTU
Üzemmód: Master
Támogatott függvények: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
Parancsok max. száma: 150
Bemeneti adatméret: 1024 bájt
Kimeneti adatméret: 1024 bájt

ETHERNET KAPCSOLATOK
Csatlakozások: 2 db Ethernet
Izoláció: Galvanikus leválasztás
Bitráta: 10/100 Mbps teljes duplex
Csatlakozó RJ45
Kapcsoló: Kétportos átkapcsoló

PROFINET
Üzemmód: PROFINET IO eszköz (slave)
Osztály: A, B
Kommunikációs csatornák: Valós idejű csatorna (RT)
Bemeneti adatméret: 1 024 bájt
Kimeneti adatméret: 1 024 bájt
Min. ciklusidő: 1 ms
Max. kapcsolatok száma: 1 IO-vezérlő alkalmazáskapcsolat + 2 eszközhozzáférési alkalmazáskapcsolat
Hálózati terhelési osztály: III. osztály
I& M rekordok: Gyártói adatok (I& M0), Címkeinformációk (I& M1), Dátum/Idő (I& M2), Leírás (I& M3)
SNMP: Elérhető · Áramfelvét: 160 mA · Áramfelvét (max.): 400 mA · Üzemi feszültség: 12-30 VDC · Üzemi hőmérséklet (max.): + 70 °C · Üzemi hőmérséklet (min.): -25 °C

Package contents:
Gyors telepítési útmutató,7 tűs csavaros csatlakozó,Tápcsatlakozó: 3 tűs,Letölthető konfigurációs szoftver,(hálózati adapter nélkül szállítjuk)
