akYtec PR205.24.1.2 156316 SPS vezérlő relé 24 V/DC

akYtec

PR205.24.1.2

156316

#####SPS-Steuerrelais

24 V/DC

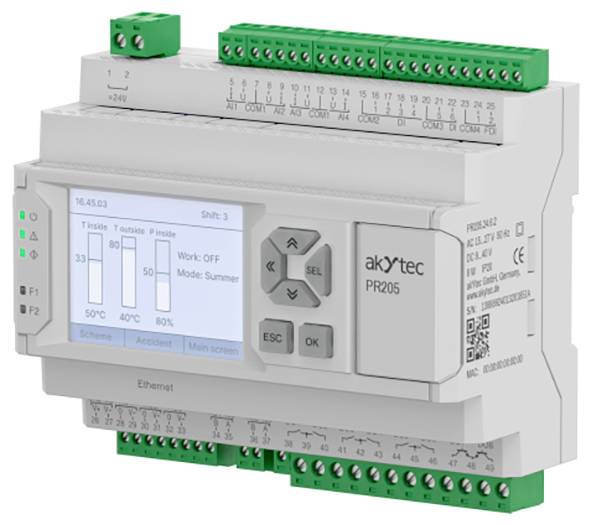

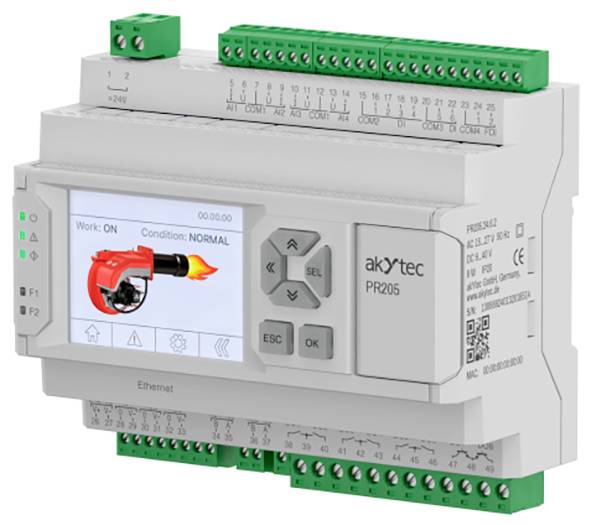

PR205.24.1.2, programozható relé

HMI: Grafikus képernyő és gombok

Grafikus színes monitor, 2,4 hüvelykes képátló, 320 × 240

6 mechanikus gomb, a felhasználó által testreszabható

5 LED: 3 szerviz LED, 2 felhasználói LED

A bemenetek és kimenetek optimális kombinációja

4 analóg bemenet: PT1000, NTC/PTC, 4...20 mA/ 0...10 V, diszkrét mód

3 univerzális analóg kimenet: 4...20 mA/0...10 V

6 digitális bemenet (24 V-os tápegység)

2 gyors digitális bemenet, akár 100 kHz-ig

8 digitális kimenet (E/M relék és tranzisztorkapcsolók)

Kommunikációs funkciók

Ethernet interfész, master/slave mód, Modbus TCP:

Közvetlen hozzáférés az akYtec felhőszolgáltatásához

Csatlakozás PC-hez a program konfigurálásához és rögzítéséhez

Konfiguráció az akYtec ToolPro programban

Folyamatvizualizáció vezérlőpanelekkel és SCADA-val

I/O bővítés akYtec Mx210 modulokkal

Akár 2 RS-485 interfész, master/slave mód, Modbus RTU/ASCII:

Integráció SCADA rendszerekbe

Folyamatvizualizáció vezérlőpanelekkel

Bemenetek/kimenetek bővítése akYtec Mx110 modulokkal

Külső eszközök vezérlése: frekvenciaváltók, érzékelők stb.

Csatlakozás PC-hez a konfigurációhoz és a programrögzítéshez

Kompakt, moduláris ház 7 modul szélességgel

Levehető sorkapcsok az egyszerű telepítés érdekében

Gyors elemcsere

használathoz

2 Tápegység módosítás: ~/=24 V

Bemeneti/kimeneti csatornák bővítése PRM modulok segítségével

Működés fűtetlen helyiségekben: -20...+55 °C

Konfiguráció és programtárolás USB-n és Etherneten keresztül

A PR205 egy kompakt PLC Ethernettel és grafikus kijelzővel. A kijelző felhasználóbarát és letisztult felhasználói felületet biztosít, ami nagyban leegyszerűsíti a beállítást és az információk megértését. Az eszköz az analóg és diszkrét I/O optimális konfigurációját ötvözi a szellőztető, fűtési és légkondicionáló rendszerek vezérléséhez, az ingyenes ALP programozási környezet használatával. További modulok Ethernet és RS-485 interfészeken keresztül csatlakoztathatók, az információk magasabb szintre továbbíthatók, a rendszer más elemei vezérelhetők, és az információk az akYtec felhőbe továbbíthatók.

A rendszer saját bemeneteinek/kimeneteinek bővítéséhez az akYtec PRM bővítőmodulok közvetlenül csatlakoztathatók a PLC-hez a belső buszon keresztül. Az algoritmusokat a felhasználó írja FBD nyelven, az ST funkcióblokkjainak támogatásával az ingyenes akYtec ALP programozási környezetben.

Az algoritmus feltöltése és konfigurálása Micro-USB, Ethernet vagy RS-485 porton keresztül történik.

A PR205 egy új, programozható relé grafikus kijelzővel és Ethernet interfésszel. Az analóg és diszkrét bemenetek/kimenetek optimális konfigurációját kombinálja a szellőztető, fűtési és légkondicionáló rendszerek stb. vezérléséhez. A bemenetek és kimenetek száma az akYtec PRM bővítőmodulok használatával növelhető. Szükség esetén a bemenetek/kimenetek száma a PRM bővítőmodulok segítségével növelhető.

A grafikus színes képernyő kényelmes és letisztult felhasználói felületek létrehozását teszi lehetővé. Ez jelentősen leegyszerűsíti az információk konfigurációját és érzékelését.

Az Ethernet interfész lehetővé teszi az eszköz integrálását elosztott rendszerekbe, a bemenetek/kimenetek bővítését az akYtec Mx210 I/O modulok segítségével, valamint az eszközök távoli vezérlését és kezelését az akYtec felhőszolgáltatásán keresztül. A PR205 két integrált RS-485 interfésszel rendelkezik, amelyek felhasználhatók adatátvitelre a magasabb szintre, valamint más rendszerelemek vezérlésére.

A PR205 algoritmust a felhasználó hozza létre az ingyenes ALP programozási környezetben. Ez lehetővé teszi testreszabott felhasználói algoritmusok létrehozását és a rendszer összes speciális jellemzőjének figyelembevételét.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Analóg bemenetek száma (max.): 4
• Analóg kimenetek száma (max.): 3
• Digitális bemenetek száma (max.): 6
• Max. üzemi feszültség: 36 V/DC
• Relé kimenetek száma (max.): 8
• További műszaki adatok: Minimális üzemi feszültség: 20 V DCMaximális üzemi feszültség: 36 V DCTápfeszültség: 24 V/DCHirdetés: IgenTerméktípus: PLC vezérlőRelé kimenetek száma (max.): 8Magasság: 58 mmHossz: 123 mmSzélesség: 108 mmIP-védettség: IP20Gyártói cikkszám: 156316Méretek: 123 x 108 x 58 mm (H x Sz x M)Valós idejű óra: IgenInterfészek: 1 db Ethernet, 2 db RS485Digitális bemenetek száma (max.): 6Gyors digitális bemenetek száma (max.): 2Analóg bemenetek száma (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm stb.): 4Támogatott protokollok: Modbus TCP / RTU / ASCII (master / slave) Óra: Valós idejű óraProgrammemória: ROM 224 kB / Reserve 60 kBModell típusa: PR205.24.1.2Bővítőmodulok száma: 2Csatlakozás típusa (részletek): DIN sín (kapcsolótábla / elosztódoboz)Maximális környezeti hőmérséklet: +55 °CMinimális környezeti hőmérséklet: -20 °CAnalóg kimenetek száma (max.) (4...20 mA/0...10 V): 3
• Támogatott protokollok: Modbus TCP/RTU/ASCII (master/slave)
• Védelmi típus: IP20
• Üzemi feszültség: 24 V/DC
• Üzemi feszültség (min.): 20 V/DC

Szállítás tartalma

• PR205 - EszközRövid útmutatóSorkapcsok (készlet)
