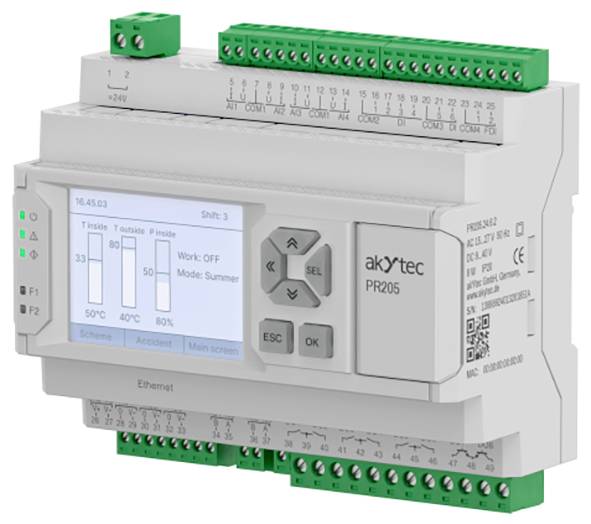

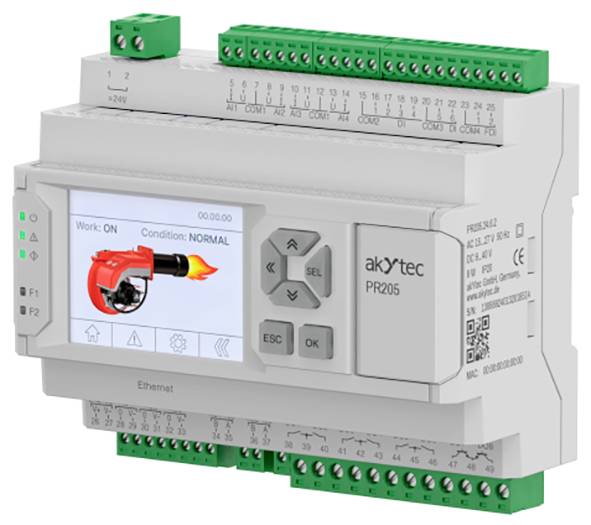

akYtec PR205.24.5.2 156317 SPS vezérlő relé 24 V/DC

akYtec

PR205.24.5.2

156317

#####SPS-Steuerrelais

24 V/DC

PR205.24.5.2, programozható relé

HMI: Grafikus képernyő és gombok.

Grafikus színes képernyő (2,4 hüvelyk átló, 320 x 240 pixel felbontás)

Hat mechanikus gomb, melyeket a felhasználó testreszabhat

Öt LED: három szerviz LED és két felhasználói LED

A bemenetek és kimenetek optimális kombinációja

4 analóg bemenet: PT1000, NTC/PTC, 4...20 mA/0...10 V, diszkrét mód

3 univerzális analóg kimenet: 4...20 mA/0...10 V

6 digitális bemenet (24 V-os tápegység)

2 gyors digitális bemenet, akár 100 kHz-ig

8 digitális kimenet (E/M relék és tranzisztoros gombok)

Kommunikációs funkciók

Ethernet interfész, master/slave mód, Modbus TCP:

Közvetlen hozzáférés az akYtec felhőszolgáltatásához

PC-kapcsolat a program konfigurálásához és rögzítéséhez

Konfiguráció az akYtec ToolPro programban

Folyamatvizualizáció kezelőpanelekkel és SCADA-val

I/O bővítés akYtec Mx210 modulokkal

Akár 2 RS-485 interfész, master/slave mód, Modbus RTU/ASCII:

Integráció SCADA rendszerekbe

Folyamatvizualizáció kezelőpanelekkel

Bemenetek/kimenetek bővítése akYtec Mx110 modulokkal

Külső eszközök vezérlése: frekvenciaváltók, érzékelők stb.

PC-kapcsolat a konfigurációhoz és a programrögzítéshez

Kompakt, moduláris ház 7 modul szélességgel

Levehető sorkapcsok az egyszerű telepítés érdekében

Gyors akkumulátorcsere

használathoz

2 Tápegység módosítás: ~/=24 V

Bemeneti/kimeneti csatornák bővítése PRM modulokon keresztül

Működés fűtetlen helyiségekben: -20…+55 °C

Konfiguráció és programrögzítés USB-n és Etherneten keresztül

A PR205 egy kompakt PLC Ethernet interfésszel és grafikus kijelzővel. A felhasználóbarát és letisztult felhasználói felület nagyban leegyszerűsíti a beállítást és az információk megértését. Az ingyenes ALP programozási környezet használatával az eszköz optimális analóg és diszkrét I/O konfigurációt valósíthat meg szellőztető, fűtési és légkondicionáló rendszerek vezérléséhez. További modulok Ethernet és RS-485 interfészeken keresztül csatlakoztathatók. Továbbá lehetőség van információk továbbítására a magasabb szintre, más rendszerelemek vezérlésére, valamint információk továbbítására az akYtec felhőbe.

A rendszer saját bemeneteinek/kimeneteinek bővítéséhez az akYtec PRM bővítőmodulok közvetlenül csatlakoztathatók a PLC-hez a belső buszon keresztül. Az algoritmusokat a felhasználó írja FBD nyelven, támogatva a funkcióblokkokat az ALP on ST szabad programozási környezetben.

Az algoritmus feltöltése és konfigurálása Micro-USB, Ethernet vagy RS-485 porton keresztül történik.

A PR205 egy új, programozható relé grafikus kijelzővel és Ethernet interfésszel. Az analóg és diszkrét bemenetek/kimenetek optimális konfigurációját ötvözi a szellőztető, fűtési és légkondicionáló rendszerek vezérléséhez. A bemenetek/kimenetek száma az akYtec PRM bővítőmodulok használatával növelhető. Szükség esetén az I/O portok száma növelhető az akYtec PRM bővítőmodulok segítségével.

A grafikus színes képernyő kényelmes és letisztult felhasználói felületek létrehozását teszi lehetővé. Ez jelentősen leegyszerűsíti az információk konfigurációját és érzékelését.

Az eszköz Ethernet interfészen keresztül integrálható elosztott rendszerekbe. Továbbá lehetőség van a bemenetek és kimenetek bővítésére az akYtec Mx210 I/O modulok segítségével, valamint az eszközök távoli vezérlésére és kezelésére az akYtec felhőszolgáltatás segítségével. A PR205 két integrált RS-485 interfésszel rendelkezik, amelyek felhasználhatók adatátvitelre a magasabb szintre, valamint más rendszerelemek vezérlésére.

A PR205 algoritmust a felhasználó hozza létre az ingyenes ALP programozási környezetben. Ez lehetővé teszi egyedi felhasználói algoritmusok létrehozását, amelyek figyelembe veszik az összes rendszerspecifikációt.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Analóg bemenetek száma (max.): 4
• Analóg kimenetek száma (max.): 3
• Digitális bemenetek száma (max.): 6
• Max. üzemi feszültség: 36 V/DC
• Relé kimenetek száma (max.): 6
• További műszaki adatok: Minimális üzemi feszültség: 20 V DCMaximális üzemi feszültség: 36 V DCTápfeszültség: 24 V/DCHirdetés: IgenTerméktípus: PLC vezérlőRelé kimenetek száma (max.): 6Magasság: 58 mmHossz: 123 mmSzélesség: 108 mmIP-védettség: IP20Gyártói cikkszám: 156317Méretek: 123 x 108 x 58 mm (H x Sz x M)Valós idejű óra: IgenInterfészek: 1 db Ethernet, 2 db RS485Digitális bemenetek száma (max.): 6Gyors digitális bemenetek száma (max.): 2Analóg bemenetek száma (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm stb.): 4Analóg kimenetek száma (max.) (4...20 mA/0...10 V): 3Támogatott protokollok: Modbus TCP / RTU / ASCII (master / slave) Óra: Valós idejű óraProgrammemória: ROM 224 kB / Reserve 60 kBModell típusa: PR205.24.5.2Tranzisztor kimenetek száma (max.): 2Bővítőmodulok száma: 2Csatlakozás típusa (részletek): DIN sín (vezérlőszekrény / elosztódoboz)Maximális környezeti hőmérséklet: +55 °CMinimális környezeti hőmérséklet: -20 °C
• Támogatott protokollok: Modbus TCP/RTU/ASCII (master/slave)
• Védelmi típus: IP20
• Üzemi feszültség: 24 V/DC
• Üzemi feszültség (min.): 20 V/DC

Szállítás tartalma

• PR205 - EszközRövid útmutatóSorkapcsok (készlet)
