akYtec 2TCR1-P2.RR 151437 SPS szabályozó modul 24 V/DC, 230 V/AC

akYtec

2TCR1-P2.RR

151437

SPS szabályozó modul

24 V/DC,230 V/AC

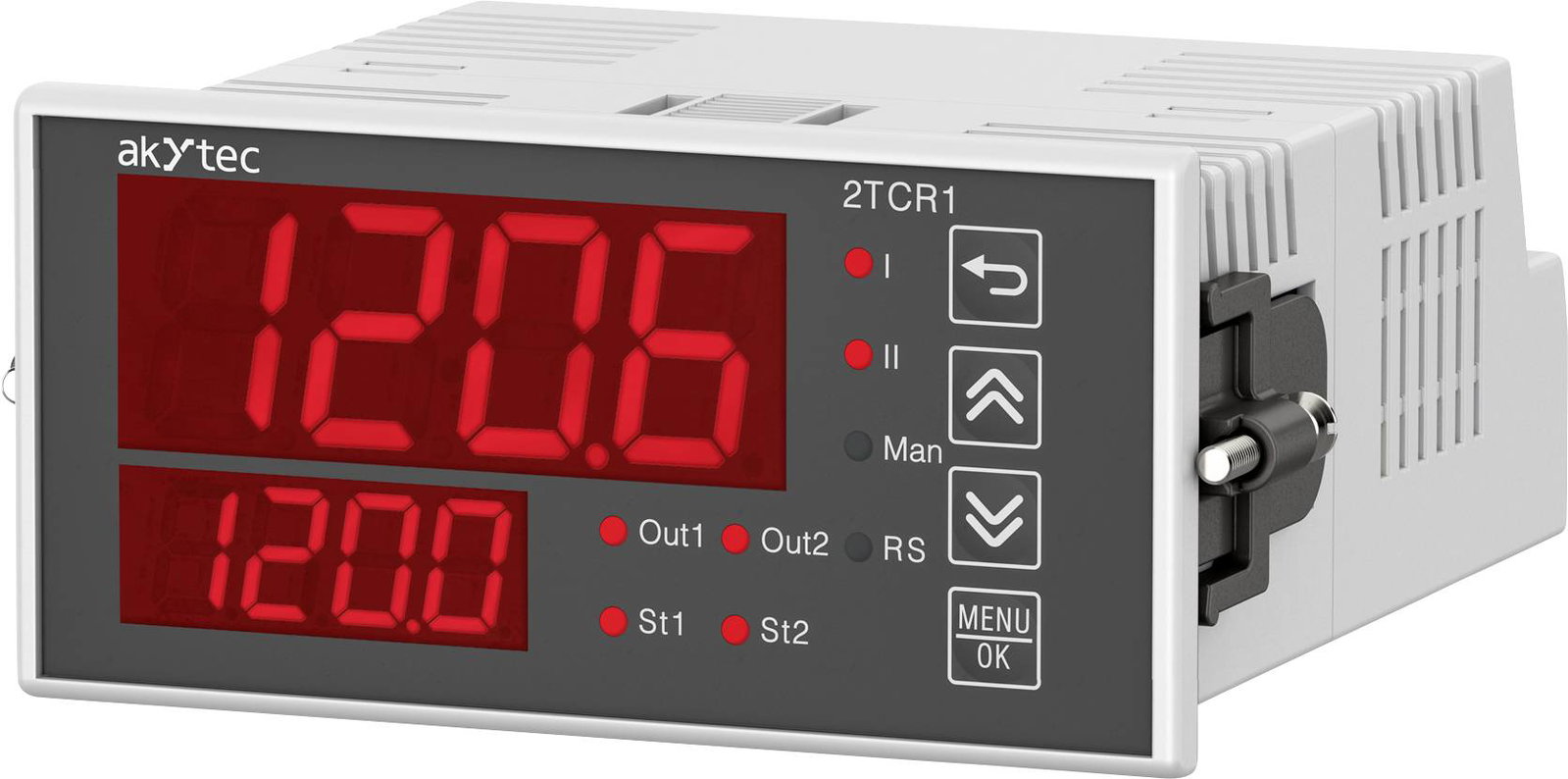

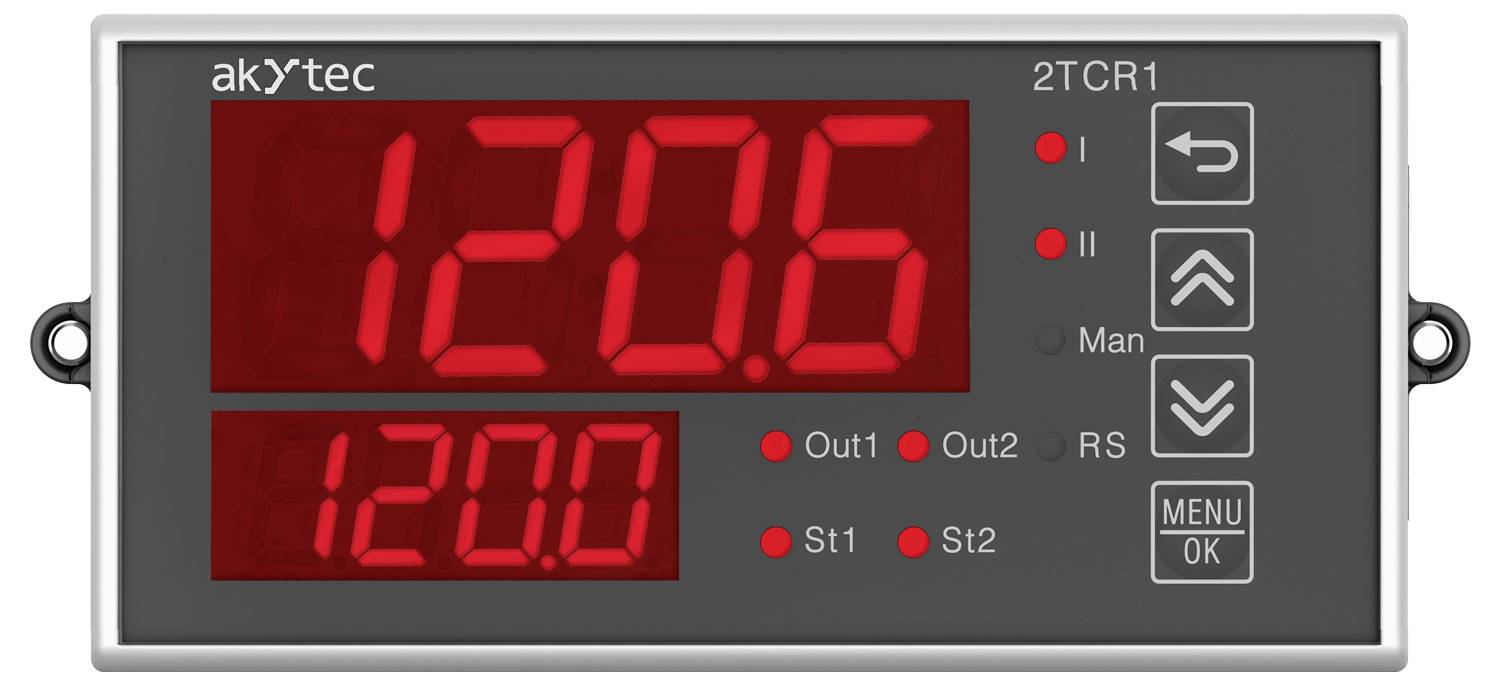

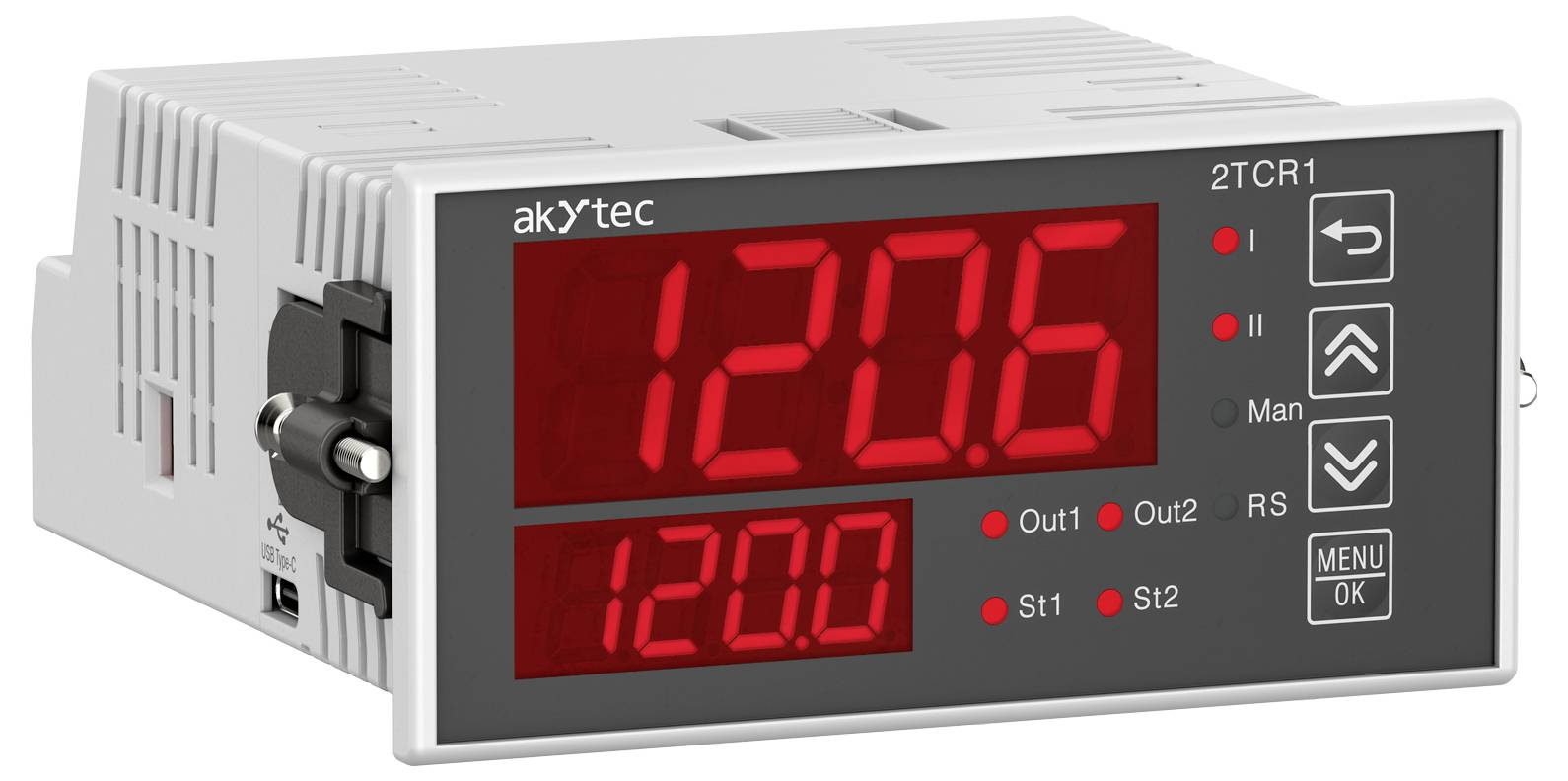

2TCR1-P2.RR, 2 csatornás, kétpontos szabályozó

Fizikai mennyiségek mérése és szabályozása két csatornán keresztül:

Egy kétpontos szabály szerint

Egy hárompontos szabály szerint mért mennyiség

Analóg P-vezérlés

Időjárásfüggő szabályozás

A kommunikáció elvesztésének monitorozása az aktuátorokkal.

Riasztás az előre meghatározott mérési határértékek túllépése esetén

Programozás Micro USB-n keresztül

Kézi vezérlési mód aktuátorokhoz

Ingyenes konfigurációs szoftver

A 2TCR1 egy kétcsatornás hőmérséklet-szabályozó, amelyet hőmérséklet és más fizikai mennyiségek (pl. nyomás, páratartalom, szint, áramlási sebesség stb.) mérésére, rögzítésére vagy automatikus szabályozására terveztek. Fő erőssége a két csatorna független szabályozása, amely lehetővé teszi összetett szabályozási stratégiák, például átlagérték-szabályozás vagy differenciálszabályozás megvalósítását. Egy második bemenet megléte lehetővé teszi a két mért változón alapuló vezérlést – opcionálisan a két bemeneti érték átlagának vagy különbségének kiszámításával. Az RS-485 interfész lehetővé teszi az összes mérési és eszközkonfigurációs adat továbbítását az üzemi vezérlőrendszerbe.

A modul 24 V DC feszültséggel működik, Ethernet interfésszel rendelkezik, és Modbus TCP protokollon keresztül kommunikál. IP20-as védettséggel rendelkezik, és -40 és +55 °C közötti üzemi hőmérséklet-tartományra tervezték.

A láncba kötés és az automatikus Ethernet-bypass funkció támogatása megakadályozza a nem kívánt kommunikációs hibát, ha az egyik modul véletlenül kikapcsol vagy meghibásodik.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Analóg bemenetek száma (max.): 2
• Környezeti hőmérséklet (max.): -40 °C
• Környezeti hőmérséklet (min.): +55 °C
• Max. üzemi feszültség: 264 V/AC,120 V/DC
• További műszaki adatok: Minimális üzemi feszültség: 90 V AC 21 V DCMaximális üzemi feszültség: 264 V AC 120 V DCNévleges üzemi feszültség: 24 V/DC 230 V/ACTápfeszültség: 230 (90...264) V~ 50 (47...63) Hz-en 24 (21...120) V⎓Maximális energiafogyasztás: 11 VA 9 WAnalóg bemenetek száma: 2Bemeneti jel: Áram: 0...5 mA, 0(4)...20 mAFeszültség: 0(2)...10 VRTD: 50/100/1000Ω Cu, Pt, Ni, M, PHőelemek: B, J, K, N, RDigitális kimenetek száma: 2Konfigurációs interfész: USB 2.0 (Micro-USB), RS-485Protokoll: Modbus RTU, Modbus ASCIIKörnyezeti hőmérséklet: -40...+55 °CTárolási hőmérséklet: -40...+55 °CRelatív páratartalom: Akár 95%, nem lecsapódóVédettség: IP54 / IP20Méretek: 96 x 48 x 100Súly: kb. 400 gTerméktípus: Hőmérséklet-szabályozóBemeneti ellenállás feszültségméréshez: 300 kΩMaximális mintavételi idő: 1 sKimenet típusa: R (elektromágneses reléérintkezők)Interfész: RS-485
• Támogatott protokollok: Modbus RTU, Modbus ASCII
• Védelmi típus: IP54,IP20
• Üzemi feszültség: 24 V/DC,230 V/AC
• Üzemi feszültség (min.): 90 V/AC,21 V/DC

Szállítás tartalma

• 2TCR1-P2.RR.RSHasználati útmutató
