akYtec ITP15-M 149586 Kijelző egység 24 V/DC

ITP15-M, LED-es oszlopdiagramos kijelző

Háromszínű, hétszegmenses kijelző (zöld/piros/sárga)

Konfigurálható analóg bemenet (0–5 mA, 0(4)–20 mA, 0(2)–10 V), RTD és hőelemjelek

Programozás Micro USB-n keresztül

BE/KI vezérlés: Tartalmaz egy NPN kimenetet a BE/KI funkció vezérléséhez.

Üzemmódok: A mért érték folyamatos kijelzése / Háromszínű kijelző küszöbértékek alapján

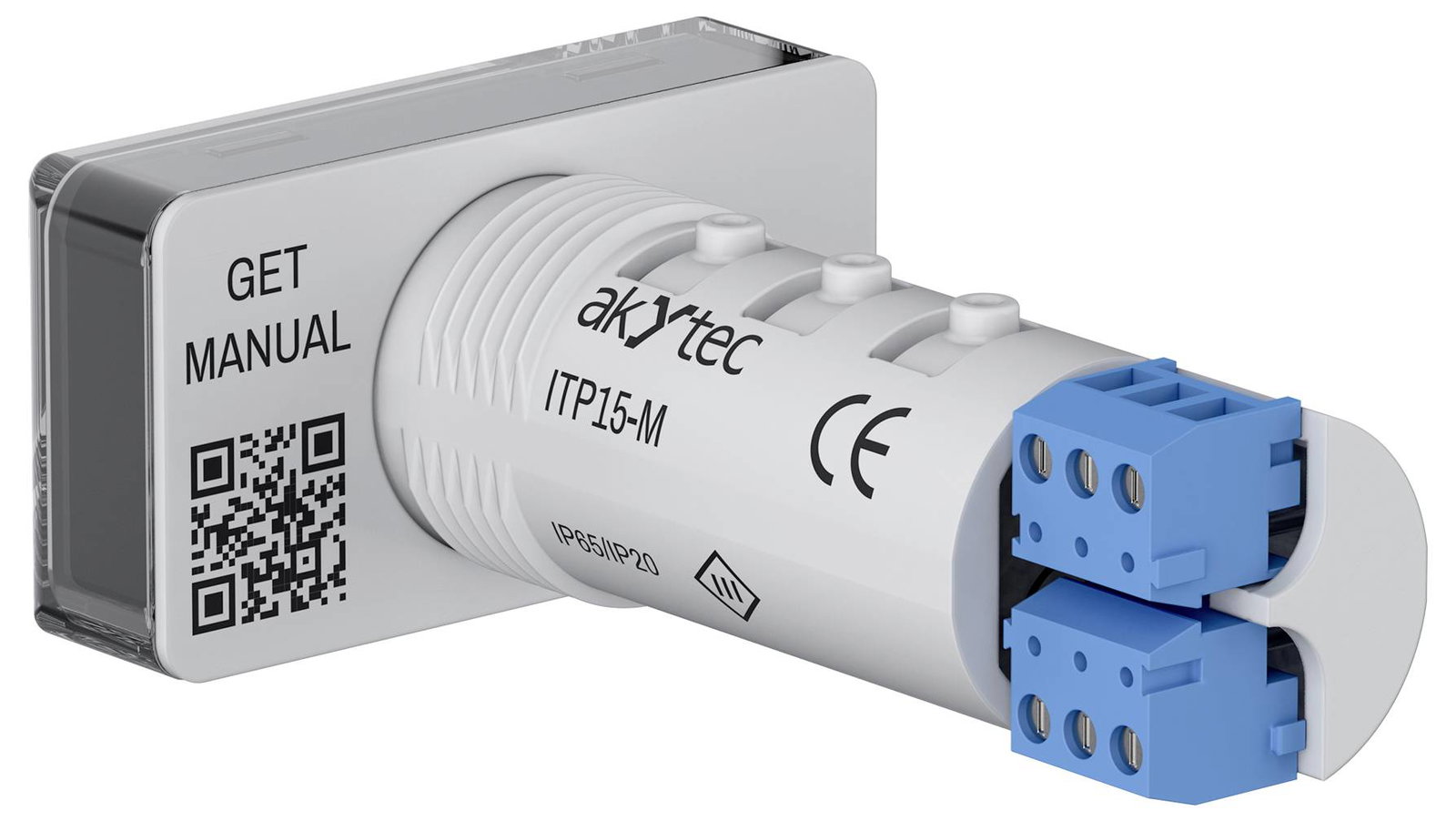

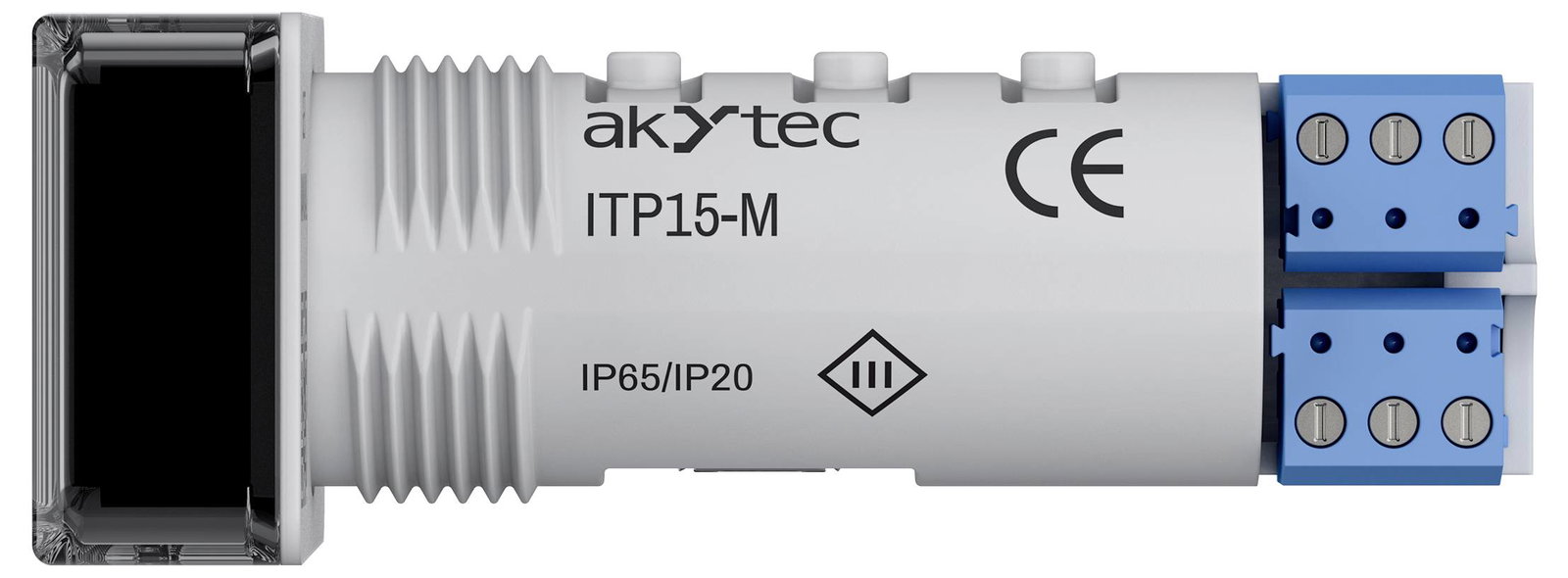

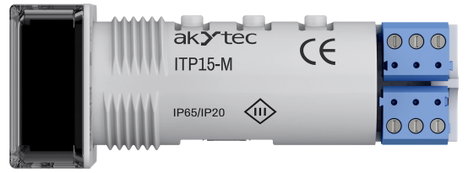

Szabványosított kialakítás, illeszkedik a jelzőlámpák szabványos 22,5 mm-es furatába

Digitális szűrő

Kijelzési tartomány: -999 … +9999

Állítható tizedespont pozíció

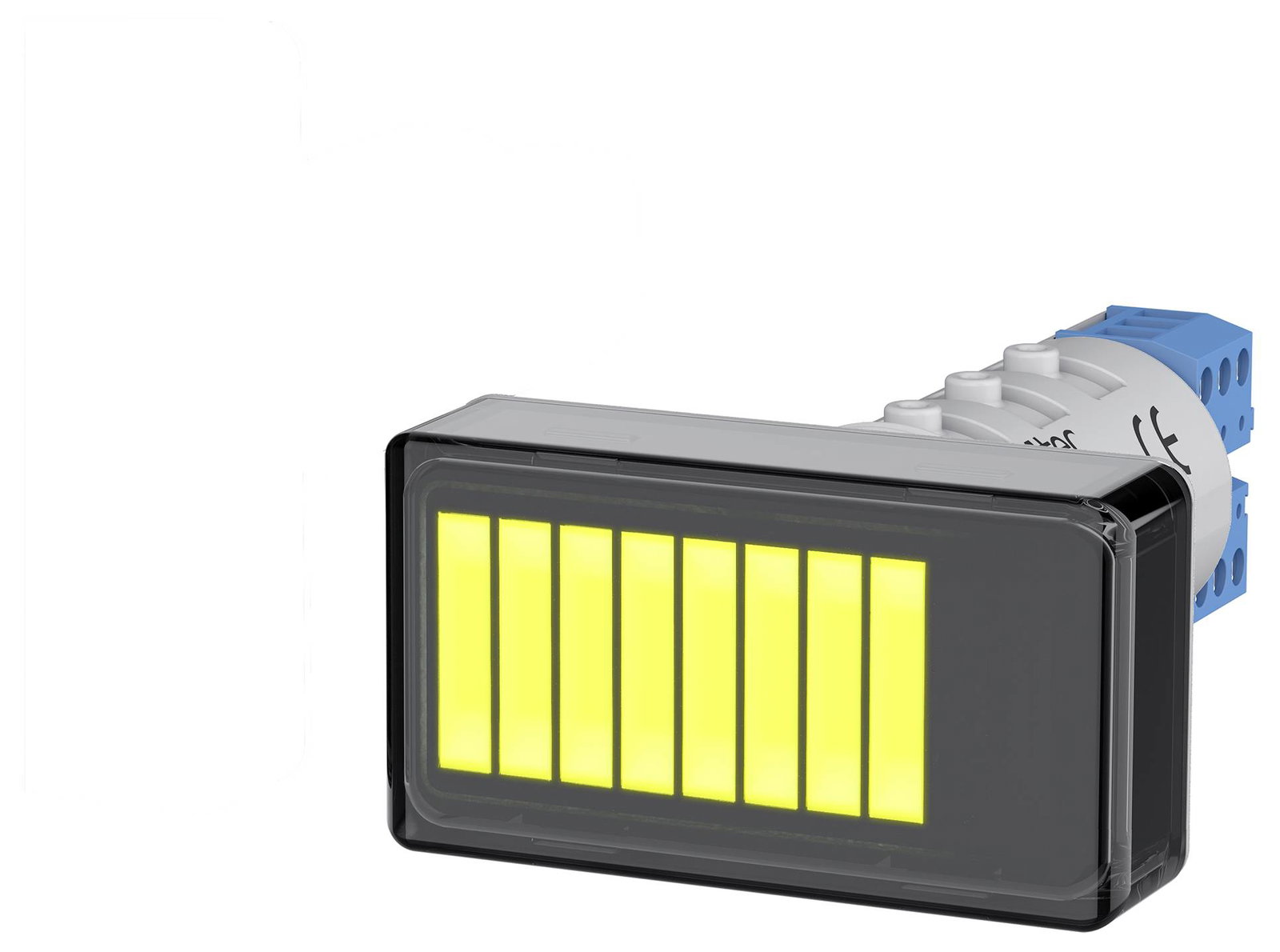

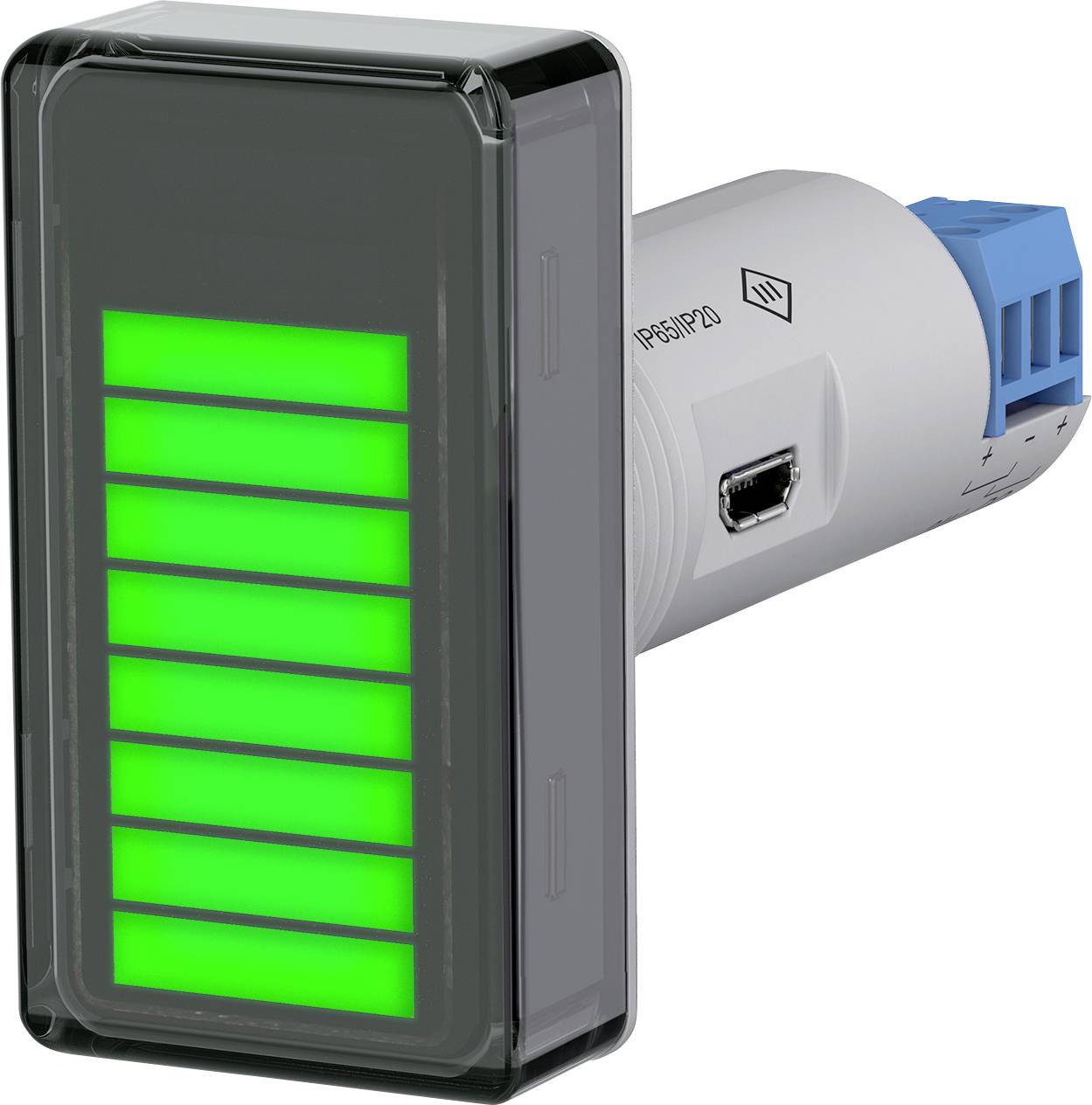

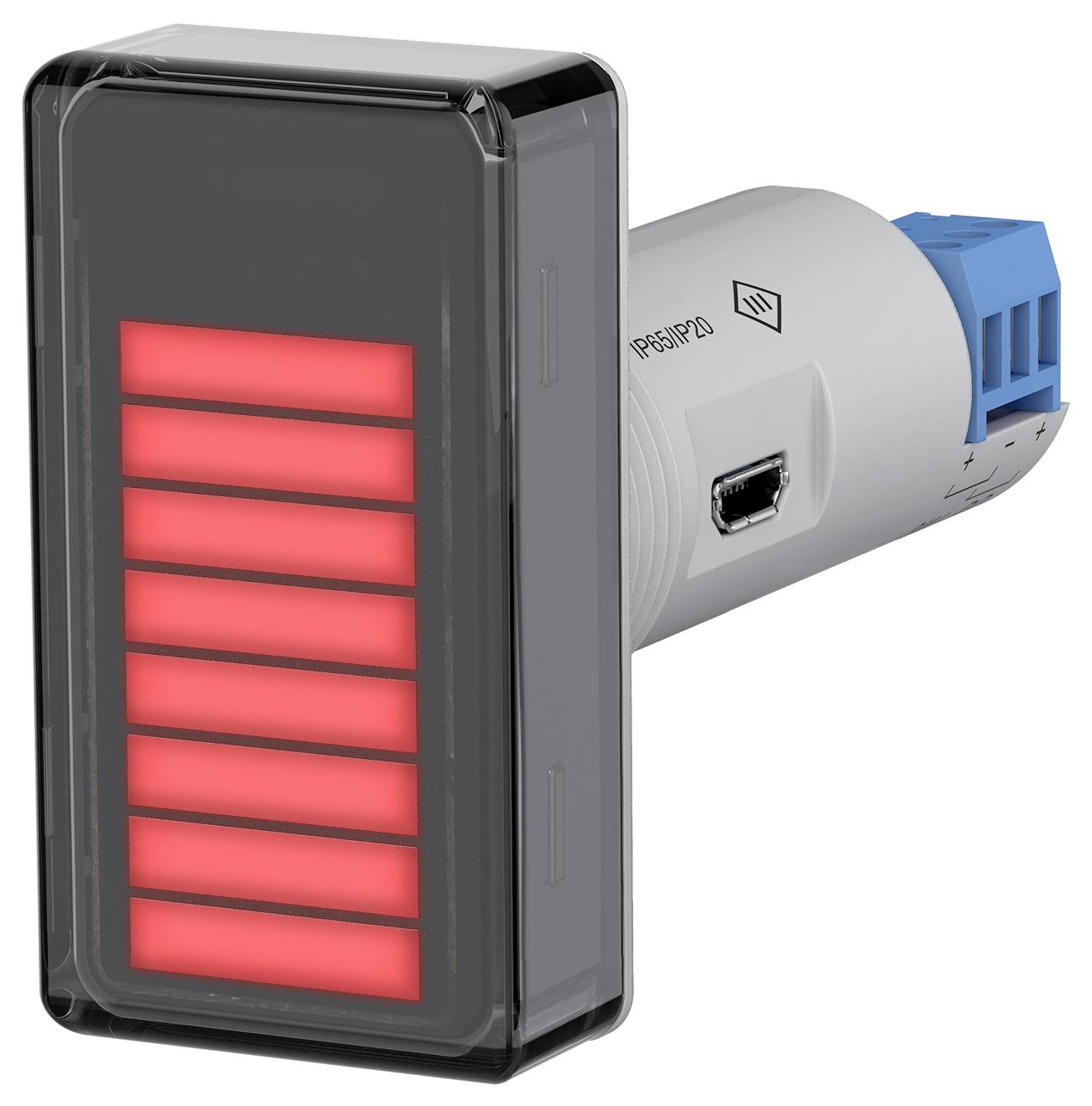

Az ITP15-M oszlopdiagramos kijelző egy kompakt, előlapra szerelt folyamatjelző, amely analóg bemeneti jelet jelenít meg 0 és 100% közötti tartományban 10 oszlop segítségével, ahol minden oszlop 10%-ot jelent. Háromszínű kijelzővel rendelkezik, amely zöld, sárga és piros színben jeleníti meg a mért értékeket. A színváltozás küszöbértékei egyedileg állíthatók be az alkalmazásspecifikus követelményeknek megfelelően. Kompakt, szabványosított kialakításának köszönhetően az ITP15-M illeszkedik a jelzőlámpák szabványos 22,5 mm-es furatába, és gyors és egyszerű telepítést tesz lehetővé – még nyomás-, páratartalom- és egyéb mérési alkalmazásokban is.

Az ITP15-M kijelző lehetővé teszi a felhasználó által definiált kapcsolási küszöbértékek konfigurálását a színváltozásokhoz, valamint a jel mérési tartományán belüli megfelelő színekhez. Az egyetlen követelmény az, hogy minden egyes következő színzóna szintjének küszöbértékeinek magasabbnak kell lenniük az előző küszöbértéknél.

A kijelző 24 V DC tápellátású, IP65 védettségű, és -40 és +60 °C közötti hőmérsékleti tartományra tervezték.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Analóg bemenetek száma (max.): 1
• Környezeti hőmérséklet (max.): -40 °C
• Környezeti hőmérséklet (min.): +60 °C
• Max. üzemi feszültség: 30 V/DC
• További műszaki adatok: Minimális üzemi feszültség: 10 V/DCMaximális üzemi feszültség: 30 V/DCNévleges üzemi feszültség: 24 V/DCTápellátás: 10…30 V DC (24 V)Teljesítményfelvétel....................... max. 1 WAnalóg bemenetek száma: 1Bemeneti jel: Áram: 0…5 mA, 0(4)…20 mA Feszültség: 0(2)…10 VRTD: 50/100/1000Ω Cu, Pt, Ni, M, PHőelemek: B, J, K, N, RKijelző: 10 szegmenses kijelző (skála 0…100%)Maximális teljes skálapontosság: RTD, feszültség-/áramjelek: ±0,25%, hőelemek, pirométerek: ±0,5% Digitális kimenetek száma: 1Típus: NPN tranzisztor 200mA 42VDCKonfigurációs interfész: USB 2.0 (Micro-USB)Protokoll: Modbus TCPKörnyezeti hőmérséklet: -40…+60 °CTárolási hőmérséklet: -40...+60 °CRelatív páratartalom: Akár 95%, nem lecsapódóVédettség: IP65Méretek: 26 × 48 × 65 mmSúly: körülbelül 150 gTerméktípus: Digitális DIN sínre szerelhető mérőeszköz
• Támogatott protokollok: Modbus TCP
• Védelmi típus: IP65
• Üzemi feszültség: 24 V/DC
• Üzemi feszültség (min.): 10 V/DC

Szállítás tartalma

• ITP15-MHasználati útmutatóTömítésRögzítő anya
