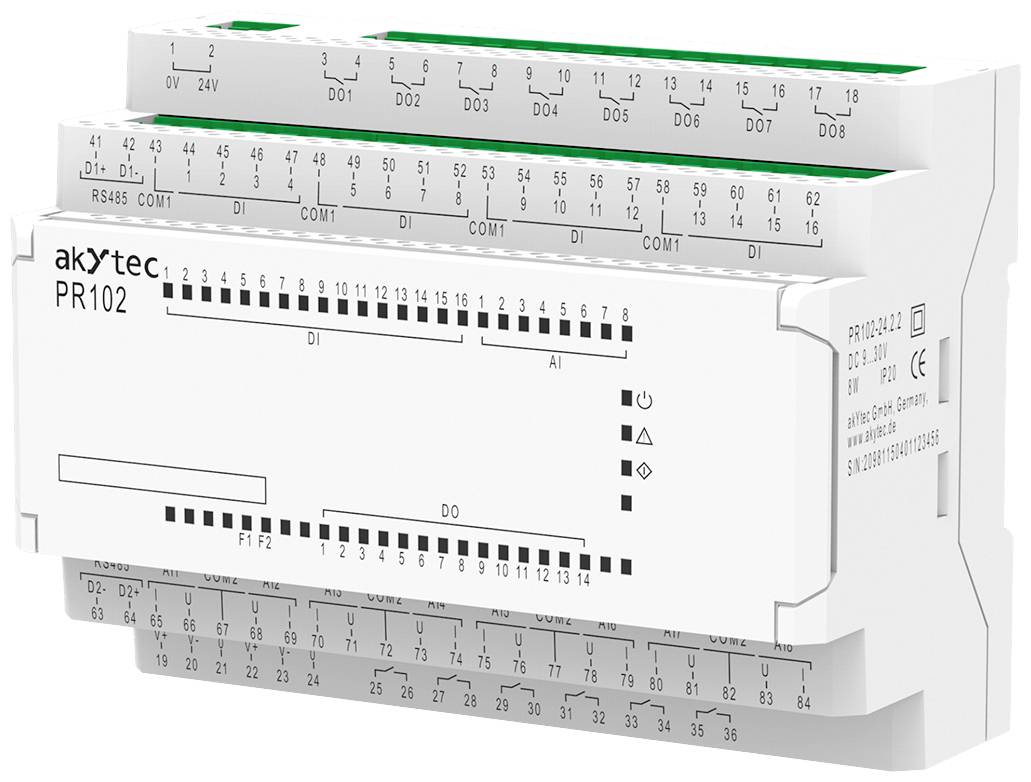

akYtec PR102.24.2.2 102600 Relé 24 V/DC

PR102.24.2.2, relé programozható

Összesen 40 be- és kimenet

8 analóg bemenet, kompatibilitás: RTD hőmérséklet érzékelő (Pt500/1000, Ni500/1000 stb.), NTC/PTC hőmérséklet érzékelő és szabványos jelek: 4-20 mA / 0-10 V / digitális

2 konfigurálható analóg kimenet, 4-20 mA vagy 0-10 V

2 db RS485 interfész

PRM bővítőmodulok csatlakoztatása: akár 32 további be- és kimenet teljesítményvesztés nélkül a belső eszközbuszon keresztül

Kiterjesztett üzemi hőmérséklet tartomány: -40...+55 ºС

USB tápegység programozási módban

A szoftver alapú funkciók közé tartoznak a nem felejtő változók, a napi időzítő, a heti időzítő, a PID szabályozás stb.

Megszakító formájának köszönhetően a PR102 programozható relé kényelmesen beépíthető bármely fogyasztói egységbe vagy kapcsolószekrénybe

Kivehető csavaros sorkapocs

Egyszerű elemcsere

A PR102 egy kompakt mini PLC kiterjedt automatizálási feladatok végrehajtására.

Az alkalmazási területek a világítástól, a szivattyútól, a szellőztetéstől és a fűtésszabályozástól az általános szabályozásig terjednek.

A PR102 vezérlőkészülék fő előnye a nagy számú be- és kimenet, amelyek széleskörű funkcionalitást biztosítanak.

A kapcsolószekrényben DIN-sínre szerelve a Mini-PLC PR102 mindössze 126 mm hosszú, és összesen 40 digitális és analóg bemenetet és kimenetet, valamint két RS485 portot kínál a készülékek Modbus-RTU/ASCII-n keresztüli kommunikációjához.

Továbbá a PR102 vezérlőegység be- és kimenetei bővíthetők akár két PRM sorozatú bővítőmodul hozzáadásával.

A funkcióblokk nyelvet használó akYtec ALP programozási környezetünket ingyenesen biztosítjuk a PR102 kompakt vezérlőhöz.

A benne létrehozott alkalmazásprogram ezután micro USB kábel segítségével átvihető a készülék memóriájába.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Analóg bemenetek száma (max.): 8
• Analóg kimenetek száma (max.): 2
• Digitális bemenetek száma (max.): 16
• Környezeti hőmérséklet (max.): -40 °C
• Környezeti hőmérséklet (min.): +55 °C
• Max. üzemi feszültség: 30 V/DC
• Méret, hossz: 108 mm
• Méret, magasság: 123 mm
• Méret, szélesség: 58 mm
• További műszaki adatok: Tápellátás: 24 (9...30) V DCTeljesítményfelvét................................ max. 8 WDigitális bemenetek: HIGH szint 8,5…30 V / 2…5 mA ALACSONY szint 3…+5 V / 0…15 mADigitális bemenetek száma: 16Digitális bemenetek típusa: kapcsolóérintkezőDigitális kimenetek típusa: relé kimenet, NODigitális kimenetek száma: 14Környezeti hőmérséklet: -40...+55 °CPáratartalom: 80%-ig, nem lecsapódó +25°C-igVédelmi típus: IP20Méretek: 123 × 108 × 58 mmSúly: kb. 350 gHáz anyaga: műanyagAnalóg bemenetek: 4-20 mA, 0-10 V, 0-300 kOhmPt1000, PTC, NTCInterfész: 2x RS485Analóg bemenetek száma: 8Bemeneti jel: analóg / digitálisDigitális kimenetek terhelhetősége: 5 A, 250 V AC 3A, 30V DCAnalóg kimenetek száma: 2Kimeneti jel: 4-20mA, 0-10VKülső tápfeszültség: 15…30 VProtokollok: Modbus RTU / ASCII (Master / Slave)Adatátviteli sebesség: 9,6...115,2 kBit/sSzoftver: ALPSzerelés: DIN sín (35 mm)
• Védelmi típus: IP20
• Üzemi feszültség: 24 V/DC
• Üzemi feszültség (min.): 9 V/DC

Szállítás tartalma

• PR102-24.2.2Sorkapocslécek (készlet)Rövid használati útmutató
