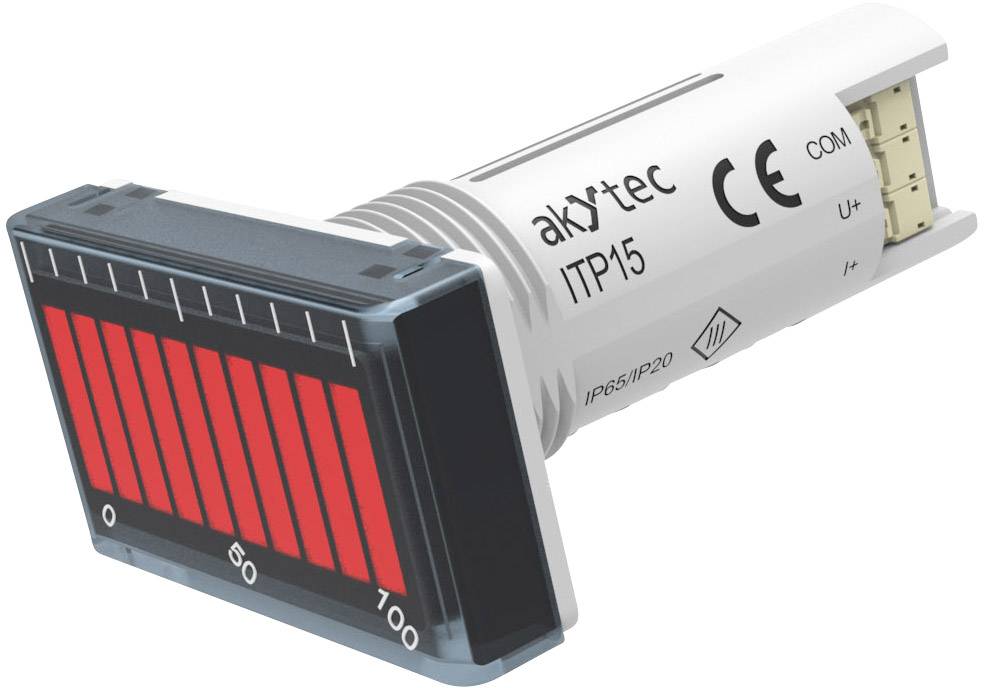

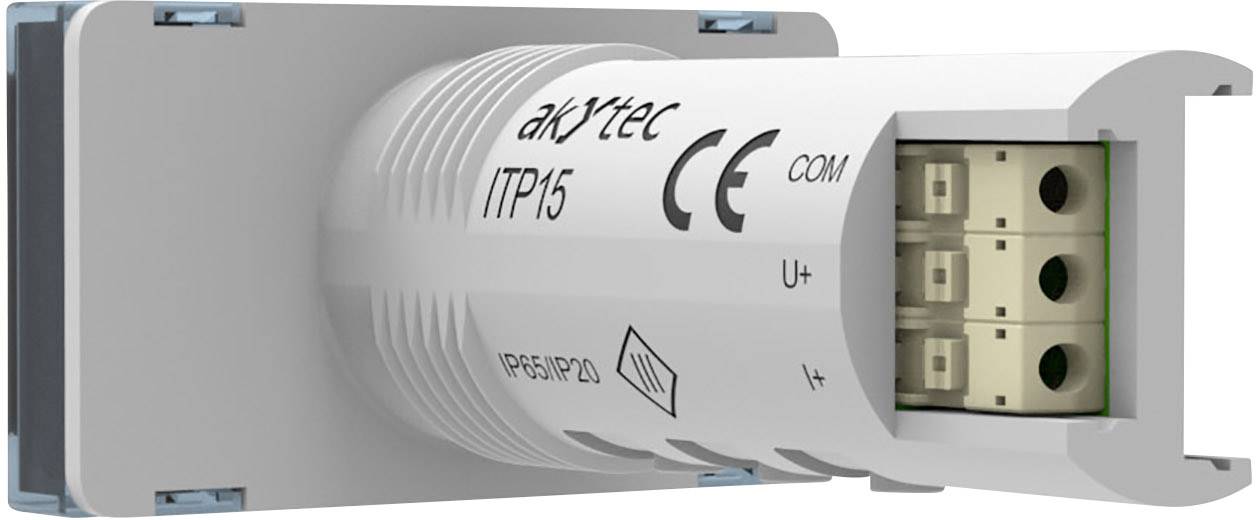

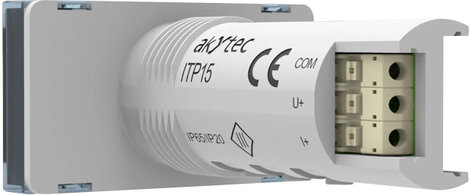

akYtec ITP15 Digitális beépíthető mérőműszer

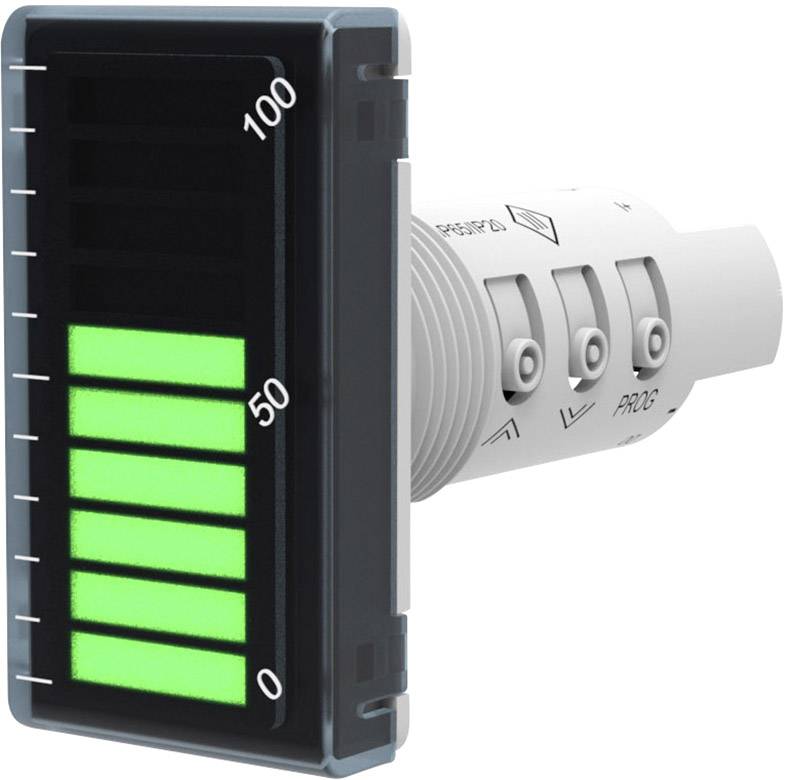

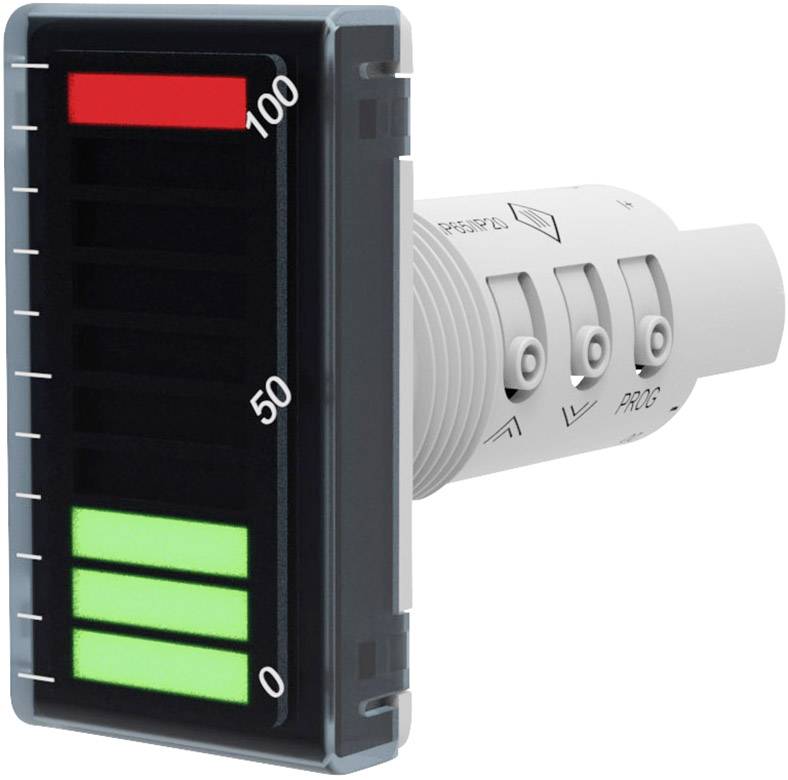

Oszlopdiagramon megjelenített ITP15

Az ITP15 oszlopdiagramon történő megjelenítés egy kompakt folyamatkijelző, amely egy analóg bemeneti jel 0 és 100% közötti megjelenítésére szolgál egy tíz szegmenses kijelzővel. A bemeneti jel lehet 0 (2) -10 V lineáris feszültségjel vagy 0 (4) -20 mA áramjel. A ház rögzítő részének hengeres alakja miatt az eszköz függőlegesen vagy vízszintesen is elhelyezhető a szerelési kivágás megváltoztatása nélkül. Az ITP15 illeszkedik a standard Ø22,5 mm kivágáshoz. Ennek az átmérőnek a kivágásait gyakran használják szabványos jelzőlámpák vagy nyomógombok rögzítésére a vezérlőszekrényekre vagy a vezérlőpanelekre. Ezen felül az ITP15 rendelkezik egy NPN tranzisztor kimenettel, amely lehetővé teszi egy alacsony feszültségű relé kétpontos vezérlését 42 V DC / 200 mA-ig.

Ez a szöveg gépi fordítással készült.

Jellemzők

• A mért érték oszlopdiagramon történő megjelenítése
• Kijelző tartomány 0… 100%
• 10 kétszínű (zöld / piros) sáv, mindegyik 10%
• Konfigurálható analóg bemenet (0–5 mA, 0 (4) –20 mA, 0 (2) –10 V)
• Kétpontos vezérlés NPN tranzisztor kimenettel
• 2 villogó üzemmód (gyors / lassú)
• riasztási beállítások

Műszaki adatok

• Beépíthető mérőműszer jellemzők: Színskála
• Kijelző megvilágítás: piros, zöld
• Kijelző technológia: LED
• Max. üzemi feszültség: 30 V
• Méret, hossz: 65 mm
• Méret, magasság: 26 mm
• Méret, szélesség: 48 mm
• Mérő funkció: Áramerőség, Feszültség AC, Feszültség DC
• Súly: 30 g
• Védelmi típus: IP65 (előlap), IP20 (hátoldal)
• Általános mérési tartomány (max.): 20 mA, 10 V
• Általános mérési tartomány (min.): 0 mA, 0 V
• Átmérő: 22.5 mm
• Üzemi feszültség: 24 V
• Üzemi feszültség (min.): 10 V
