Installációs időrelé 24 - 240 V DC/AC 1 váltó/feszültségmentes 5 A 250 V/AC, Eberle IZT 0530 53 649 001

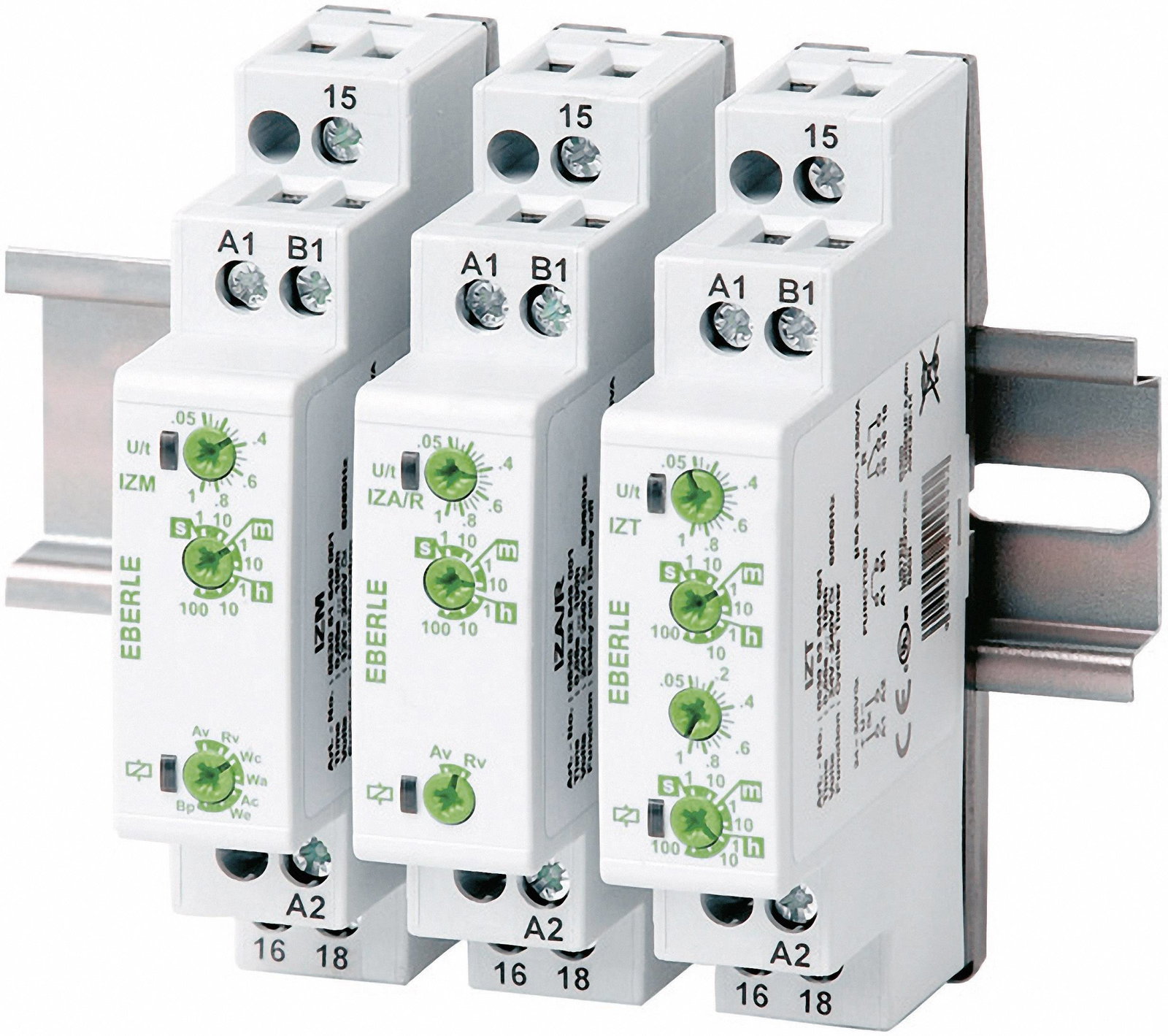

Installációs időrelé, IZ-sorozat

Installációs időrelé elosztóba építéshez, 35 mm-es szabvány sínre szerelhető - beépítési szélesség:17,5 mm. Előoldalon bepattintható - csavarhúzóval kezelhető - forgókapcsoló, funkció- és időtartomány kiválasztáshoz. Az üzemi feszültség és kimeneti relé (1 potenciálfüggetlen váltó) kapcsolási állapotának kijelzése (az időlefutás alatt villog) lehetővé teszi a funkcióállapot állandó ellenőrzését. A terhelhető vezérlőérintkező lehetővé teszi a párhuzamos terhelések - mint pl. védelmek, relék vagy ellenőrzőlámpák - kapcsolását. Az egymáshoz épített csatlakozókapcsokat elveszíthetetlen csavaros kapcsokkal szállítjuk. Az univerzális üzemi feszültség valamint az 50 ms és 100 h közötti széles időtartomány miatt számos alkalmazás számára elérhető, ±0,5 %-os időpontosság mellett.

Műszaki adatok

• Csatlakozó (speciális): (érvéghüvelyek nélkül) 4 mm²
• Frekvencia: 48 - 63 Hz
• Ház típus: önkioltó műanyagból
• Hőmérséklettartomány: -25 - +55 °C
• Időfunkció: Ütemezett szünettel kezdődő, ütemezett impulzussal kezdődő
• Időtartomány: 7 időtartomány: 0.05 s - 100 s között óra
• Kapcsolási feszültség: 250 V/AC
• Kapcsolóáram: 5 A
• Lég-/kúszópálya: (4 kV) 2.3 mm
• Méret, magasság: 87 mm
• Méret, szélesség: 17.5 mm
• Pontosság: 5 ms/0.5 %
• Szigetelési feszültség: 240 V/AC
• Teljesítményfelvét: 3 VA (1,6 W)
• További műszaki adatok: Vezérlőérintkező: párhuzamosan kapcsolt minimális terhelés: 1 VA/0,5 W, nem potenciálfüggetlen
• Típus: IZT
• Élettartam (elektromos): (1000 VA ohm-os terhelés) 200000 kapcsolás ciklus
• Élettartam (mechanikus): 20 millió kapcsolási ciklus
• Érintkező típus: 1 váltó, feszültségmentes
• Érintkezőanyag: AgNi
