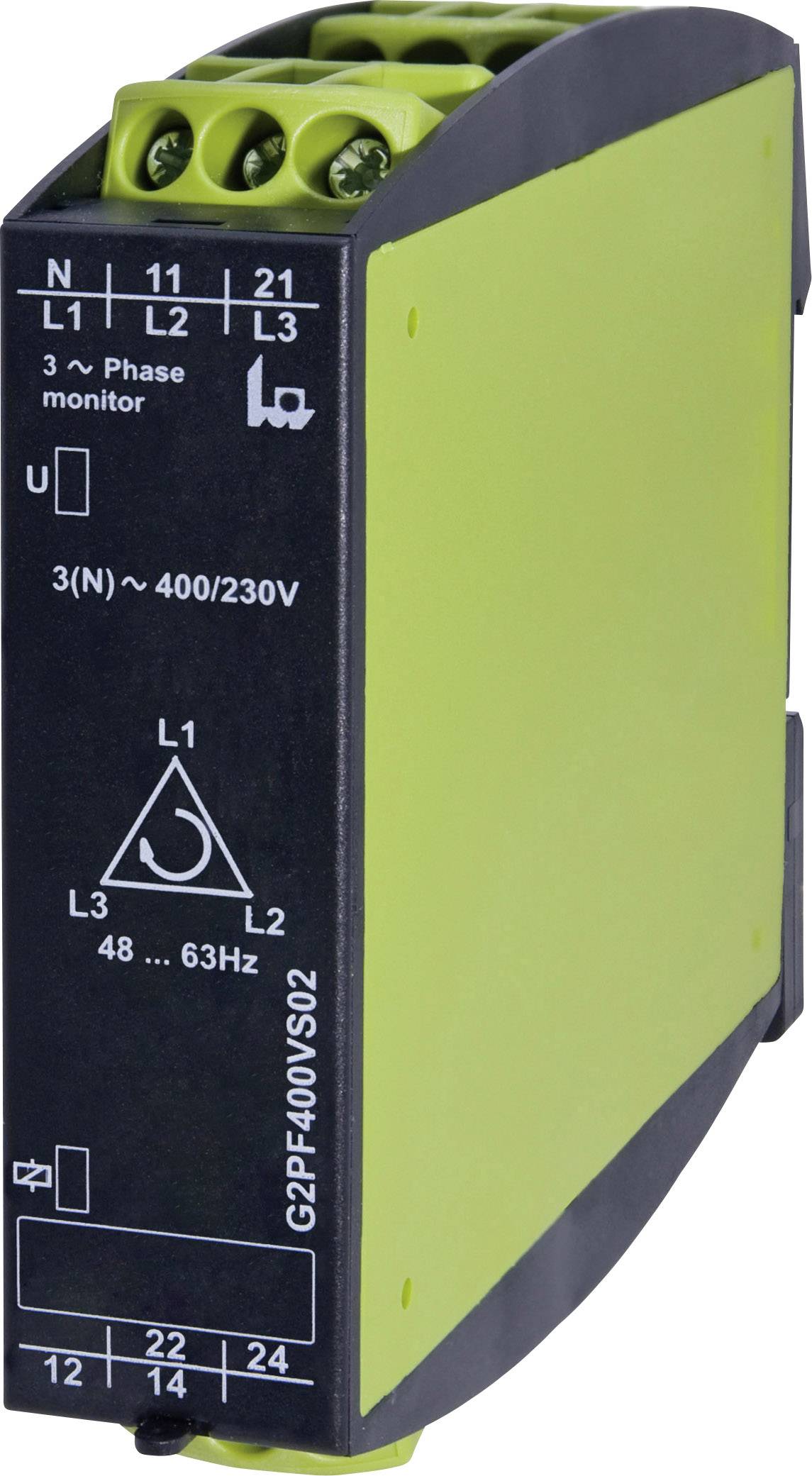

3 fázisú feszültségfigyelő relé, TELE G2PF400VS02

Nagy tér a kapcsoknak, elveszíthetetlen kapcsokkal

Potenciométer szintben az előlappal

Rugalmas feszültségellátás a plug-in modulokon keresztül

A terméksorozat felügyelő reléje, melynek márkaneve Watch Dog (őrkutya), még több funkcionalitást kínál új házban. Kívül és belül következetesen és innovatíten továbbfejlesztve - felhasználóbarát módon, helytakarékosan, nemzetközi szabványokhoz igazodva. A készüléket a keskeny 22,5 mm-es házban egyszerűen és gyorsan lehet szerelni, ezt a gyakorlatban bevált kapcsok, kiszolgáló- és kijelző elemek maximális száma, valamint egy megfelelő koncepció a relé beállításhoz (jó állapotban a relé behúzott), valamint láthatóság biztosítja. A feszültségellátás vagy a tartozékként mellékelt teljesítménymodulokról (AC 230 vagy 400 V) vagy a mérőfeszültségen keresztül történik. Ezek a funkciók optimális illeszkedést biztosítanak az alkalmazáshoz, és megkönnyítik az üzembe helyezést.

A G2PF400VS02 típus rövid leírása: Fáziskiesés és annak következménye, aszimmetria · Visszfeszültség felismerés aszimmetria kiértékelés által (30 % tipikus) · Mérési feszültség = tápellátó feszültség 3 fázisú (N), 400/230 V 50/60 Hz · A nullavezető csatlakozása opcionális.

Műszaki adatok

• Funkciók (relé): 3 fázis,Feszültség
• Hőmérséklet (max.): +55 °C
• Hőmérséklet (min.): -25 °C
• Kapcsolási feszültség (max.): 250 V/AC
• Kapcsolási teljesítmény (max.): 1250 VA
• Max. kapcsolási áram: 5 A

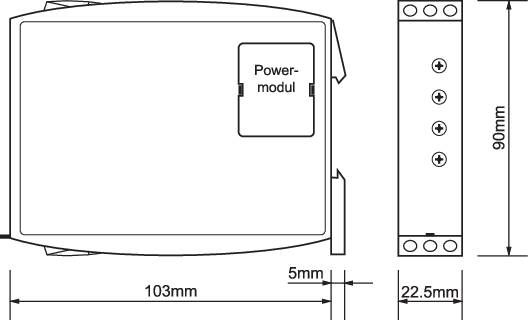

• Méret, magasság: 90 mm
• Méret, mélység: 103 mm
• Méret, szélesség: 22.5 mm
• További műszaki adatok: Mérési - áramlökési feszültség: 4 kV
• Érintésvédelem: VBG4 szerint
• Szerelés: TS35 profilsínekre
• Védelmi típus: IP40
• Érintkező típus: 2 váltó
• Üzemi feszültség: 230 V/AC,400 V/AC
