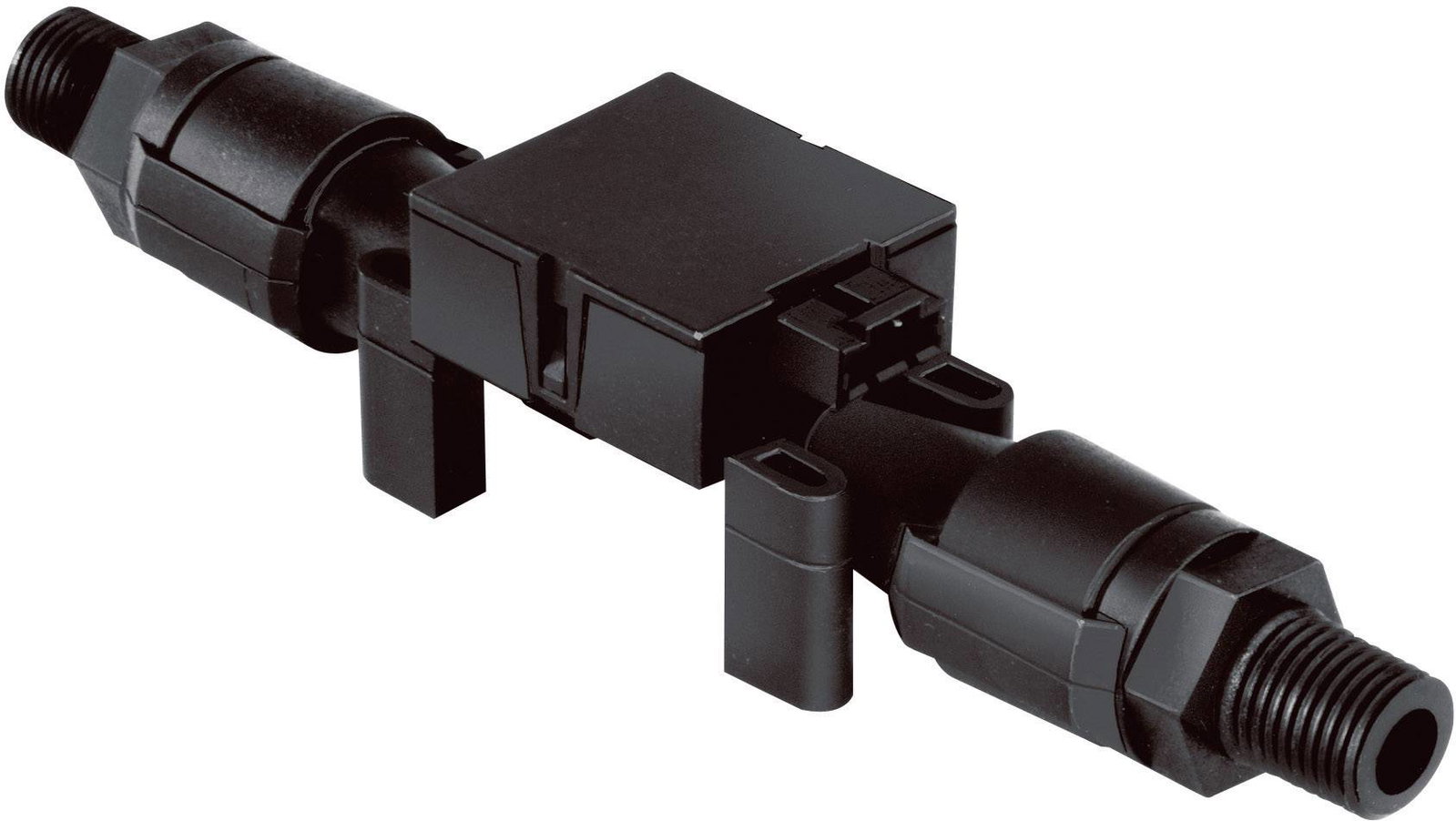

Légáramlás érzékelő szenzor, 0-10 l/perc, Honeywell AWM5102VN

Légáramlás érzékelő Zephyr sorozat

A légáramlás érzékelő a forrófilm anemométer elvén működik, és az érzékelő felületét súroló légáram hűtőhatását használja ki. Ezen kívül a kimenő feszültség is változik az érzékelő be- és kilépési nyílásain áthaladó levegő vagy gázárammal azonos mértékben. Felépítve egy vékonyfilm- hőszigetelt hídszerkezettel egy fűtő és két hőmérséklet érzékelő elemmel. A hídkapcsolásos struktúra nagy mérési érzékenységet tesz lehetővé valamint gyors megszólalási időt a chip feletti levegő-/gázáramlás hatására. A két hőmérséklet érzékelő és a közöttük középen elhelyezkedő fűtőelem lehetővé teszi az áramlás irányának a felismerését és az átömlő mennyiség mérését. Két Wheatstone hídból álló passzív elem.

Műszaki adatok:
Hőmérséklettartomány: -20 - +70 °C · Kimeneti feszültség: (lineáris) 1 - 5 V/DC · Megszólalási idő:

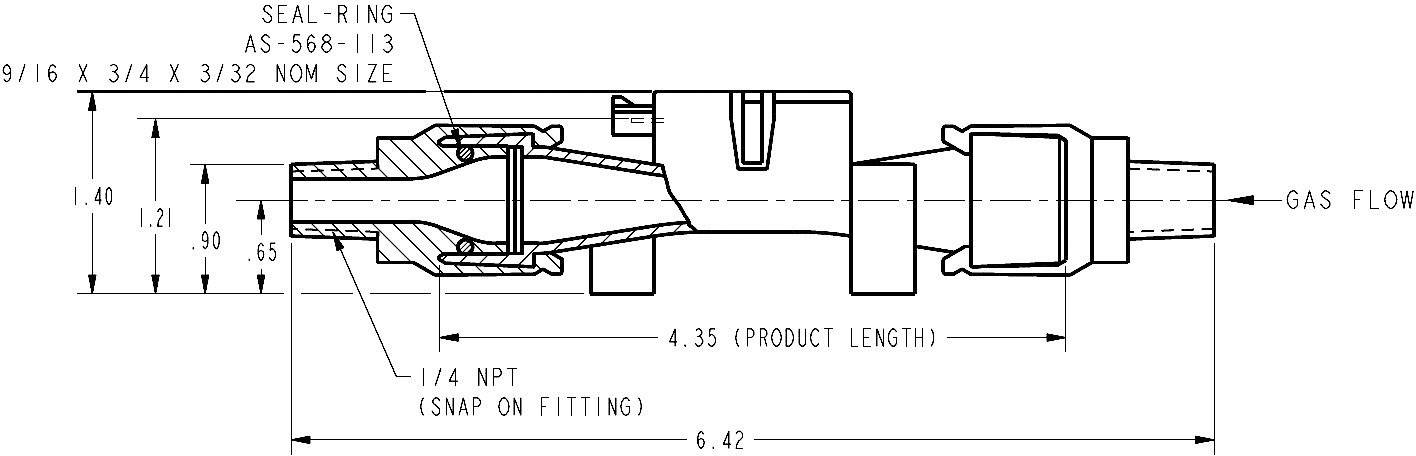

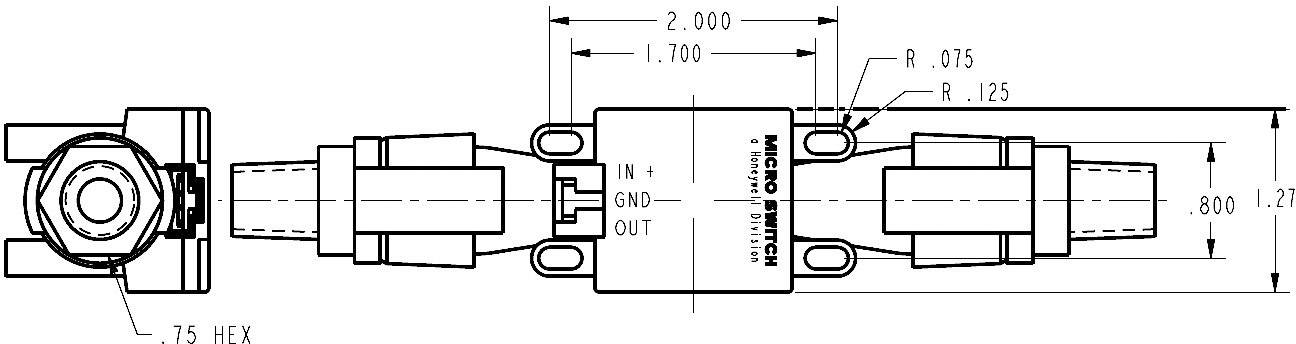

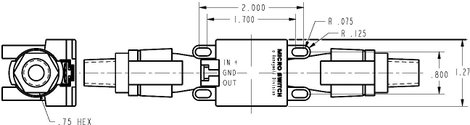

60 ms · Méret, hossz: 163 mm · Méret, magasság: 35.6 mm · Méret, szélesség: 32.3 mm · Mérési pontosság: ±0.5 % · Mérési tartomány: 0 - 10 l/min · További műszaki adatok: Nullpontdrift: 0,05 V/DC · Típus: AWM5102 VN · Túlnyomás: 50 psi · Üzemi feszültség: 10 - 15 V/DC

Figyelem:
Folyadékokhoz nem alkalmas - a folyadék tönkre teheti az érzékelő chip-et!
