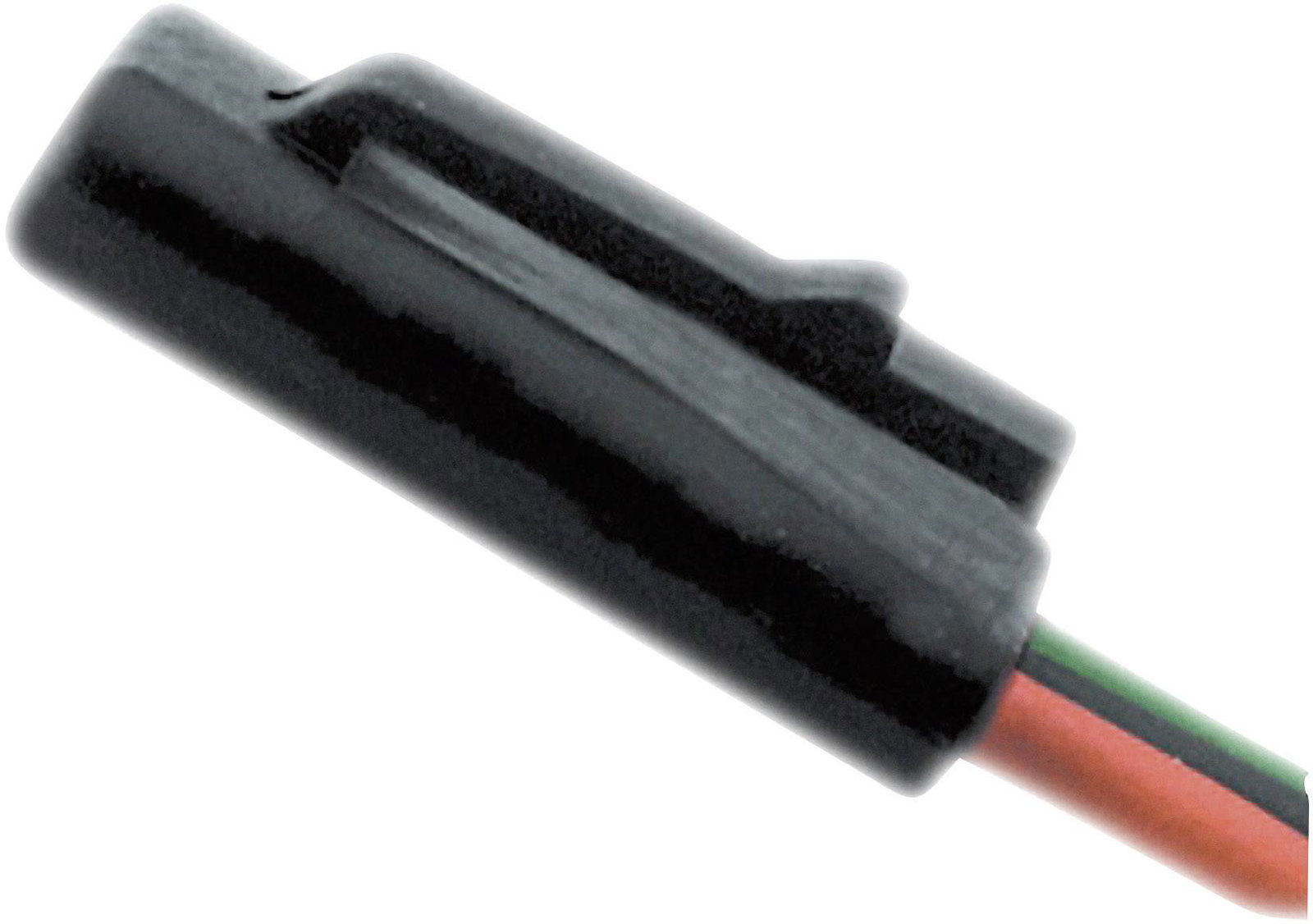

Hall rendszerű mágneses közelítés kapcsoló 3,8-24 V/DC, Cherry Switches MP101301

Mágneses Hall effektuson alapuló közelítő kapcsoló

Praktikus felcsíptethető füles felerősítéssel. Nagy megbízhatóság Nyitott kollektoros kimenet, kompatibilis a bipoláris és CMOS logikai áramkörökkel, egy megfelelő Pull-up ellenállással együtt. Az északi sarkra aktivált unipoláris kapcsoló: A kimenet low-ra kapcsol (kikapcsol) ha az érzékelőnél a mágneses mező értéke a bekapcsolási küszöbértéket meghaladja, vagy High-ra kapcsol (bekapcsol), ha a mágneses mező értéke az érzékelőnél a kikapcsolási küszöbérték alá süllyed.

Alkalmazva: fordulatszám regisztrálásra, ajtó reteszelésre, átáramlás mérésre.

Műszaki adatok

• Csatlakozó (speciális): Kábel
• Hőmérséklettartomány: -40 - +85 °C
• Kimeneti feszültség: 400 mV
• Kimeneti jel: Nyitott kollektor
• Kivitel: Unipoláris Hall kapcsoló
• Méret, hossz: 13.97 mm
• Méret, magasság: 4.44 mm
• Méret, szélesség: 7.75 mm
• Típus: MP101301
• Vezetékhossz: 150 mm
• Üzemi feszültség: 3.8 - 24 V/DC
• Üzemi áram: 7.5 mA

Figyelem

• Az érzékelőnél a kimenet (zöld) és a Vcc (vörös) között egy Pull-Up ellenállásra van szükség, amelynek értéke a betápláló feszültségtől függ.
