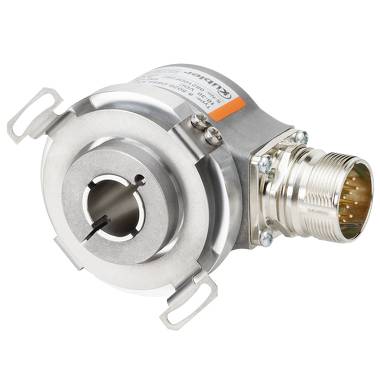

Inkrementális elfordulás jeladó üreges tengellyel 10-30V/DC, 1024 impulzus/fordulat tengely Ø 15 mm Kübler Sendix 5020

Inkrementális elfordulás jeladók, univerzális kivitel, Sendix 5000 / 5020 sorozat

Masszív Safety-Lock csapágyfelépítés

Cink prés öntvény ház

Kis beépítési mélység, 35 mm

Különösen masszív és kompakt inkrementális elfordulás jeladó.

Műszaki adatok

• Csatlakozó (speciális): M12 dugó, 8 pólusú
• Csatlakozók: RS422 kompatibilis
• Felbontás: 1024 impulzus/fordulat
• Gyártói szám: 8.5020.2852.1024
• Kimeneti kapcsolás: Ellenütemű, invertálással
• Kivitel: Üreges tengely
• Megépítési méret: 50 mm
• Perem Ø: 50 mm
• Tengely Ø: 15 mm
• További műszaki adatok: Fordulatszám tengelytömítés nélkül: max. 12000 fordulat/perc
• Fordulatszám tengelytömítéssel: max. 6000 fordulat/perc
• A rotor tehetetlenségi nyomatéka: kb. 6 x 10-6 kgm²
• Indítónyomaték tengelytömítés nélkül: 0,01 Nm
• Indítónyomaték tengelytömítéssel: 0,05 Nm
• Tengely terhelhetőség, radiális: 80 N
• Tengely terhelhetőség, axiális: 40 N
• Súly: kb. 0,4 kg
• Védelmi típus: EN60529 szerint: IP 65
• Munkahőmérséklet: -40 ... +85 °C
• Tengely: rozsdamentes acél
• Sokkállóság: DIN-IEC 68-2-27 szerint: 2500 m/s², 6 ms
• Rázkódás állóság: DIN-IEC 68-2-6 szerint: 100 m/s², 10 - 2000 Hz
• Áramfelvét (terhelés nélkül): 50 mA, invertálással: max. 100 mA
• Terhelés/csatorna: max. ±20 mA
• Impulzus frekvencia: max. 300 kHz
• Jelszint, high: min. UB-2,0 V
• Jelszint, low: max. 0,5 V
• Felfutási idő, tr: max. 1 µs
• Leesési idő, tf: max. 1 µs
• Üzemi feszültség: 10 - 30 V/DC
