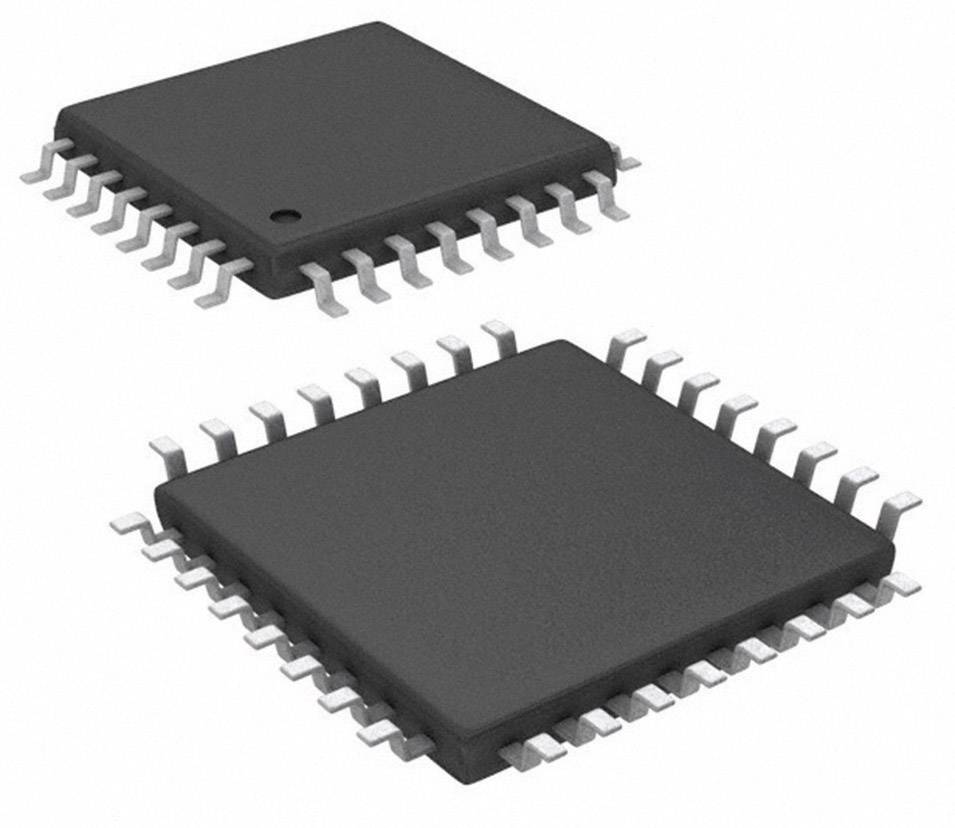

ATMEL® AVR-RISC mikrokontroller, TQFP-32, 0 - 16 MHz, flash: 8 kB, RAM: 1 kB, Atmel ATMEGA8-16AU

ATMEL® AVR-RISC mikrokontroller

Az AVR mikrokontroller család az Atmel-től egy RISC architektúrán alapul, ahol a kvarcfrekvencia belül nincs leosztva, azaz egy 10 MHz-es kvarc másodpercenként legfeljebb 10 millió parancsból álló parancs átviteli sebességet eredményez. A viszonylag alacsony oszcillátorfrekvencia révén az áramfelvétel is nagyon kicsi marad. Valamennyi AVR Flash programtárolóval, EEPROM adattárolóval rendelkezik, melyek a rendszerben programozhatók. Az OnChip-Flash és az EEPROM tároló programozása csak parancsok átadásával történik. Nem szükséges hozzá programozó feszültség. Az AVR-ek 32 egyenértékű regiszterrel rendelkeznek, melyek párhozamosan használhatók. A parancskészlet 120 utasítást tartalmaz, így tehát rendkívül hatékony programok írhatók.

Műszaki adatok:
Adatátalakító: A/D 8x10b · EEPROM méret: 512 x 8 · Gyártó: Atmel · Gyártói kód (építőelemek): ATM · Gyártói szám: ATMEGA8-16AU · Ház típus (félvezető): TQFP-32 (7x7) · I/O-k száma: 23 · Kapcsolódás: I²C,SPI,UART/USART · Mag méret: 8-Bit · Magprocesszor: AVR · Oszcillátor típus (beépített mikrokontroller): Belső · PCB szoftverben elérhető: Target 3001! · Periférikus eszközök: Brown-out Detect/Reset,POR,PWM,WDT · Program memória típus (beépített mikrokontroller): FLASH · Programmemória méret (beépített mikrokontroller): 8 KB (4 K x 16) · RAM méret (beágyazott mikrokontroller): 1 K x 8 · Sorozat: AVR® ATmega · Tápfeszültség (max.): 5.5 V · Tápfeszültség (min.): 4.5 V · Típus: Beágyazott mikrokontroller · Ütem frekvencia: 16 MHz · Üzemi hőmérséklet (max.): +85 °C · Üzemi hőmérséklet (min.): -40 °C

A mikrokontrollerek apró, de rendkívül hatékony processzorok, amelyek számos elektronikai projekt alapját képezik. Az ATMEL® AVR-RISC mikrokontroller sorozatunk széles választéka rendelkezésre áll, különböző memória méretekkel és funkciókkal, mint például a flash memória és RAM. A DIL-40, DIL-28 és PDIP-28 ház típusokban kapható modellek rugalmasságot biztosítanak a tervezés során.
