Hogyan automatizáld a vízszintet okosan? – H-Tronic WPS 3000 Plus beüzemelési útmutató és tippek

Ebben a bejegyzésben lépésről lépésre végigvesszük, hogyan kell szakszerűen beüzemelni a készüléket, hogyan tesztelheted a funkcióit biztonságosan, és adunk néhány kulcsfontosságú tippet a hosszú távú, hibamentes működéshez.

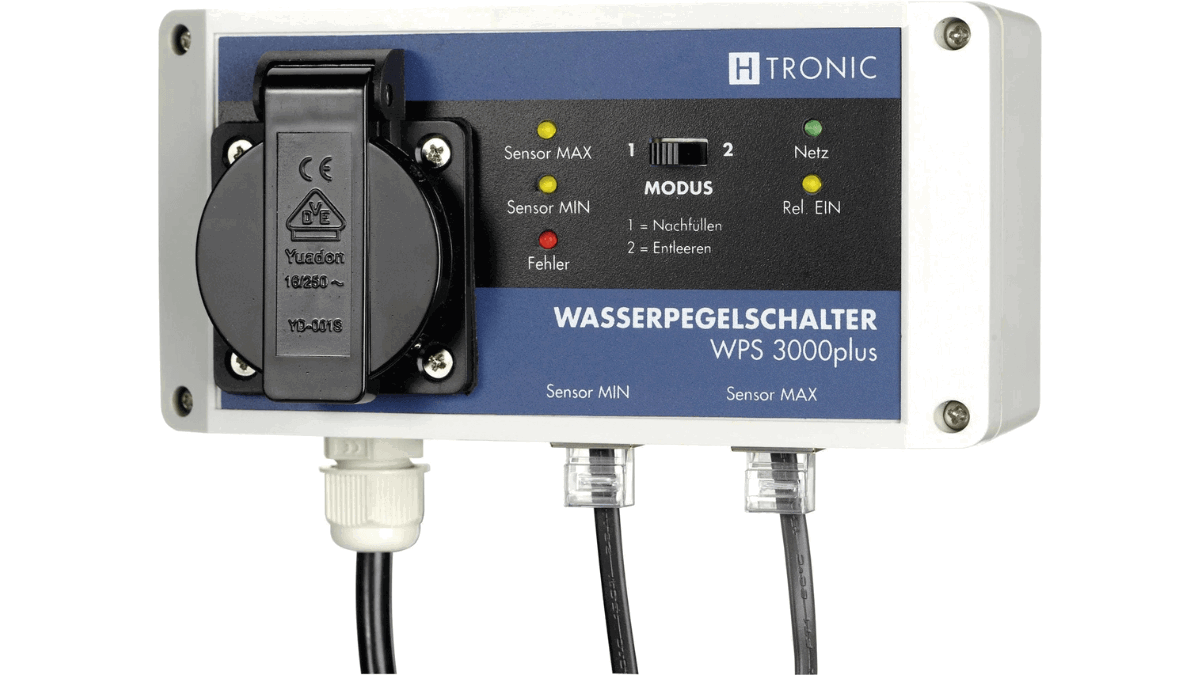

Mit tud a H-Tronic WPS 3000 Plus?

Ez a kompakt eszköz az elektromosan vezető folyadékok szintjének automatikus felügyeletére szolgál. Két darab szenzor segítségével érzékeli a minimum és maximum szinteket, és a beépített reléjén keresztül automatikusan képes vezérelni a hálózatra kötött szivattyúkat, mágnesszelepeket vagy éppen vészjelző rendszereket (maximum 3000 W teljesítményig).

A legnagyobb előnye, hogy két üzemmódban is használható:

Feltöltés: Ha a vízszint a minimum alá esik, bekapcsolja a szivattyút, és addig tölti a tartályt, amíg el nem éri a maximumot.

Leürítés: Ha a víz eléri a maximumot, elindítja a szivattyút, és addig üríti a medencét/tartályt, amíg a szint a minimum alá nem süllyed.

A beüzemelés lépései: Útmutató az első lépésektől a kész rendszerig

1. Lépés: A megfelelő hely kiválasztása és felszerelés

A H-Tronic WPS 3000 Plus IP 20-as érintésvédelmi osztállyal rendelkezik, ami azt jelenti, hogy a központi egység nem vízálló.

Helyszín: Kizárólag épületen belüli, száraz, pormentes helyiségben szereld fel a falra. Óvd a fröccsenő víztől, esőtől és a közvetlen napsütéstől.

Áramellátás: Olyan helyet válassz, amelynek a közelében van egy szabványos 230 V-os dugaszoló aljzat.

Fontos szabály: A hálózati bekötéseket és a komolyabb elektromos munkákat mindig bízd szakemberre!

2. Lépés: A szenzorok elhelyezése

A csomagban két szenzort találsz, egyenként 10-10 méter vezetékkel és RJ45-ös (hálózati kábel jellegű) csatlakozóval.

Dugd be a csatlakozót a készülék alján található aljzatba.

Helyezd el a szenzorokat a tartályban a kívánt magasságokba (egyik a minimum szint, a másik a maximum szint).

Szabály: A szenzorok csak akkor jeleznek, ha a víz mindkét fém érintkezőjüket egyszerre éri el, ekkor zárul ugyanis az áramkör.

3. Lépés: Biztonsági teszt (Működési próba „szárazon”)

Mielőtt élesben rákötnéd a szivattyút a rendszerre, mindenképpen végezz el egy funkciótesztet, hogy elkerüld a szivattyú szárazon futását vagy a hibás bekötést.

Dugd be a készüléket a konnektorba. A zöld „Netz” (Hálózat) LED ekkor világítani kezd.

Feltöltési mód tesztje

Állítsd az előlapi tolókapcsolót „Feltöltés” állásba. A sárga „Relé BE” LED azonnal kigyullad.

Fogj egy edény vizet, és mártsd bele a MIN szenzort (mindkét fém érintkezőt). A „Szenzor MIN” LED felgyullad.

Ezután mártsd bele a MAX szenzort is. Ekkor a „Szenzor MAX” LED is kigyullad, a „Relé BE” LED pedig elalszik (a szivattyú leállna).

Kezd el kivenni őket fordított sorrendben (szimulálva a vízfogyást): vedd ki a MAX-ot -> a relé még zárva marad. Vedd ki a MIN-t is -> a relé újra behúz (elindul a töltés).

Leürítési mód tesztje

Állítsd a kapcsolót „Leürítésre”. (A relé alaphelyzetben nem világít).

Mártsd be a MIN szenzort -> „Szenzor MIN” világít.

Mártsd be a MAX szenzort -> A „Szenzor MAX” és a „Relé BE” LED is kigyullad (elindul a leszívás).

Vedd ki a MAX szenzort -> a relé még működik. Vedd ki a MIN szenzort is -> a relé lekapcsol.

Mit jelent, ha világít a piros „Üzemzavar” LED?

Ha a piros LED kigyullad, a rendszer valamilyen logikai hibát észlelt. A leggyakoribb okok:

Felcserélt szenzorok: Véletlenül a MAX szenzort szerelted mélyebbre, mint a MIN szenzort. Ha a MAX szenzor vizet ér, de a MIN nem, a készülék azonnal hibát jelez és lekapcsolja a relét.

Vezetékszakadás: A MIN szenzor kábele megsérült, elszakadt, vagy nincs rendesen bedugva a csatlakozóba.

Profi tippek a hosszú élettartamért és a hibamentes működésért

Figyelj a szerelési szögre! A falra szerelt központi egységet mindig úgy rögzítsd, hogy az 90 vagy 180 fokos szöget zárjon be a padlóval, így a kábelek feszülésmentesen és biztonságosan csatlakoznak.

Botlásveszély elhárítása: A szenzorok kábeleit (akár az alap 10 métert használod, akár meghosszabbítod kéteres vezetékkel maximum 20 méterig) mindig fixen rögzítsd a falhoz vagy a tartály pereméhez. Senki ne tudjon megbotlani bennük, mert az kiránthatja a csatlakozót vagy kábelszakadást okozhat.

A makacs vízcseppek problémája: Időnként előfordulhat, hogy a szenzorokat kiemeled a vízből, de a két fém érintkező között megtapad egy vízcsepp. A készülék ilyenkor azt hiszi, hogy még mindig víz alatt van. Bár az újabb gyári szenzortípusok kialakítása ezt már nagyrészt kiküszöböli, érdemes a szenzorokat úgy elhelyezni, hogy a rájuk fröccsenő vagy lecsapódó pára ne tudjon hidat képezni az érintkezők között.

Kötelező havi karbantartás (1 perces rutin): A vízszint kapcsoló alapvetően gondozásmentes, de a biztonság érdekében legalább havonta egyszer végezz el egy manuális tesztet. Egy villamosan vezető tárggyal (például egy csavarhúzó szárával) érintsd meg a szenzor fém érintkezőit, vagy egyszerűen mártsd őket egy pohár vízbe. Ha hallod a relé kattanását, a rendszer tökéletesen teszi a dolgát.

Tisztítás oldószerek nélkül: Ha a szenzorok tartósan elkoszolódnak (pl. algásodás, vízkő), akkor akkor is zártnak érzékelhetik az áramkört, ha nem érnek vízbe. Ilyenkor feszültségmentesítsd a készüléket, és egy enyhén nedves, puha ruhával tisztítsd meg az érzékelő fejeket. Soha ne használj agresszív oldószereket!

Összegzés

A H-Tronic WPS 3000 Plus egy kiváló ár-érték arányú, intelligens eszköz, amely rengeteg bosszúságtól kímélhet meg a ház körül. Ha pontosan követed a fenti beüzemelési és tesztelési lépéseket, valamint nem feledkezel meg a minimális időszakos tisztításról, a rendszered éveken át megbízhatóan fog működni.
