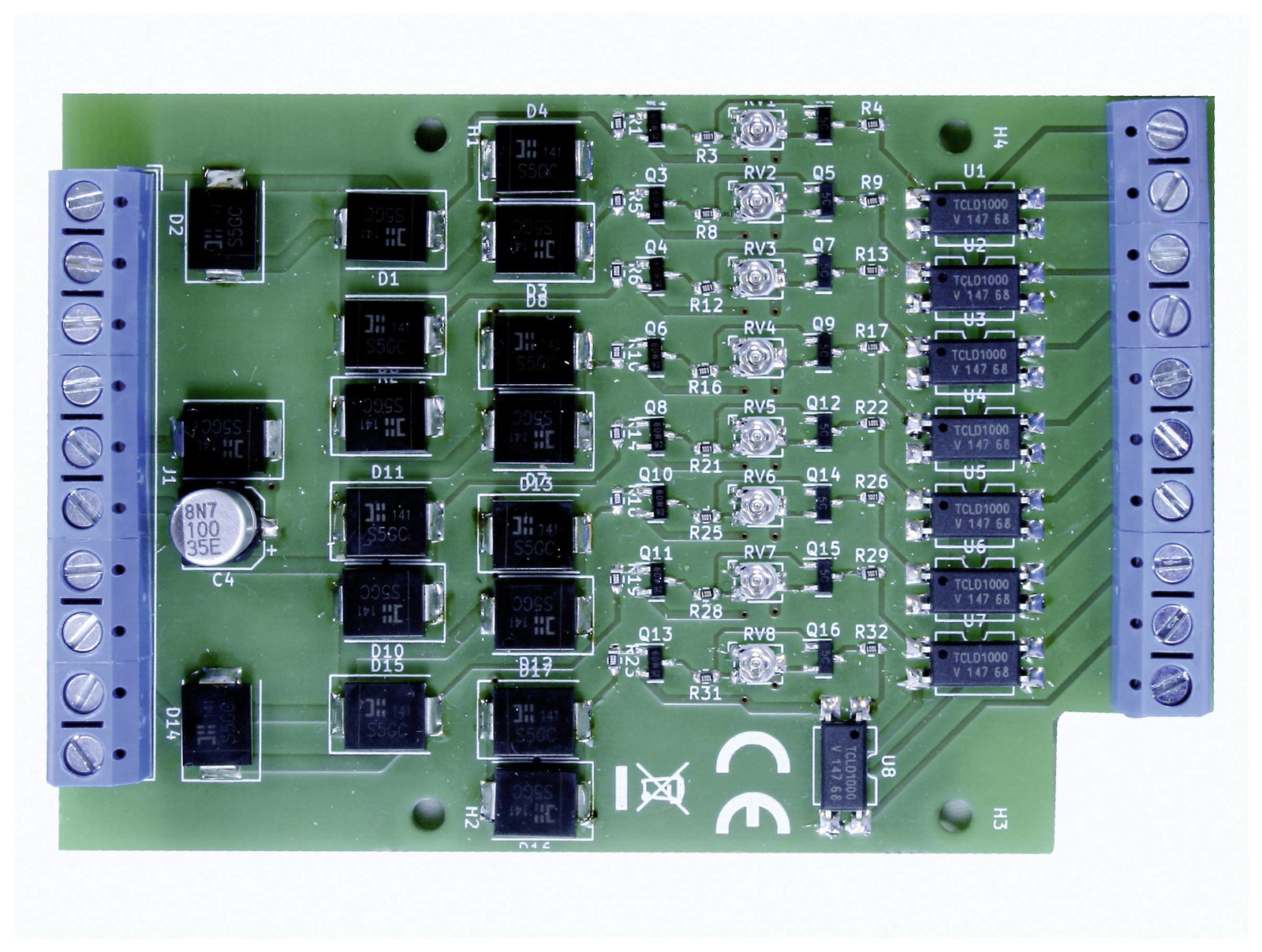

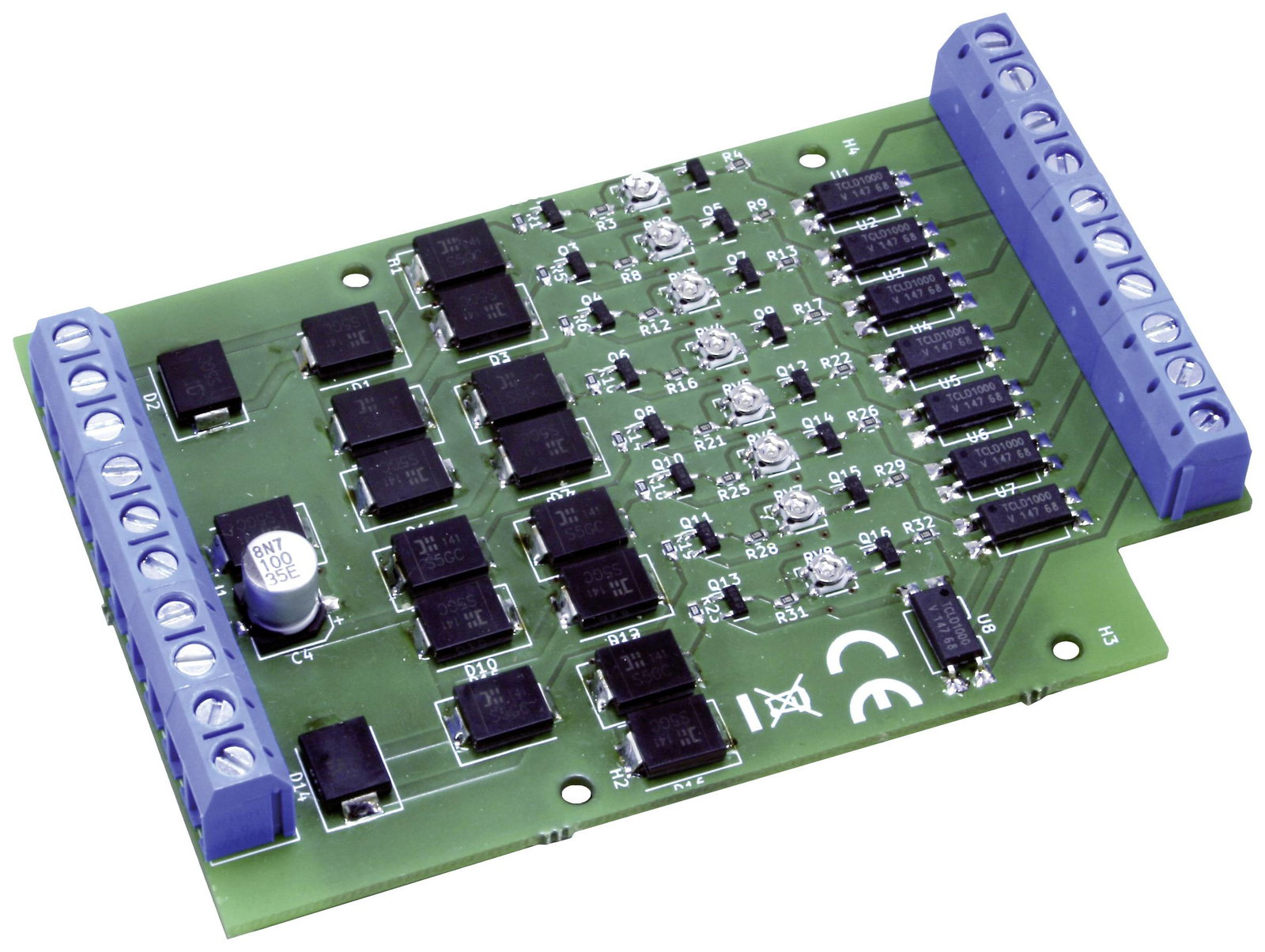

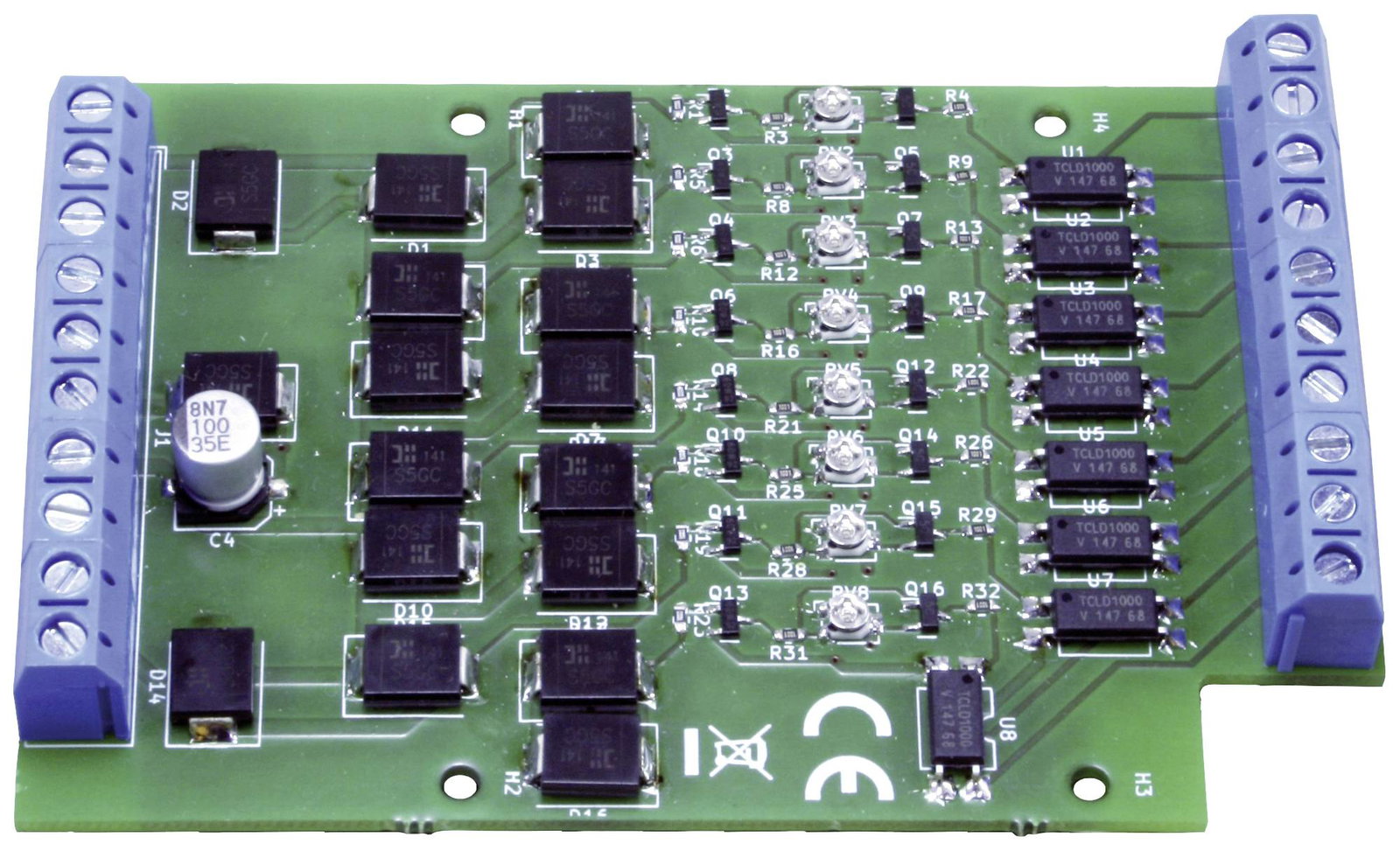

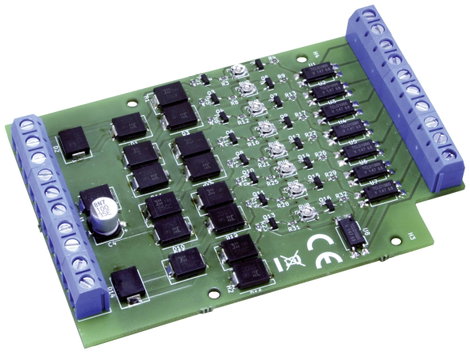

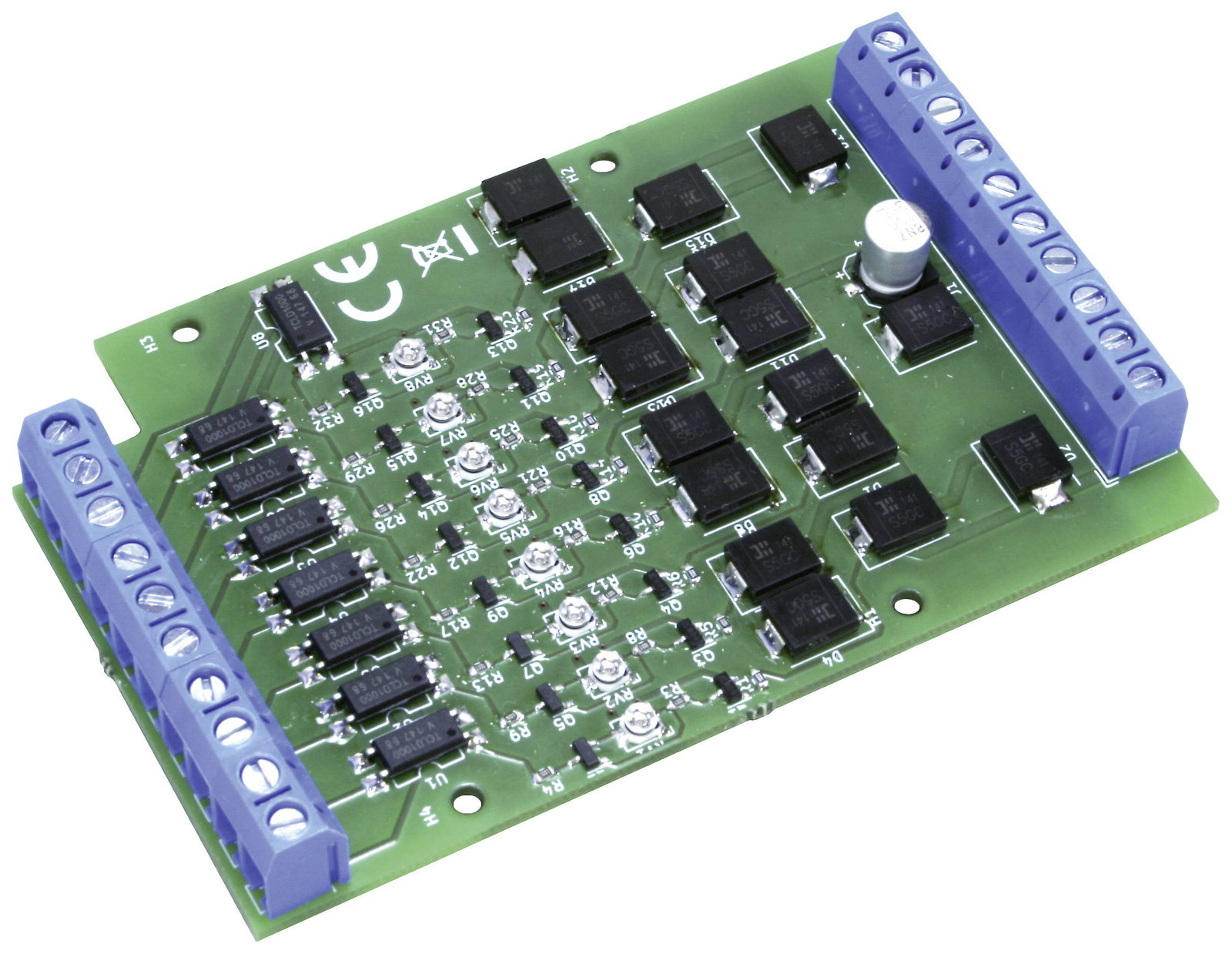

TAMS Elektronik 52-01186-01 GBM-8.2, Bst Foglalt vágányt jelző készülék Modul

Pályafoglaltság-érzékelő GBM-8.2, modul

A bemenetek és kimenetek galvanikusan le vannak választva

Állítható érzékenység

Minden névleges mérethez megfelelő

Az a &quot helyes&quot érzékenység, amelynél a vágányfoglaltság-érzékelő érzékeli a villamosenergia-fogyasztót egy szakaszon, több tényezőtől függ: Ha például olyan járművek, amelyek tengelyei ellenálló festékkel vannak bevonva, üzenetet küldenek, nagyon magas érzékenység szükséges. . A digitális rendszerekben azonban a nagy érzékenység problémát jelenthet, ha a digitális rendszer zavaró feszültségei téves riasztásokat okoznak.

A GBM-8.2-vel az egyes érzékelési szakaszok érzékenysége külön beállítható egy trimmelő potenciométeren, és az egyéni igényekhez igazítható.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Teljesen összeszerelt és tesztelt áramkör
• Minden névleges méretű rendszer (pályaszakaszonként 6 A-ig)
• Digitális rendszerek (formátumtól függetlenül) olyan visszacsatoló eszközökkel kombinálva, amelyek a földérintkezőkben olvasnak (pl. s88)
• Analóg rendszerek (egyenáram vagy váltakozó áram)
• Felügyelt vágányszakaszok száma: 8
• Feszültségellátás a vágányszakaszokhoz: közös meghajtó transzformátor / nyomásfokozó áramkör
• Maximális áram pályaszakaszonként: 6 A
• Érzékenység: min. 0,1 A (állítható)
• Kimenetek száma: 8
• Maximális áramerősség kimenetenként: 50 mA
• A foglaltsági jelentések értékelése: az alsó komponensek talajához viszonyítva (elektromos szigetelés)
• A foglaltsági jelentések megjelenítése: pl. külső LED-ekkel a kimeneteken
• Áramellátás: pályán keresztül

Műszaki adatok

• Dekóder gyártó: Tams
• Dekóder kivitel: Modul
• Kimenetek száma: 8 x
• Korosztály: 15 éves kortól
• Méret, hossz: 97 mm
• Méret, szélesség: 63 mm

Szállítás tartalma

• Kész
• GBM-8 építőelem

Figyelem

• A GBM-8.2 elvileg csak olyan analóg egyenáramú rendszerekben lévő járműveket képes észlelni, amelyek egy menetirányból hajtanak be a felügyelt vágányszakaszba.
