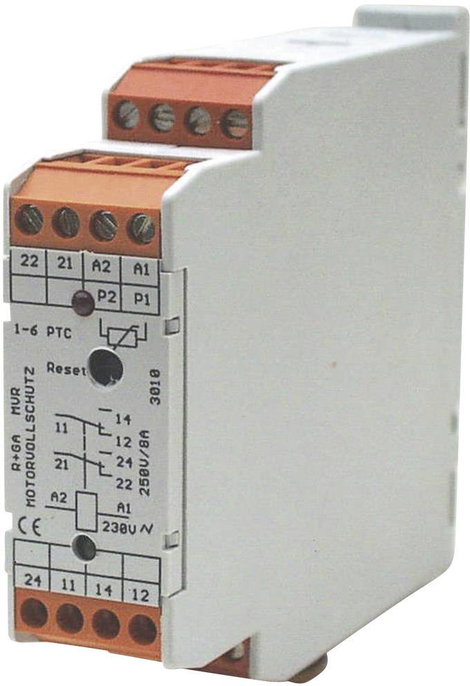

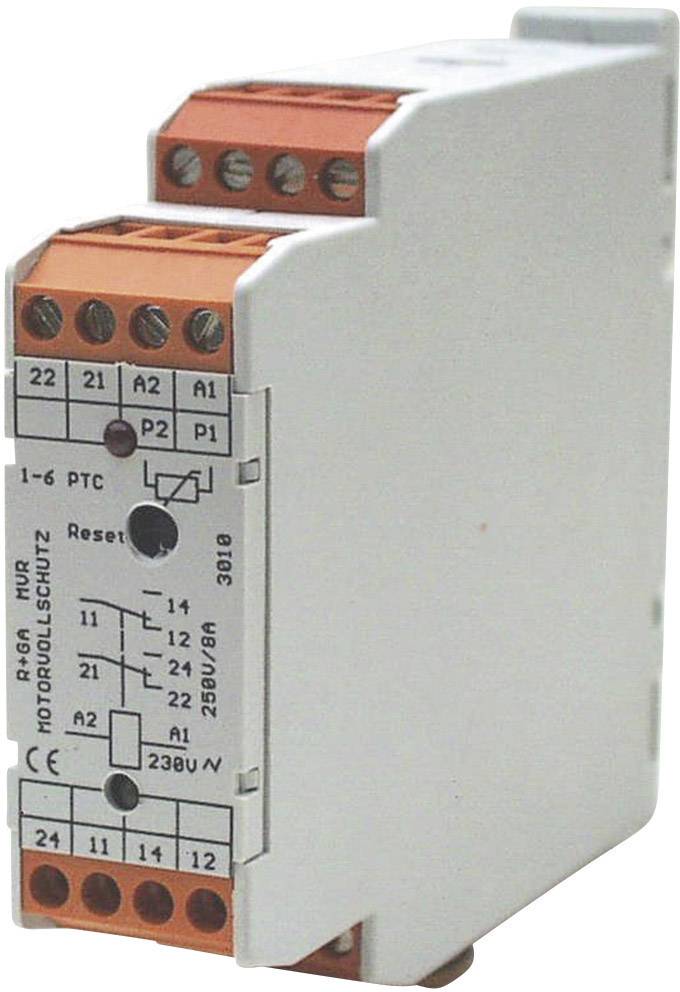

Termisztoros motorvédő kapcsoló, Appoldt TM-W

Termisztoros motorvédő kapcsoló

A DIN 44081 szerinti PTC érzékelőkhöz

Vezetékszakadás felügyelet

Hőmérséklet felügyelet

A relé minden DIN 44081 szerinti PTC ellenállással működik, amennyiben a sorbakötött hidegellenállások összege az 1500 Ω-ot nem haladja meg. A készülék a nyugalmi áram elvén működik, vagyis a mérőkört csak vezeték szakadásra felügyeli. A max. érzékelő feszültség 7,6 V. A VDE 0551-nek megfelelően használt trafóval a mérőkör a hálózatról galvanikusan le van választva. Kis érzékelő ellenállásnál a kimenő relé be van húzva. A névleges lekapcsolási hőmérséklet, a NAT elérésekor (az érzékelő ellenállása magas Ohm értéket mutat), a kimenő relé elejt. A készülék megszólalási értéke kb. 3 K kb. ±8 °C tűréssel. Az elejtési érték (kapcsolási hiszterézis) a megszólalási érték -10 %.

Műszaki adatok

• Kapcsolási feszültség: 230 V/AC
• Kapcsolóáram: 2 x 8 A
• Kijelző: LED
• Kivitel: Hidegvezeték felügyeleti relé
• Méret, hossz: 100 mm
• Méret, magasság: 80 mm
• Méret, szélesség: 22.5 mm
• További műszaki adatok: PTC hidegvezeték: 1,5 kΩ (max. 6 db a kereskedelemben kapható PTC sorba köthető)
• Feszültség a PTC mérőkörben: 7,4 V
• Típus: TM-W
• Érintkező típus: 2 váltó
• Üzemi feszültség: 230 V/AC
