A mikrométer használata: Így mérj parányi pontossággal!

Ebben a bejegyzésben alaposan körbejárjuk ezt a zseniális műszert: megnézzük a fajtáit, a részeit, a helyes tartási módszereket, a kalibrálást, és lépésről lépésre megtanuljuk a pontos leolvasást is – a gyakori buktatókat is elkerülve!

Mi az a mikrométer, és miért hívják „paránymérőnek”?

Ha rákeresel a Wikipédián, láthatod, hogy a mikrométer másik neve a **paránymérő**. Bár ez a kifejezés ma már ritka (egy 1942-es *Idegen szavak szótárában* még aktívan szerepelt), tökéletesen leírja a funkcióját: parányi méretek mérésére szolgál.

Az elnevezés kicsit csalóka lehet, hiszen a legáltalánosabb mikrométerek **0,01 mm (azaz egy század milliméter, vagyis 10 mikron)** pontosságúak. Léteznek azonban olyan darabok is, amelyek nóniusz skálázással akár **1 mikronos (0,001 mm-es)** pontosságra is képesek.

A mikrométerek típusai

A tolómérőkhöz hasonlóan a mikrométereket is három fő csoportba oszthatjuk a leolvasás módja szerint:

• Analóg (hagyományos skálás)
• Mérőórás
• Digitális

Kialakításukat tekintve rengeteg speciális verzió létezik (pl. furatmérők, mélységmérők, horonymérők, V-ülésesek a vágószerszámokhoz, vagy gömbölyű ülésesek a csőfalvastagsághoz). Mi most a legelterjedtebbel, a kengyeles külső mikrométerrel fogunk foglalkozni.

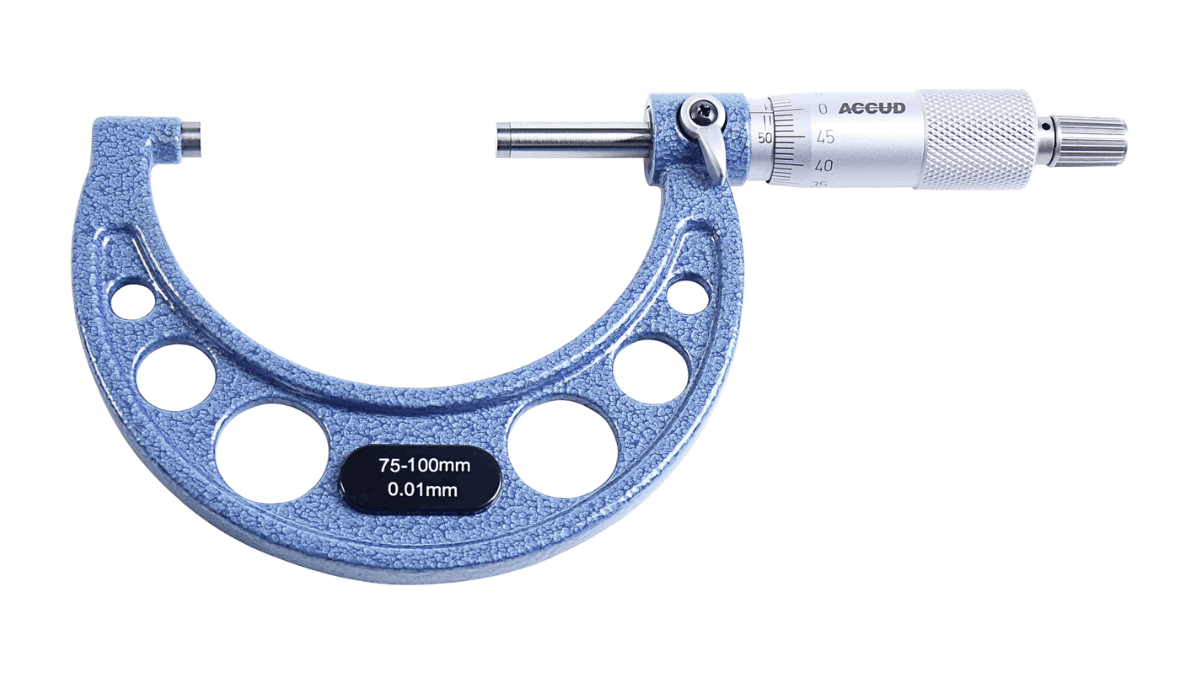

A kengyeles mikrométer 7 fő része

Ahhoz, hogy magabiztosan használhasd, ismerned kell a felépítését:

Kengyel: A műszer masszív váza. Fontos tudni, hogy a mikrométerek nem a teljes hosszukat mérik, hanem egy fix 25 mm-es tartományt (pl. 0–25 mm, 25–50 mm, 50–75 mm stb.). A kengyelen látható műanyag betét nem dekoráció! Ez a hőszigetelésért felel: ha sokáig csupasz kézzel fognád a fémet, a tested melege miatti hőtágulás már torzítaná a mérést.

Mérőcsap (vagy üllő, állópofa): A kengyel fix végén található. A minőségi daraboknál a kopásállóság érdekében ez (a mérőorsó végével együtt) keményfémből készül, felülete pedig tükörsima és tökéletesen párhuzamos.

Mérőorsó (mozgó pofa): Ez mozog ki és be a tekerés hatására.

Orsórögzítő: Ezzel tudod fixálni a méretet a leolvasás előtt, hogy ne mozduljon el.

Mérőhüvely (skálahüvely): Ez a fix rész, ezen találjuk a vízszintes mutatóvonalat, alatta a milliméteres, felette pedig a félmilliméteres osztásokat.

Mérődob (skáladob): A forgatható rész, amin körben egy 50 egységből álló skála található. A belsejében lévő precíziós menet emelkedése pontosan 0,5 mm – ez azt jelenti, hogy egy teljes körbefordulással az orsó pont fél millimétert mozdul el.

Finombeállító (racsni): A legfontosabb rész a pontos méréshez! Ez egy beépített nyomatékszabályzó (kilincsmű). Mindegy, hogy finom műszerészkéz vagy edzett vasmarok szorítja meg, a racsni egyforma erőnél kattan át, így mindig konzisztens lesz a mérés.

Használat előtti ellenőrzés: Kalibrálás és fényrés

Mielőtt mérni kezdenél, mindig meg kell tisztítani a tapintókat és a munkadarabot is. Ezután ellenőrizni kell a műszer pontosságát:

Nullpont ellenőrzése: Zárd össze a pofákat (a 0–25-ösnél teljesen, a nagyobbaknál a tartozékként kapott pontos etalon hasábbal), kizárólag a finombeállítót (racsnit) használva! Ha a mérőhüvely mutatóvonala és a mérődob nulla vonala tökéletesen egybeesik, készen állsz. Ha nem, a tartozék körmös kulccsal óvatosan el kell forgatni a mérőhüvelyt a helyes állásba.

Párhuzamosság (Fényrés-vizsgálat): Ha a mikrométert korábban leejtették, a kengyel deformálódhatott. Finoman zárd össze, és tartsd a fény felé. Ha nem szűrődik be fény a tapintók között, a párhuzamosság rendben van.

Hogyan tartsuk a mikrométert? (3 módszer)

A munkadarab méretétől és helyzetétől függően háromféleképpen foghatod a szerszámot:

Nagyobb, fix munkadaraboknál: A bal kezed mutató- és hüvelykujja közé fogod a kengyelt (a műanyag borításnál). Jobb kézzel a recézett dobbal megközelíted a méretet, majd a finombeállítóval (racsnival) kattanásig tekered. 1-2 kattintás után rögzíted az orsót, leemeled és leolvasod.

Kisebb elemeknél (Mikrométer tartó állvánnyal): A mikrométert egy fix állványba fogod be. Így a bal kezed szabadon foghatja a munkadarabot, a jobb kezeddel pedig kényelmesen kezelheted a műszert.

Kézben tartva, egykezes módszerrel: A jobb kezed kis- és gyűrűsujjával szorítod a kengyelt a tenyeredhez, a középső ujjaddal megtámasztod, miközben a hüvelyk- és mutatóujjaddal tekered a dobot. A bal kezeddel eközben a kis munkadarabot tartod.

A leolvasás művészete és a leggyakoribb hibák

A leolvasásnál három értéket kell összeadni:

Mért érték = Egész milliméterek + Fél milliméterek (ha látható) + Mérődob értéke

Nézzünk meg két valós példát (3D nyomtatott hasábok mérése során), amik tökéletesen bemutatják a tipikus buktatókat!

1. példa: A „félmilliméteres” csapda

Egy hasáb mérésekor a skálán tisztán látszik a 29 mm, és a rákövetkező 30-as vonal éppen csak felbukkan. A mérődobon a 45-ös érték áll a mutatóvonalnál.

A hibás gondolkodás: Sokan rávágják, hogy ez 30,45 mm. Ez logikailag lehetetlen, hiszen ha 30 mm felett lennénk majdnem fél milliméterrel, akkor a 30-as vonal után már nagy helynek kellene lennie!
A helyes leolvasás: A 30-as vonal éppen csak kibújt, ami azt jelenti, hogy még nem értük el a 30-at, hanem a 29 és fél milliméter után vagyunk a dobon lévő 45 egységgel.

Számítás: 29 mm + 0,5 mm + 0,45 mm = 29,95 mm

(Ha a mutatóvonal pontosan két érték közé esik a dobon, ezredmillimétert is saccolhatunk, így a végeredmény kb. 29,955 mm.)

2. példa: A helyiérték tévesztése

A másik hasábnál a skála elhagyta a 30 mm-es vonalat, a félmilliméteres jelzés még nem látszik, a mérődobon pedig a 6-os szám áll a mutatóvonalnál.

A hibás gondolkodás: „A skála 30, a dobon 6 van, tehát ez 30,6 mm” Hiba!
A helyes leolvasás: A mérődob skáláját mindig el kell osztani 100-zal, hiszen századmilliméterekről beszélünk. A 6-os érték valójában 0,06 mm.

Számítás: 30 mm + 0 mm + 0,06 mm = 30,06 mm

⚠️ FONTOS szabály

Soha ne erőszakold be a munkadarabot a fixen rögzített vagy előre beállított mikrométer pofái közé! Ha puha anyagot mérsz (pl. műanyag), a túl nagy szorítóerő torzítja a méretet. Ha pedig fémnél erőlteted a dobot a racsni helyett, a mikrométer finom menete végzetesen megsérülhet. (Ha sorozatgyártásban, fix méretre akarsz ellenőrizni darabokat erőszakolás nélkül, arra a passzaméter való, aminek kiemelő gombjával nyithatóak a pofák).

Összegzés

A mikrométer egy csodálatos és nélkülözhetetlen precíziós eszköz, de megköveteli a figyelmet, a tisztaságot és a helyes leolvasási logikát. Mindig figyelj oda a hőszigetelő műanyag betét használatára, hagyatkozz a racsni hangjára, és számolj kétszer, mielőtt felírod a tized- és századmillimétereket!
